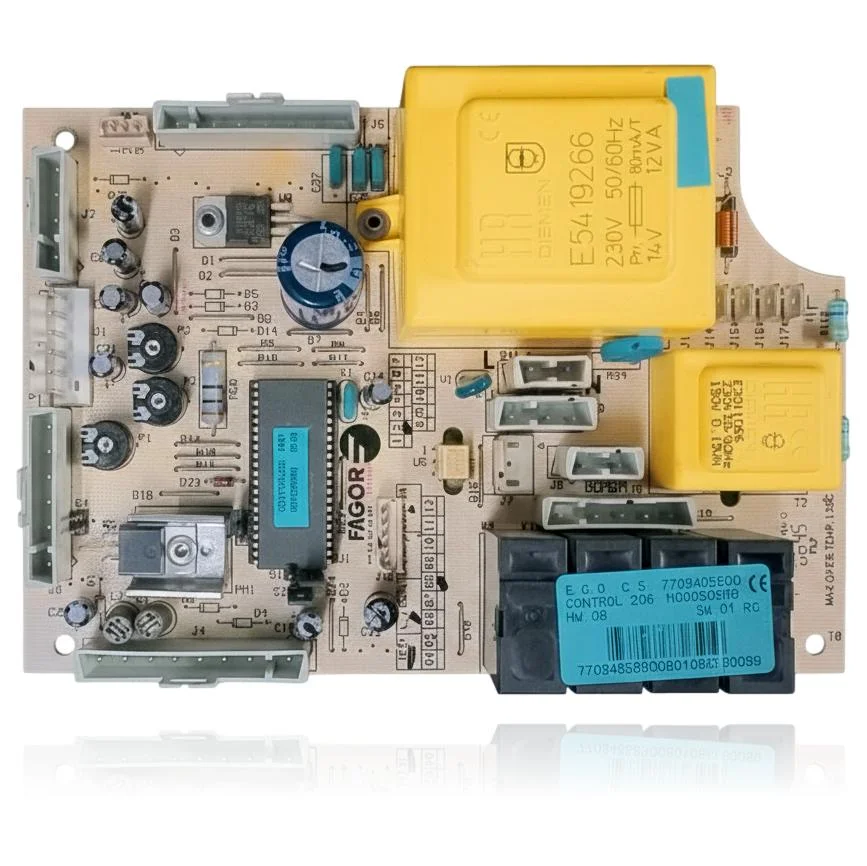

Placa electronica Fagor CE30E1N E.G.O. Control 206 Cod 7709A05E00
Placa electronica de control pentru centrale termice Fagor, cu logo-ul Fagor imprimat pe circuit. Modulul de control este fabricat de E.G.O. (adeziv E.G.O. C.S.), model CONTROL 206, cod 7709A05E00, versiune HW:08 SW:01 RC. Include transformator E5419266 (230V 50/60Hz în primar, 14V 12VA în secundar). Se schimba atunci când centrala termica nu se aprinde sau nu răspunde la comenzi.
TVA inclus
Întreabă pe WhatsAppCentrale termice Fagor compatibile cu codul N03G009M8
Placa electronica cu cod N03G009M8. 12 compatibilitati confirmate: FE-24E/1 N si FE-24E/1 B.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Fagor FE-24E/1 N | FE24E | Contrastată |
| Fagor FE-24E/1 B | FE24E | Contrastată |
| Fagor FE-24E H/1 N | FE24E | Contrastată |
| Fagor FE24EC/1 B | FE24E | Contrastată |
| Fagor FE24EC/1 N | FE24E | Contrastată |
| Fagor CA24E B | CA24E | Contrastată |
| Fagor CA24E N | CA24E | Contrastată |
| Fagor FA23E B | FA23E | Contrastată |
| Fagor FA23E N | FA23E | Contrastată |
| Fagor FE27E/1 B | FE27E | Contrastată |
| Fagor FE27E/1 N | FE27E | Contrastată |
| Fagor FE27ECN/1 N | FE27E | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul N03G009M8 este piesa pentru centrala ta termică
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog N03G009M8. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică N03G009M8
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde.
Cauza: Placa de control nu trimite comanda de aprindere la valvula de gaz si la electrovalva de gaz daca defecteaza un component intern sau transformatorul.
Verifică dacă ajunge curent la placa și asigură-te că nu sunt siguranțe sărite înainte de a o considera defectă.
- 02
Centrala termica nu raspunde la comenzi.
Cauza: O defect intern în relee sau microprocesorul plăcii împiedică răspunsul la comenzile telecomenzilor, chiar dacă acestea sunt în stare bună.
Verifică dacă vreun led sau indicator de pe placă se aprinde atunci când muți comenzile: dacă nu există răspuns, placa nu procesează semnalul.
- 03
Falsă electronică intermitentă la aprindere
Cauza: O sudură rece sau un component care se degradează cu căldura provoacă ca placa să eșueze doar atunci când este caldă sau după un timp de funcționare.
Notează dacă defectul apare întotdeauna la rece, întotdeauna la cald sau aleatoriu: acest tipar ajută la confirmarea dacă este placa înainte de a o schimba.
Coduri de eroare Fagor pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F5 | Defecțiune a plăcii de control: defecțiune internă a circuitului electronic care provoacă blocarea centralei termice. | Este codul pe care gama FE-24E îl afișează atunci când placa electronică însăși se defectează intern. Verificați după ce ați exclus alimentarea corectă și conexiunile: dacă F5 persistă cu cablajul și sondele în stare corectă, placa (N03G009M8) este cauza și trebuie înlocuită. |
| F10 | Defecțiune la controlul sau închiderea vanei de gaz; nu se poate debloca. | Sursele documentează că originea poate fi circuitul de control (placa) SAU chiar vana de gaz. Verificați măsurând semnalul/alimentarea pe care placa o trimite către vană: dacă placa nu comandă corect vana (semnal absent sau incorect cu vana în stare bună), placa N03G009M8 este cauza. Cauză comună, nu exclusivă plăcii. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placă electronică Fagor N03G009M8
- Referință de catalog
- N03G009M8
- Marcă
- Fagor
- Tip piesă
- Plăci electronice
- Unități în stoc
- 5 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Producătorul modulului de control
- E.G.Sau.
- Codul modulului de control
- 7709A05E00
- Modelul modulului de control
- CONTROL 206
- Versiune hardware/software
- HW:08 SW:01 RC
- Model de transformator
- E5419266
- Tensiune primar transformator
- 230V 50/60Hz
- Curent primar transformator
- 80mA/T
- Tensiune secundară transformator
- 14V 12VA
Întrebări frecvente: placă electronică N03G009M8
Este o placa original Fagor aceasta CE30E1N?
Care este codul acestei plăci E.G.O. Control 206?
Este modul este compatibil cu Fagor FE24E?
Ce transformator include această placă Fagor CE30E1N?
Când trebuie să schimb această placă Fagor CE30E1N?
