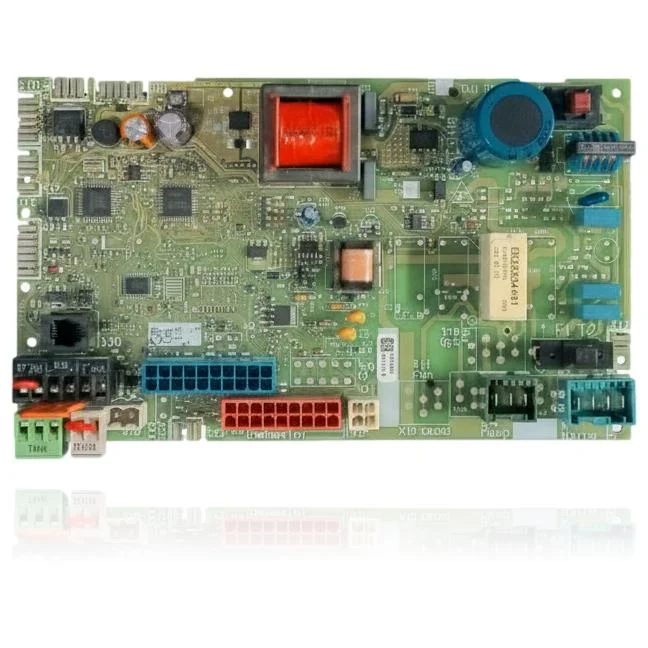

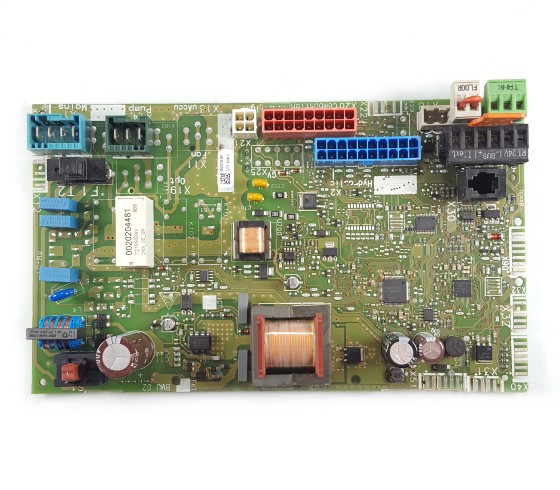

Placa electronica Saunier Duval Thema Condens F25/F30 Ref. 0020204481
Saunier Duval Thema Condens include placa electronica Thema Condens F25/F30, care controleaza aprinderea, modularea arzatorului, pompa si sigurantele centralei termice. Atunci cand aceasta piesa esueaza, centrală termică poate sa nu porneasca, sa se blocheze sau sa functioneze in mod eratic, prezentand simptome precum codurile de eroare F.13, F.63 sau F.65. Aceasta placa este compatibila cu mai multe modele, cum ar fi Thema Condens F25 A-H-ES, Thema Condens 25-A si Themafast Condens 30-A, printre altele. Se recomanda inlocuirea placii atunci cand se detecteaza defectiuni in functionarea centralei termice.
TVA inclus
Întreabă pe WhatsAppcompatibile cu codul 0020204481
Placa electronica cu cod 0020204481. Zece compatibilitati verificate: Thema Condens F25 A-H-ES si Thema Condens 25-A.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval Thema Condens F25 A-H-ES | Thema Condens | Contrastată |
| Saunier Duval Thema Condens 25-A | Thema Condens | Contrastată |
| Saunier Duval Thema Condens 25-A R2 | Thema Condens | Contrastată |
| Saunier Duval Thema Condens AS 25-A | Thema Condens | Contrastată |
| Saunier Duval Themafast Condens 25-A | Themafast Condens | Contrastată |
| Saunier Duval Themafast Condens F25 | Themafast Condens | Contrastată |
| Saunier Duval Themafast Condens F30 | Themafast Condens | Contrastată |
| Saunier Duval Themafast Condens 30-A | Themafast Condens | Contrastată |
| Saunier Duval Semia Condens F25 | Semia Condens | Contrastată |
| Saunier Duval Semia Condens 25-A-H | Semia Condens | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020204481 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020204481. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 0020204481
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica este complet oprită, fără niciun indicator luminos și fără răspuns la apăsarea butoanelor.
Cauza: Dacă placa nu își pornește propria electronică, niciun control sau afișaj nu va răspunde, chiar dacă restul centralei termice este în regulă.
Confirmă că ajunge curent la centrala termică și că siguranța generală nu este arsă.
- 02
Apare un cod de eroare diferit de fiecare dată, fără o legătură clară cu ceea ce s-a făcut.
Cauza: Este caracteristică a unei plăci care începe să cedeze din interior: oferă citiri eronate de la mai mulți senzori în același timp.
Deconecte și reconectează conectorii plăcii; un contact defectuos poate imita acest comportament.
- 03
Telecomanda sau panoul de control nu răspunde la nicio comandă.
Cauza: Comunicarea între telecomandă și centrală termică este gestionată de pe placa electronica, iar o defecțiune acolo lasă telecomanda fără efect.
Verifică cablajul sau magistrala de comunicație între comandă și placa electronică înainte de a considera placa defectă.
- 04
Centrala termica începe ciclul de aprindere, dar se oprește chiar înainte de a aprinde flacăra.
Cauza: Placa nu ajunge să dea comanda finală de deschidere a gazului sau scânteii și întrerupe secvența la jumătatea drumului.
Verifică dacă electrodul de aprindere și cablul de scânteie sunt în stare bună înainte de a înlocui placa electronică.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F.13 | Fallo al circuitul imprimat principal (placa electronică) al echipamentului. | Manualul și sursele tehnice îl definesc ca o defecțiune a plăcii principale, cea mai probabilă cauză a acestui cod în Thema Condens. Verificați prin strângerea conectorilor plăcii și, dacă persistă după excluderea senzorului/releului, înlocuiți placa. Atenție: mai multe surse avertizează că F.13 poate fi de asemenea generat de un senzor NTC sau releu, așa că este bine să excludeți aceste componente înainte de a schimba placa. |
| F.63 | Defecțiune a memoriei EEPROM a electronicii (placă de circuite imprimate). | Este un defect intern al plăcii (memorie EEPROM defectuoasă), așa că se referă direct la această piesă. Verificați: dacă codul persistă după o resetare, placa este deteriorată și necesită înlocuire. |
| F.70 | Cod de produs invalid (DSN: Device Specific Number). | Apare de regulă după înlocuirea plăcii cu circuite imprimate (și/sau a afișajului) fără reajustarea codului aparatului, ori din cauza unei codificări a rezistenței de putere incorecte/absente. Este codul direct legat de înlocuirea ACESTEI piese: verificați reintroducând DSN-ul corect al aparatului după montarea plăcii noi. |
| F.65 | Temperatura electronicii prea ridicată. | Electronica de control (placa) se supraîncălzește din cauza unui efect extern sau dintr-o defecțiune internă a plăcii. Verificați mai întâi ventilația/temperatura ambientală și disiparea; dacă mediul este normal, defecțiunea este a plăcii. |
| F.64 | Defecțiune la electronică / sonda NTC (conversie analog-digitală). | Scurtcircuit la sonda NTC de tur sau de retur, ori defect al plăcii de control. Verificați/măsurați mai întâi sondele NTC; dacă sunt corecte, defecțiunea aparține plăcii electronice. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronică Saunier Duval 0020204481
- Referință de catalog
- 0020204481
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval Thema Condens F25 A-H-ES (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 0020204481
Această placă este compatibilă cu Saunier Duval Thema Condens AS 25-A?
Această placă este compatibilă și cu Saunier Duval ThemaFast Condens 30-A?
