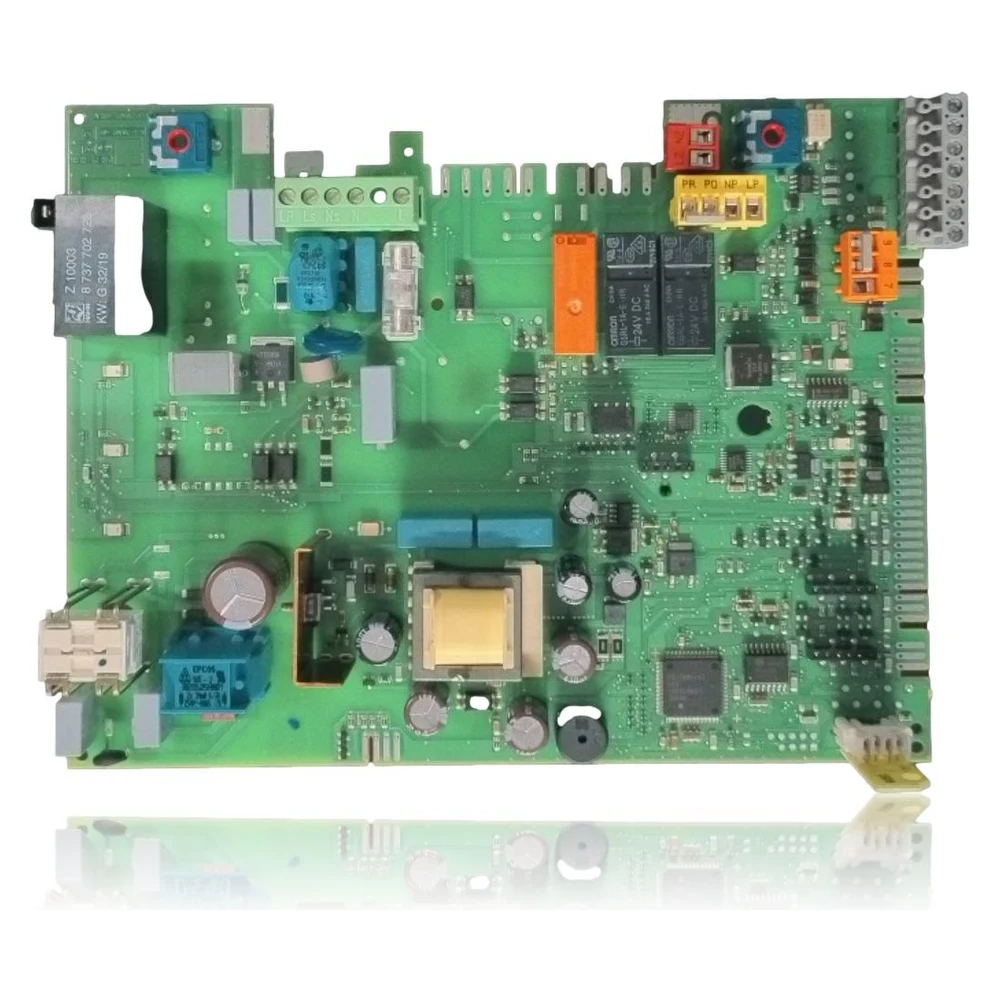

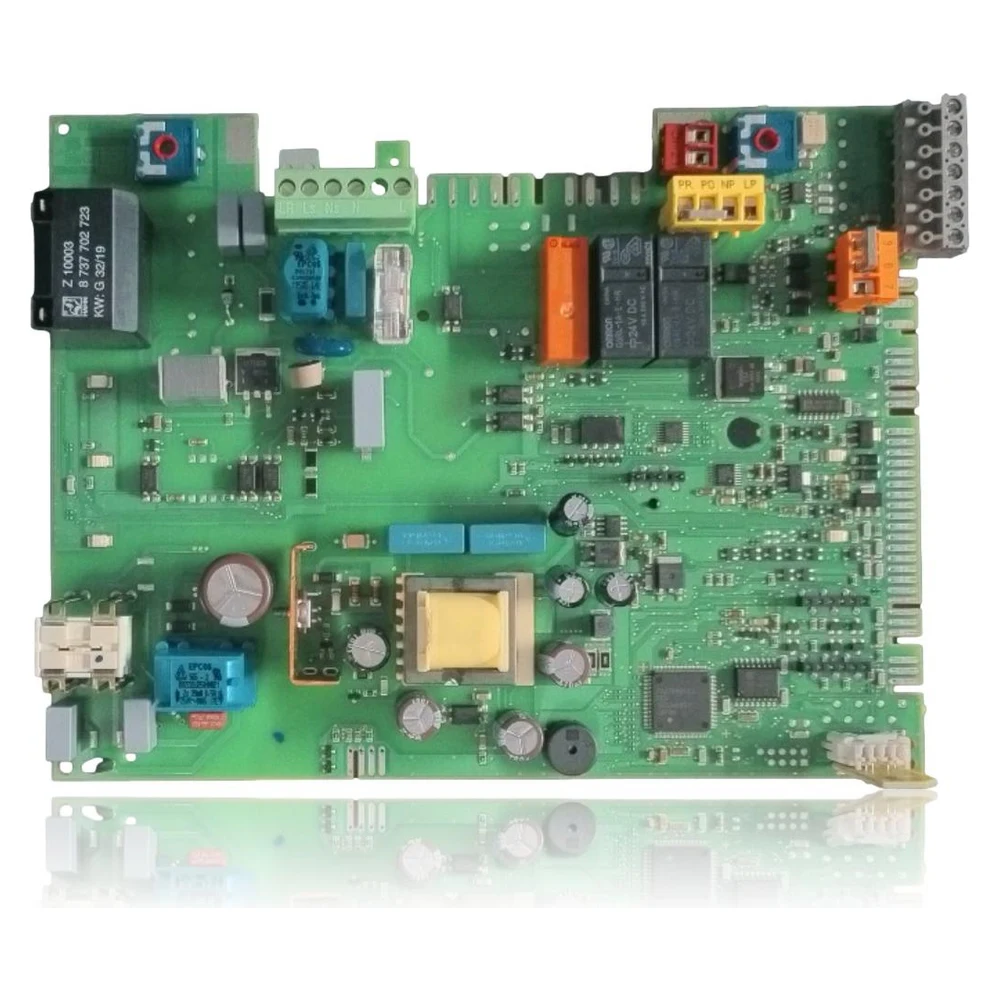

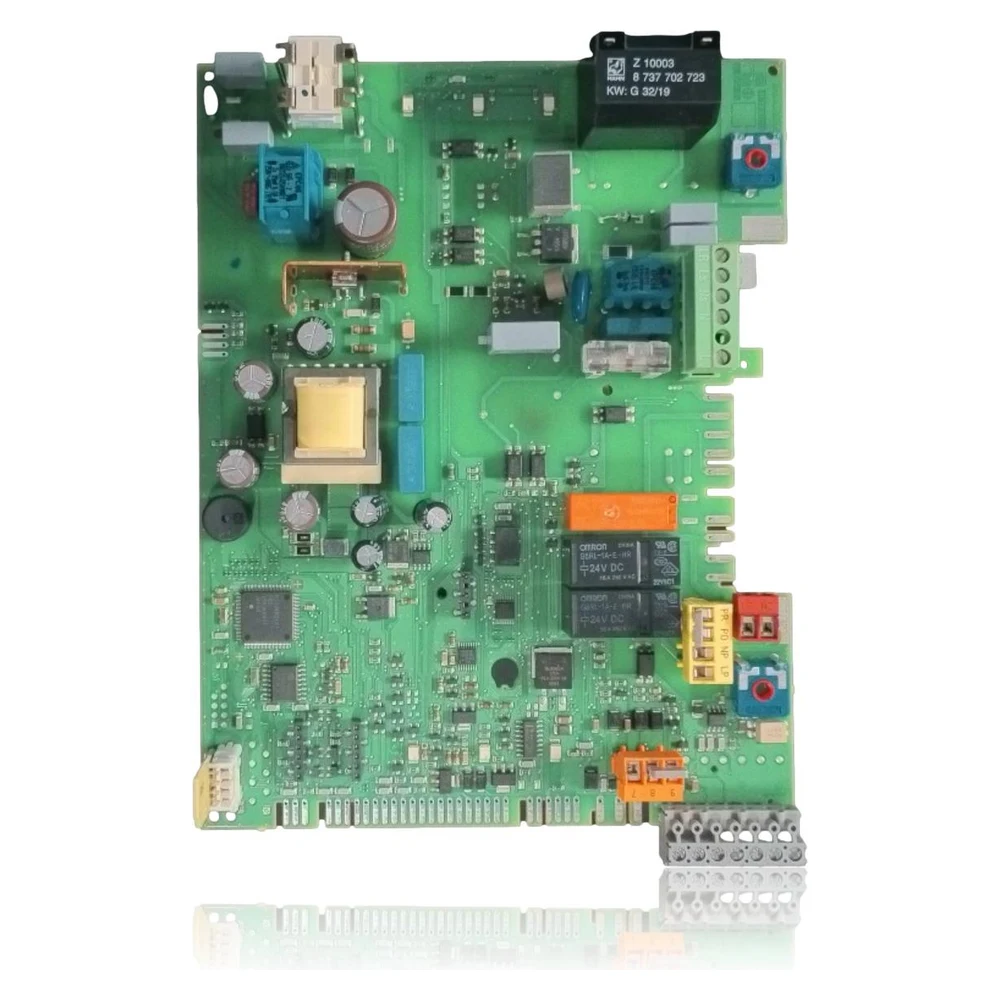

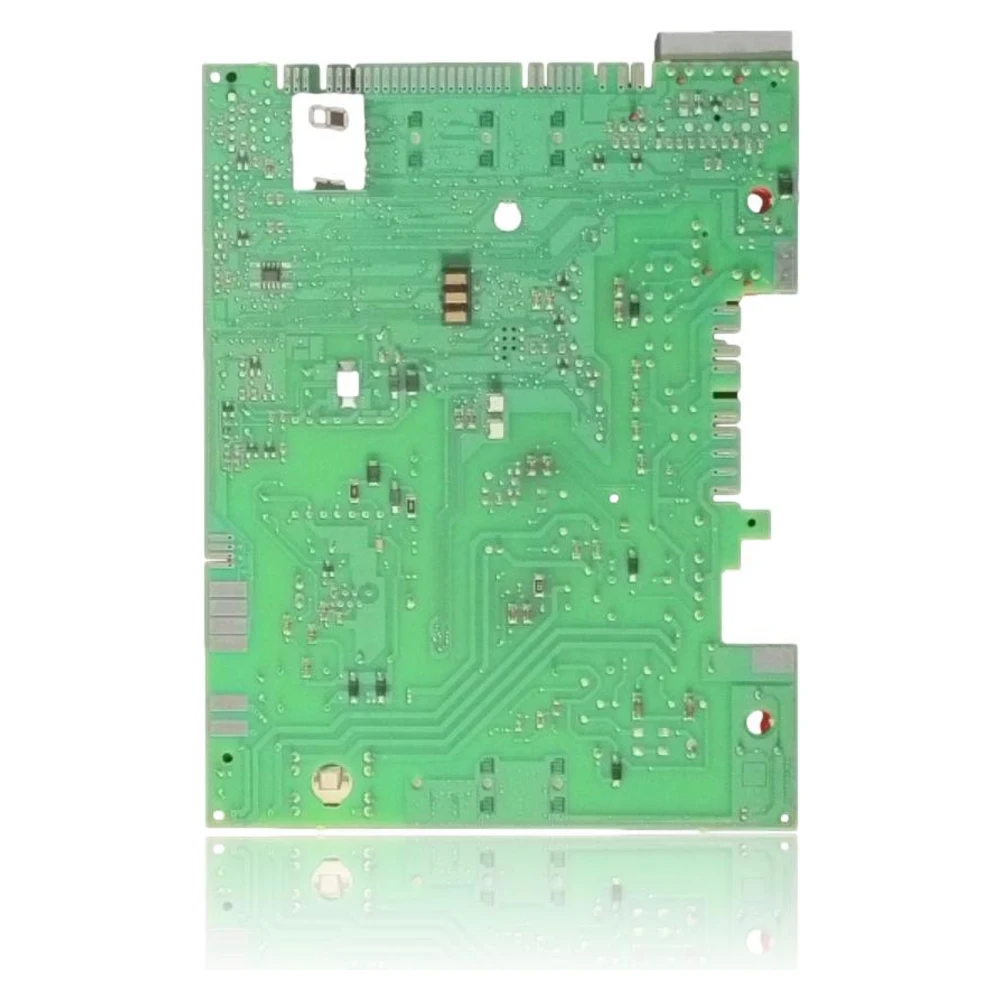

Placa Electronică Principală Junkers Cerapur Compact ZWB 24-1/28-1 (Heatronic 3 Z 10003) Cod. 8 737 702 723
Placa electronica principal Heatronic 3 (Z 10003) pentru Junkers Cerapur Compact ZWB/ZSB -1. Gestioneaza aprinderea, pompa, ventilatorul, valvula de gaz si senzorii. Utila atunci cand apar defectiuni F0, A8, AC, b1 sau EA si dupa excluderea senzorilor/cablajului. Piesa reconditionata cu cod 8 737 702 723.
TVA inclus
Întreabă pe WhatsAppCentrale termice Junkers compatibile cu codul 8 737 702 723
Placa electronica cu cod 8 737 702 723. Două compatibilități confirmate cu două surse independente: ZWB 24-1 DE 23 și ZWB 28-1 DE 23.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Junkers ZWB 24-1 DE 23 | Cerapur Compact | Confirmat · 2 surse |
| Junkers ZWB 28-1 DE 23 | Cerapur Compact | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum poți verifica dacă codul 8 737 702 723 este piesa pentru centrala ta termică?
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
Simptome și erori pe care le rezolvă placa electronică 8 737 702 723
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
F0 recurent sau aleatoriu
Cauza: Defect intern al plăcii Heatronic 3
Cortați tensiunea, verificați conectorii și bus-ul; dacă reapare F0 cu perifericele OK, înlocuiți placa.
- 02
b1 la aprindere după întreținere
Cauza: Codificator conectat incorect sau citire defectuoasă pe placă
Reasambla/masoara codificatorul; daca este OK, intrarea codificatorului pe placa poate fi deteriorata.
- 03
A8/AC cu module/reglatoare conectate
Cauza: Fals în canalul de comunicare Heatronic (placa)
Testează cu un alt cablu/bus; dacă modulul funcționează în altă centrală termică, înlocuiește placa.
- 04
Blocat EA cu scânteie și gaz corecte
Cauza: Etapa de aprindere/ionizare pe placa degradată
Verifica electrozii și masa; dacă sunt corecte și fără flacără recunoscută, verifică placa.
- 05
E9 în ciuda purgării și a pompei operative
Cauza: Citire eronată a NTC sau control termic pe placă
Măsurați NTC și continuitatea; confirmați siguranțele de 24/5 V de pe placă; dacă este în regulă, înlocuiți placa.
Coduri de eroare Junkers pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F0 | Defecțiune internă a electronicii | Revizuiți prizele și modulul bus; dacă problema persistă, înlocuiți placa/modulul conform manualului. Este legat direct de placa principală. |
| A8 | Comunicație întreruptă (bus) | Verifica cablajul între modulul de bus și Heatronic; dacă busul și perifericele sunt corecte, este posibil să existe un defect pe placa electronică. |
| AC | Modul nedetectat | Verificați conexiunea modul–Heatronic; dacă modulul este OK, suspectați canalul de comunicare de pe placă. |
| b1 | Conectorul encoderului nu a fost detectat | Asigurați-vă/ măsurați conectorul codificatorului care identifică modelul; dacă este corect și continuă cu b1, este probabil o defecțiune a plăcii. |
| EA | Flacără nedetectată (blocare aprindere) | Verifica gazul, presiunea, electrozii și cablajul; dacă scânteia/ionizarea sunt corecte, verifică etapa de aprindere/lectura flăcării pe placa electronică. |
| E2 | NTC de intrare defectuos | Măsurați NTC-ul și cablul său; dacă valorile sunt corecte, este posibil ca intrarea analogică să fie defectă pe placa electronică. |
| E9 | Dezactivare din cauza supratemperaturii pe circuitul de întoarcere | Purgează instalația și verifică pompa; verifică siguranța de 24 V de pe placă. Dacă hidraulica este corectă, verifică placa. |
| F7/FA | Flacără detectată cu arzătorul oprit / flacără falsă după închiderea gazului | Securare/revizuire electrozii și sifonul; dacă semnalul fals persistă, revizuiți circuitul de ionizare de pe placă. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Junkers 8 737 702 723
- Cod OEM
- 8 737 702 723
- Marcă
- Junkers
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Platformă de control
- Bosch Heatronic 3 (serigrafie Z 10003)
- Cod pe placa
- 8 737 702 723 (8737702723)
- Echivalente/substituente
- 8737707762; 8748300488 (supply/kit); 87377074270; 86389001340
- Fusibile în electronică
- T 2,5 A AC 230 V; T 1,6 A DC 24 V; T 0,5 A DC 5 V (pe placa)
- Compatibilitate verificată
- Cerapur Compact ZWB 24-1 DE 23; ZWB 28-1 DE 23 (ZSB/ZWB -1)
- Funcții gestionate
- Aprindere, detectare flacără, ventilator, pompă, vană de gaz, citire NTC-uri și bus
- Corte absolut de tensiune și gaz înainte de intervenție; verificarea absenței tensiunii.
- Descărcare electrostatică (ESD): manipulați placa cu brățară/mat anti-static.
- Purgarea circuitului după schimbare pentru a evita E9 din cauza aerului și a supratemperaturilor.
- Înlocuiți garniturile și cablurile de trecere de unică folosință dacă se demontează elemente asociate.
- Revizuiți și înlocuiți siguranțele cu același tip/valoare; investigați cauza declanșării.
- Parametrizare: verificare/ajustare funcții de serviciu Heatronic 3 după înlocuire.
- Parete și conectori: nu forțați; respectați ghidurile și codificările cablajului original.
Întrebări frecvente despre placa electronică 8 737 702 723
Este produs este compatibil cu centrala termica Cerapur ZWBC 24/25/28-2 C?
Placa mea spune 87377074270 sau 86389001340, este echivalent?
Am EA și am schimbat electrozii/curățat sifonul, poate fi placa?
Trebuie să reprogramhez ceva după schimbare?
