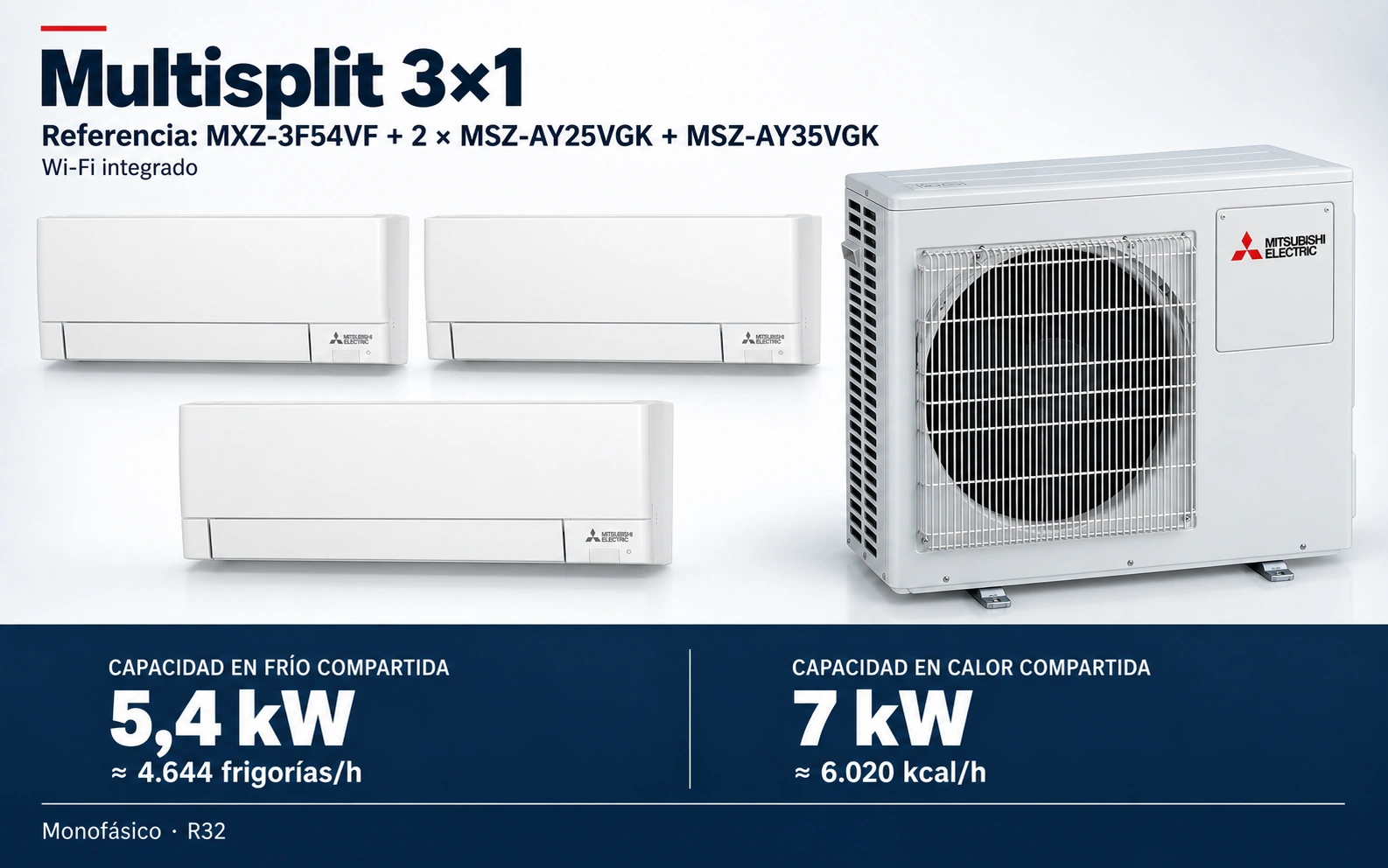

Representación ilustrativa Multisplit 3×1: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK. Capacidad en frío compartida: 5.4 kW, aproximadamente 4644 frigorías por hora. Capacidad en calor: 7 kW. Render basado en fotografías de referencia; originales en la galería, no a escala.
NeuMitsubishi ElectricMultisplit 3×1

Multisplit 3×1 Mitsubishi Electric MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.

inkl. MwSt.Verfügbar · Lieferung in 24–48 h

Multisplit 3×1 Mitsubishi Electric: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK. 1 × MXZ-3F54VF (Außeneinheit); 2 × MSZ-AY25VGK (Wandinneneinheiten); 1 × MSZ-AY35VGK (Wandinneneinheit); 3 × SH22Q (Fernbedienung). Installation nicht enthalten. Die Kombination der 3F54 besteht aus zwei AY25 und einer AY35. Die Reihe 25+25+35 hat 5,4 kW Nennleistung im Kühlen und 7,0 kW im Heizen; den Austausch einer der AY25 gegen eine weitere AY35 würde eine andere Zusammensetzung ergeben. Das Angebot umfasst 3 Inneneinheiten (2 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) und eine Außeneinheit MXZ-3F54VF. Diese Nummer beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme. Die Auswahl erfolgt anhand der thermischen Lasten jedes Raumes und der Installationsbedingungen; die Innengeräte ersetzen diese Berechnung nicht. Die 3 Inneneinheiten beinhalten Wi-Fi für die verbundene Steuerung und eine Infrarotfernbedienung pro Einheit. Sie können jeden Raum separat einstellen; alle teilen sich den Kühl- oder Heizmodus der Außeneinheit.

Komponenten und Lieferung

Was ist im MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK enthalten?

Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.

ModellKomponenteLieferumfang
MXZ-3F54VFAußeneinheit
3 Anschlüsse · MXZ-F Reihe		1 enthalten
MSZ-AY25VGKWand-Inneneinheiten
2 Einheiten enthalten · Klasse 25		2 enthalten
MSZ-AY35VGKWandgerät
1 Einheit enthalten · Klasse 35		1 enthalten
SH22QSteuergerät
Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 3 × SH22Q.		3 enthalten

Installation und Inbetriebnahme Kälterohre, Isolierung, Verkabelung und Abflüsse Halterungen, Kabelkanäle, Kondensatpumpe oder andere Bauzubehörteile

Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.

Leitfaden

Was vor der Installation von MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK zu überprüfen ist

Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.

  1. Überprüfen Sie die Referenzen MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten ersetzen.
  2. Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie ein Multisplit 3×1 auswählen.
  3. Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
  4. Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Technische Daten

Datenblatt: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Marke
Mitsubishi Electric
Modell und Zusammensetzung
MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK
Lieferumfang
1 × MXZ-3F54VF (Außeneinheit); 2 × MSZ-AY25VGK (Wandinneneinheiten); 1 × MSZ-AY35VGK (Wandinneneinheit); 3 × SH22Q (Fernbedienung)
Installation
Nicht enthalten
Verfügbarkeit und Transport
Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.

Leistungen und Abmessungen des Modells

Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.

Außenbereich inklusive
1 × MXZ-3F54VF
Zusammensetzung dieses 3×1
MSZ-AY25VGK
2 Einheiten
Zusammensetzung dieses 3×1
MSZ-AY35VGK
1 Einheit
Zusammensetzung dieses 3×1
Gesamtanzahl der Hauptgeräte
3 Innenräume + 1 Außenraum
Zusammensetzung dieses 3×1 · Das Angebot umfasst 3 Innengeräte (2 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) und ein Außengerät MXZ-3F54VF. Diese Zahl beschreibt die enthaltenen Geräte, nicht unabhängige 1×1 Systeme.
Nennkälte des Sets
5,4 kW
Nennleistung des Sets · Wert der Nennspalte dieser Kombination. Es handelt sich um eine gemeinsame Kapazität, nicht um die unabhängig verfügbare Leistung in jedem Raum.
Nennwärme des Sets
7,0 kW
Nennleistung des Sets · Geteilte Leistung der Innengeräte, nicht multiplizierbar mit der Anzahl der Räume.
Kombinationsreihe
25+25+35
Nennleistung des Sets · Spanischer Katalog Juni 2025, PDF 171 / gedruckt 169, MXZ-3F54VF, Zeile 25+25+35, Spalte Nennwert.
Verteilung nach Aufenthaltsraum
Es wird nicht durch einfache Addition oder Division erhalten.
Nennleistung des Sets · Hängt von der Nachfrage, den Bedingungen und dem Betrieb des Systems ab.
Kommerzielle Zusammensetzung
Dokumentiert in Quellen von Mitsubishi Electric
Umfang der Dokumentation · Die spanische Matrix dokumentiert die Innenräume AY25/35 mit dieser externen Handelsreferenz, und die Kapazitätstabelle enthält ihre Klassenreihe.
Handelsreferenz im Ausland
MXZ-3F54VF
Umfang der Dokumentation · Handelsreferenz MXZ-3F54VF. Eine konkrete physische Überprüfung erfolgt bei Bestellung, Lieferschein und Typenschild; sie wird nicht automatisch durch einen anderen Suffix ersetzt.
Kontrolle der Innenräume
Integriertes Wi-Fi und Infrarotfernbedienung
Umfang der Dokumentation · Jede Inneneinheit verfügt über ihre eigene Steuerung; das System teilt den Kälte- oder Heizmodus.
Installation
Nicht enthalten
Umfang der Dokumentation · Es werden die Verläufe, Abflüsse, Zuleitungen und Standorte vor der Montagekostenkalkulation überprüft.
Maximale Länge innen
25 m
Kühlkreislauf und Höhenunterschiede · Tatsächliche Länge jedes Strangs, nicht die gerade Distanz. Auch die maximale Summe aller Stränge muss eingehalten werden.
Maximale Gesamtlänge
50 m
Kältekreislauf und Höhenunterschiede · Summe der Abzweigungen der kompatiblen Konfiguration.
Maximale Höhenunterschied außen–innen
15 m
Kältekreislauf und Höhenunterschiede · Das Diagramm erlaubt diesen Höhenunterschied mit der Außeneinheit über oder unter der Inneneinheit. Er wird nicht zum zulässigen Höhenunterschied zwischen den Inneneinheiten addiert.
Maximale Höhendifferenz zwischen Innenräumen
10 m
Kältemittelverlauf und Höhenunterschiede · Gemäß dem Systemdiagramm; Projektgrenzen bestätigen.
Anschlüsse für Außen · Flüssigkeit / Gas
A/B/C: 6,35 / 9,52 mm
Kältekreislauf und Höhenunterschiede · Durchmesser der Verbindungen zur Außeneinheit. Die Rohre und Adapter werden auch entsprechend der angeschlossenen Inneneinheit ausgewählt; es wird nicht davon ausgegangen, dass alle Verbindungen des Systems den gleichen Durchmesser haben.
MSZ-AY25VGK · Höhe × Breite × Tiefe
299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 2 Einheiten dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY25VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
Innen MSZ-AY35VGK · Höhe × Breite × Tiefe
299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY35VGK; keine Montageöffnung und keine Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
MXZ-3F54VF · Höhe × Breite × Tiefe
710 × 840 × 330 mm
Maße der Einheiten dieses Sets · Gehäuse außen; kein Montageplatz und keine hervorstehenden Teile, die reserviert werden müssen. Zeichnung einer anderen Revision nicht verwenden.
Außen MXZ-3F54VF · Nettogewicht
57 kg
Maße der Einheiten dieses Sets · Exaktes Basis-Modell; kein VF2/VF5/VFH. Nur Außeneinheit, kein Gesamtgewicht.
Fernbedienung enthalten
Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 3 × SH22Q.
Steuerung und Konnektivität
Wi-Fi
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Steuerung und Konnektivität
Vor dem Kauf
  • Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Dokumentation

Handbücher und technische Dokumentation

Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.

Häufig gestellte Fragen

Häufige Fragen: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Was ist im MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK enthalten?
1 × MXZ-3F54VF (Außeneinheit); 2 × MSZ-AY25VGK (Wandinneneinheiten); 1 × MSZ-AY35VGK (Wandinneneinheit); 3 × SH22Q (Fernbedienung). Die obige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innen MSZ-AY25VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Innen MSZ-AY35VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Außen MXZ-3F54VF · Höhe × Breite × Tiefe: 710 × 840 × 330 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch angegeben sind.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Welcher Befehl erhält das Gerät?
Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 3 × SH22Q.
In welcher Verteilung passt der AY 25+25+35 zu MXZ-3F54VF?
Zwei Innengeräte 25 und eines 35 können passen, wenn das Wohnzimmer mehr Kapazität benötigt als die Schlafzimmer. Hier arbeiten wir mit dem Außengerät MXZ-3F54VF, das 5,4 kW Nennleistung für Kühlung und 7 kW für Heizung bietet. Um zu entscheiden, welches Innengerät in welchen Raum kommt, teilen Sie uns bitte die Maße, die Ausrichtung und die übliche Nutzung mit.
Ist es eine Verteilung für ein Wohnzimmer und zwei Schlafzimmer?
Es kann passen, wenn das Wohnzimmer eine Inneneinheit der Klasse 35 und beide Schlafzimmer eine der Klasse 25 benötigen. Es sind drei Inneneinheiten mit einer Außeneinheit; die Zuweisung hängt von der Nachfrage jedes Raumes ab, nicht von einer festen Fläche, die für die gesamte Wohnung versprochen wird.
Kann ich nur einen Raum heizen?
Sie können jede der 3 Inneneinheiten dieses AY 25+25+35 mit ihrer Steuerung bedienen, ohne dass alle eingeschaltet bleiben müssen. Sie teilen sich die Außeneinheit MXZ-3F54VF: Sie können im Kühl- oder Heizmodus arbeiten, jedoch kann nicht ein Raum gekühlt werden, während ein anderer beheizt wird. Die verfügbare Leistung hängt davon ab, welche Einheiten in Betrieb sind.
Wie weit kann ich die MXZ-3F54VF von den Räumen aufstellen?
Für die Außenanlage MXZ-3F54VF dieses Sets erlaubt das Handbuch bis zu 25 m Rohrleitungslänge für das Innengerät und 50 m, wenn alle Abzweigungen summiert werden. Die maximalen Höhenunterschiede betragen 15 m zwischen Außen- und Innengerät und 10 m zwischen den Innengeräten. Es wird die tatsächliche Rohrleitungslänge gemessen, nicht die gerade Distanz. Der Installateur muss die Durchmesser, Adapter, Bögen, Last und Überprüfung des Geräts überprüfen: Diese Grenzen sind keine Installationsmeter, die im Preis enthalten sind.
