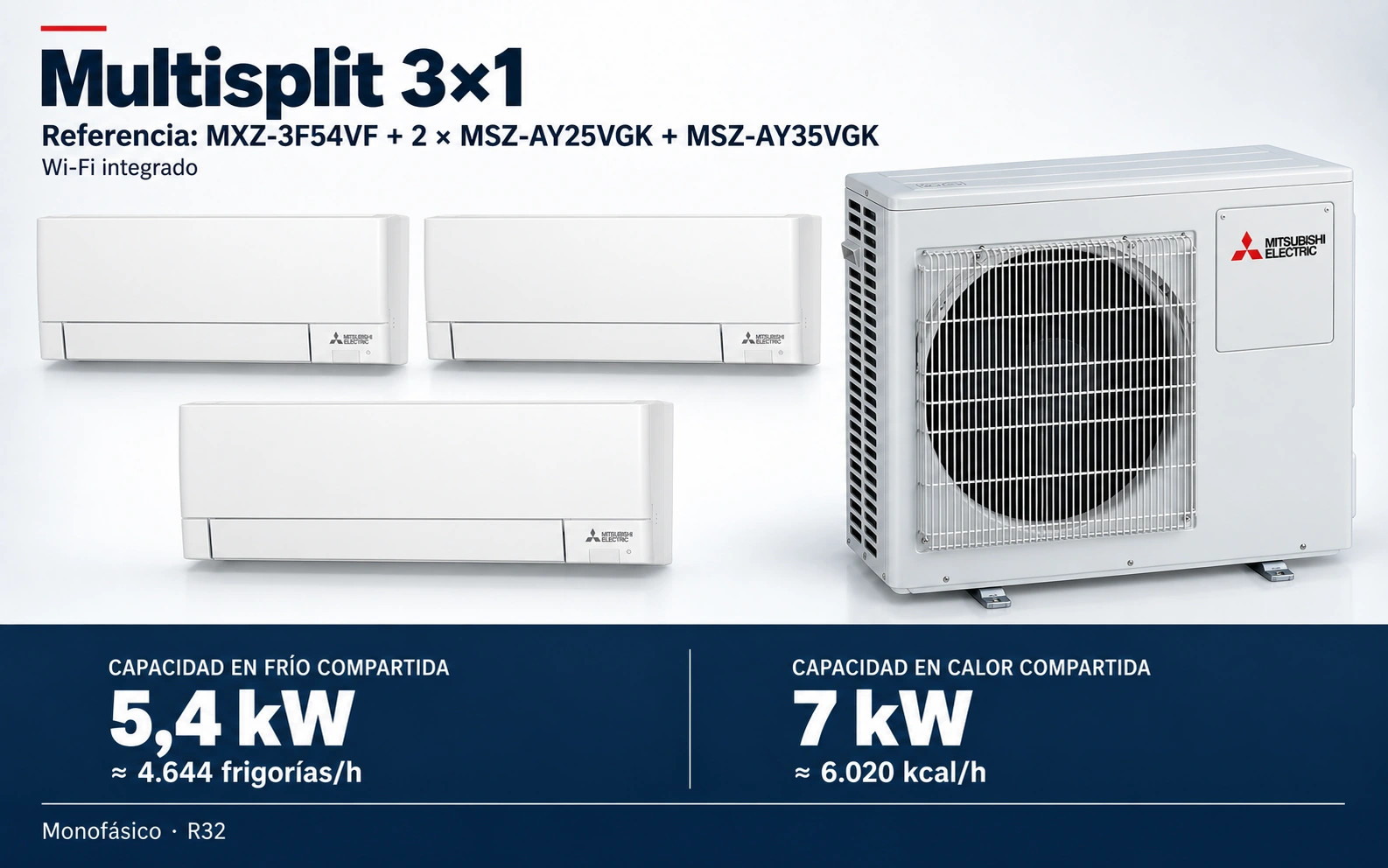

Representación ilustrativa Multisplit 3×1: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK. Capacidad en frío compartida: 5.4 kW, aproximadamente 4644 frigorías por hora. Capacidad en calor: 7 kW. Render basado en fotografías de referencia; originales en la galería, no a escala.
NouăMitsubishi ElectricMultisplit 3×1

Multisplit 3×1 Mitsubishi Electric MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Expediere inclusă în Spania peninsulară · livrare în 24–48 h. Instalarea nu este inclusă.

TVA inclusDisponibil · livrare în 24–48 h

Multisplit 3×1 Mitsubishi Electric: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK. 1 × MXZ-3F54VF (unitate exterioară); 2 × MSZ-AY25VGK (unități interioare de perete); 1 × MSZ-AY35VGK (unitate interioară de perete); 3 × SH22Q (telecomandă). Instalarea nu este inclusă. Amestecul 3F54 constă în două AY25 și o AY35. Rândul 25+25+35 menține 5,4 kW nominali în mod de răcire și 7,0 kW în mod de încălzire; schimbarea uneia dintre AY25 cu o altă AY35 ar constitui o compunere diferită. Oferta reunește 3 unități interioare (2 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) și o unitate exterioară MXZ-3F54VF. Acest număr descrie piesele incluse, nu sisteme 1×1 independente. Selecția se face în funcție de sarcinile termice ale fiecărei încăperi și condițiile de instalare; clasele interioare nu înlocuiesc acest calcul. Cele 3 unități interioare includ Wi-Fi pentru control conectat și o telecomandă infraroșu pentru fiecare unitate. Poți ajusta fiecare încăpere separat; toate împărtășesc modul de răcire sau încălzire al unității exterioare.

Componente și furnizare

Ce include MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Compoziția identifică fiecare cod și cantitate. Nu înlocuiește tabelul de compatibilitate pentru alte combinații.

ModelComponentăConținutul livrării
MXZ-3F54VFunitate exterioară
3 conexiuni · gama MXZ-F		1 inclus.
MSZ-AY25VGKUnități interioare de perete
2 unități incluse · clasa 25		2 inclus(e)
MSZ-AY35VGKunitate interioară de perete
1 unitate inclusă · clasa 35		1 inclus.
SH22QComandă
Include 3 telecomenzi cu infraroșu, câte una pentru fiecare unitate interioară: 3 × SH22Q.		3 inclus(e)

Instalare și punere în funcțiune Țeavă frigorifică, izolație, cablare și drenaje Suporturi, canală, pompă de condensate sau alte accesorii de construcție

Imaginile păstrează domeniul de referință sau de familie indicat în descrierea lor; nu atestă existența sau numărul de serie care va fi furnizat.

Ghid

Ce trebuie să verifici înainte de a instala MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Alegerea echipamentului nu înlocuiește revizia instalației de către un profesionist calificat.

  1. Verifică codurile MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK și revizuirea etichetelor acestora înainte de a înlocui unitățile.
  2. Evaluează cerințele termice, distribuția, izolația și amplasarea înainte de a selecta un multisplit 3×1.
  3. Revizuiește dimensiunile, toleranțele, alimentarea și cursurile cu documentația specifică și un instalator calificat.
  4. Bugetul trebuie să separe echipamentele, materialele, montajul și punerea în funcțiune.
Date tehnice

Fișă tehnică: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Marcă
Mitsubishi Electric
Model și compoziție
MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK
Conținutul livrării
1 × MXZ-3F54VF (unitate exterioară); 2 × MSZ-AY25VGK (unități interioare de perete); 1 × MSZ-AY35VGK (unitate interioară de perete); 3 × SH22Q (comandă)
Instalare
Nu este inclusă
Disponibilitate și transport
Echipament nou disponibil. TVA și expedierea incluse în preț pentru Spania continentală · livrare în 24–48 h. Instalarea nu este inclusă. Nu se expediază către insule, Ceuta, Melilla sau în străinătate.

Performanțe și dimensiuni ale modelului

Capacități, consum, eficiență, zgomot și dimensiuni ale acestei perechi. Condițiile de testare și clima fac parte din fiecare valoare.

Exterior inclus.
1 × MXZ-3F54VF
Compoziția acestui 3×1
MSZ-AY25VGK
2 unități
Compoziția acestui 3×1
MSZ-AY35VGK
1 unitate
Compoziția acestui 3×1
Total echipamente principale
3 interioare + 1 exterior
Compoziția acestui 3×1 · Oferta reune 3 unități interioare (2 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) și o unitate exterioară MXZ-3F54VF. Acest număr descrie piesele incluse, nu sisteme 1×1 independente.
Frigider nominal al ansamblului
5,4 kW
Capacitatea nominală a ansamblului · Valoarea coloanei Nominal a acestei combinații. Este o capacitate partajată, nu puterea disponibilă în mod independent în fiecare încăpere.
Calor nominal al ansamblului
7,0 kW
Capacitatea nominală a ansamblului · Capacitatea împărtășită de interior, nu multiplicabilă cu numărul de încăperi.
Fila de combinare
25+25+35
Capacitatea nominală a ansamblului · Catalog spaniol iunie 2025, PDF 171 / tipărit 169, MXZ-3F54VF, rând 25+25+35, coloană Nominal.
Repartiție pe încăpere
Nu se obține prin adunare sau împărțire simplă.
Capacitatea nominală a ansamblului · Depinde de cerere, condiții și funcționarea sistemului.
Compoziție comercială
Documentată în surse Mitsubishi Electric
Alcance de documentației · Matricea spaniolă documentează interioarele AY25/35 cu această referință comercială externă, iar tabelul de capacitate conține rândul său de clase.
Referință comercială externă
MXZ-3F54VF
Alcance de documentației · Cod comercial MXZ-3F54VF. O revizie fizică concretă se confirmă în comandă, aviz de expediere și placă; nu se înlocuiește automat cu un alt sufix.
Controlul interioarelor
Wi-Fi integrat și telecomandă cu infraroșu
Domeniul de aplicare al documentației · Fiecare unitate interioară dispune de propriul control; sistemul împarte modul rece sau cald.
Instalare
Nu este inclusă
Domeniul documentației · Se verifică traseele, scurgerile, alimentarea și amplasarea înainte de bugetul de montaj.
Lungimea maximă pe interior
25 m
Parcurs frigorific și diferențe de nivel · Lungimea reală a fiecărui ramal, nu distanța în linie dreaptă. De asemenea, trebuie respectată suma maximă a tuturor ramalelor.
Lungimea maximă totală
50 m
Recorrido frigorific și diferențe de nivel · Suma ramificațiilor configurației compatibile.
Desnivel maxim exterior–interior
15 m
Recorrido frigorific și diferențe de nivel · Diagrama permite această diferență de nivel cu exteriorul deasupra sau dedesubt. Nu se adaugă la diferența de nivel permisă între interioare.
Diferența maximă de nivel între interioare
10 m
Parcurs frigorific și diferențe de nivel · Conform diagramei sistemului; confirmați limitele proiectului.
Conexiuni externe · lichid / gaz
A/B/C: 6,35 / 9,52 mm
Parcursul frigorific și diferențele de nivel · Diametrele îmbinărilor exterioare. Țeava și adaptoarele sunt alese de asemenea în funcție de interiorul conectat; nu se presupune că toate conexiunile sistemului au același diametru.
Interior MSZ-AY25VGK · înălțime × lățime × adâncime
299 × 798 × 245 mm
Dimensiuni ale unităților din acest set · 2 unități incluse din acest cod: dimensiunile fiecărui corp separat, nu dimensiunile adunate. Numai corpul interior MSZ-AY25VGK; nu golul de montaj și nici dimensiunile setului. Se potrivesc tabelele oficiale ES și FR.
Interior MSZ-AY35VGK · înălțime × lățime × adâncime
299 × 798 × 245 mm
Dimensiuni ale unităților din acest set · 1 unitate inclusă din acest cod: dimensiunile fiecărui corp separat, nu dimensiunile adunate. Numai corpul interior MSZ-AY35VGK; nu golul de montaj și nici dimensiunile setului. Se potrivesc tabelele oficiale ES și FR.
MXZ-3F54VF · înălțime × lățime × adâncime
710 × 840 × 330 mm
Dimensiuni ale unităților acestui ansamblu · Corpul exterior; fără spațiu de montaj sau proeminențe care trebuie rezervate. Nu folosiți desenul unei alte revizii.
MXZ-3F54VF · greutate netă
57 kg
Dimensiuni ale unităților din acest set · Model de bază exact; nu VF2/VF5/VFH. Doar unitate exterioară, nu greutatea setului.
Telecomandă inclusă
Include 3 telecomenzi cu infraroșu, câte una pentru fiecare unitate interioară: 3 × SH22Q.
Comandă și conectivitate
Wi-Fi
Wi-Fi integrat în fiecare unitate interioară, cu control prin MELCloud. Nu este necesar să cumpărați un adaptor suplimentar. Telecomanda funcționează prin infraroșu; Wi-Fi-ul este în echipament.
Comandă și conectivitate
Înainte de a cumpăra
  • Se păstrează unitatea, condiția și sursa fiecărei valori din catalogul de origine. Edțiile și reviziile indicate delimitează domeniul lor; nu se completează cifrele lipsă prin analogie. Condițiile comerciale ale Uniclima se validează separat.
Documentație

Manuale și documentație tehnică

Surse oficiale ale producătorului. Compară modelul și revizia etichetelor ambelor unități.

Întrebări frecvente

Întrebări frecvente: MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK

Ce include MXZ-3F54VF + 2 × MSZ-AY25VGK + MSZ-AY35VGK?
1 × MXZ-3F54VF (unitate exterioară); 2 × MSZ-AY25VGK (unități interioare de perete); 1 × MSZ-AY35VGK (unitate interioară de perete); 3 × SH22Q (comandă). Compoziția anterioară identifică unitățile și controalele acestei oferte. Instalarea se contractează separat.
Ce măsuri trebuie să verific înainte de a rezerva echipamentul?
Interior MSZ-AY25VGK · înălțime × lățime × adâncime: 299 × 798 × 245 mm. Interior MSZ-AY35VGK · înălțime × lățime × adâncime: 299 × 798 × 245 mm. Exterior MXZ-3F54VF · înălțime × lățime × adâncime: 710 × 840 × 330 mm. Acestea sunt dimensiunile componentelor indicate, nu golul minim de instalare. Rezervați de asemenea toleranțele, conexiunile și accesul pentru întreținere pe care le impune manualul.
Wi-Fi este inclus sau trebuie adăugat un accesoriu?
Wi-Fi integrat în fiecare unitate interioară, cu control prin MELCloud. Nu este necesar să cumpărați un adaptor suplimentar. Telecomanda funcționează prin infraroșu; Wi-Fi-ul este în echipament.
Ce comandă primește echipamentul?
Include 3 telecomenzi cu infraroșu, câte una pentru fiecare unitate interioară: 3 × SH22Q.
În ce distribuție se încadrează AY 25+25+35 cu MXZ-3F54VF?
Două unități interioare de 25 și una de 35 pot fi utilizate atunci când salonul necesită o capacitate mai mare decât dormitoarele. Aici se lucrează cu unitatea exterioară MXZ-3F54VF, care oferă 5,4 kW nominali de răcire pentru ansamblu și 7 kW de încălzire. Pentru a decide ce unitate interioară va fi instalată în fiecare cameră, spune-ne dimensiunile, orientarea și utilizarea obișnuită a acestora.
Este o distribuție pentru un salon și două dormitoare?
Poate fi potrivit dacă salonul necesită un interior de clasa 35 și ambele dormitoare unul de clasa 25. Sunt trei interioare cu unul exterior; alocarea depinde de cererea fiecărei camere, nu de o suprafață fixă promisă pentru întreaga locuință.
Pot să încălzesc doar o cameră?
Puteți gestiona fiecare dintre cele 3 unități interioare ale acestui AY 25+25+35 cu telecomanda, fără a fi necesar să le mențineți pe toate aprinse. Acestea împărtășesc unitatea exterioară MXZ-3F54VF: pot funcționa în mod de răcire sau de încălzire, dar nu pot răci o încăpere în timp ce alta se încălzește. Capacitatea disponibilă depinde de unitățile care sunt în funcțiune.
La la distanță de încăperi pot plasa MXZ-3F54VF?
Pentru unitatea exterioară MXZ-3F54VF din acest set, manualul permite până la 25 m de parcurs pe interior și 50 m adunând toate ramificațiile. Denivelările maxime sunt de 15 m între exterior și interior și 10 m între interioare. Se măsoară parcursul real al conductei, nu distanța în linie dreaptă. Instalatorul trebuie să verifice diametrele, adaptoarele, coturile, sarcina și revizia echipamentului: aceste limite nu sunt metri de instalare incluși în preț.
