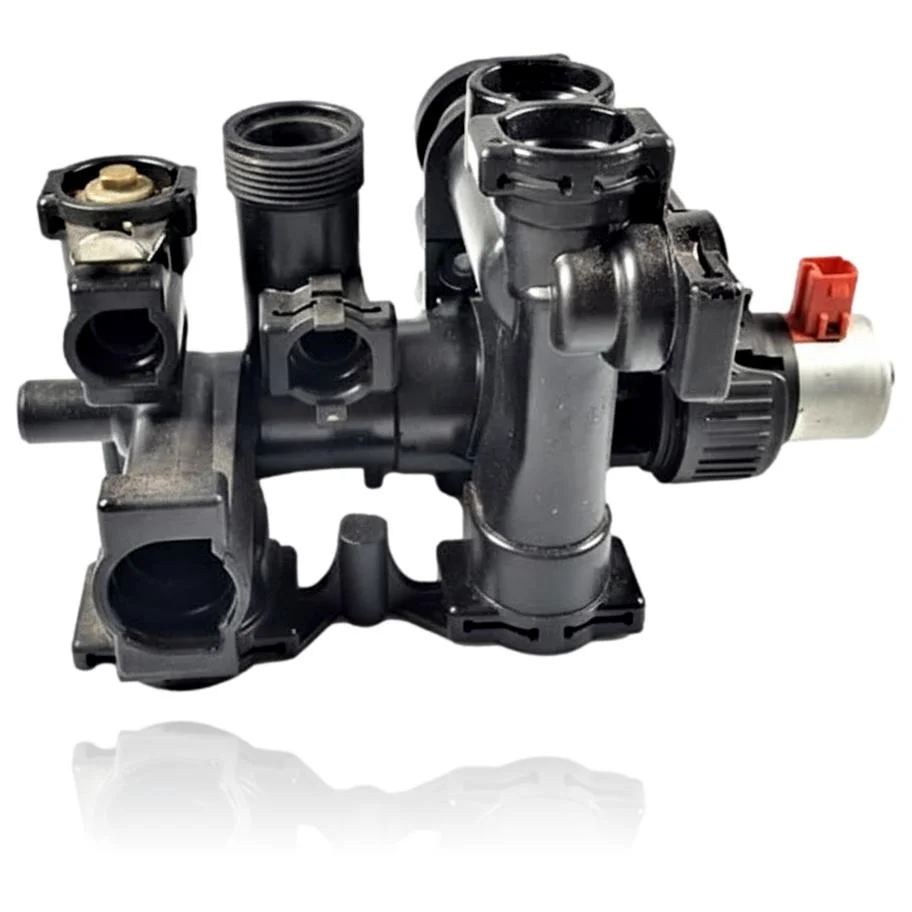

Dreiwegeventil Saunier Duval Isofast - Ref. S1025500
Das 3-Wege-Ventil Saunier Duval Isofast - Ref. S1025500 ist ein Bauteil, das den Wasserfluss zwischen dem Heizkreis und dem Warmwasserkreis regelt. Wenn es ausfällt, wirst du feststellen, dass es heißes Wasser gibt, aber keine Heizung, oder umgekehrt, und es kann sogar eine Vermischung beider Kreise auftreten. Dieses Modell ist kompatibel mit Heizkesseln der Isofast-Serie, wie der F 35 E-A, F 30 E-A und C 35 E-A, unter anderem. Es kann auch den Fehlercode F.20 anzeigen, der eine Sicherheitsabschaltung durch Temperaturbegrenzer anzeigt. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es zu ersetzen, wenn es bei der Umschaltung der Kreise zu Problemen kommt.
- Teileart
- 3-Wege-Ventile
- Zustand
- Generalüberholt
- Katalogreferenz
- S1025500
- Garantie
- 1 Jahr
Mit der Referenz S1025500 kompatible Saunier Duval Heizkessel
3-Wege-Ventil mit der Referenz S1025500. 18 nachgewiesene Kompatibilitäten: F 35 E-A und F 30 E-A.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 35 E-A | Isofast | Kontrastiert |
| Saunier Duval F 30 E-A | Isofast | Kontrastiert |
| Saunier Duval C 35 E-A | Isofast | Kontrastiert |
| Saunier Duval F 35 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 30 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval Condens F 30 E | Isofast | Kontrastiert |
| Saunier Duval Condens F 35 E | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isomax | Kontrastiert |
| Saunier Duval F 35 H-MOD | Isomax | Kontrastiert |
| Saunier Duval Condens F 35 E | Isomax | Kontrastiert |
| Saunier Duval F 30 H-MOD | Isotwin | Kontrastiert |
| Saunier Duval Condens F 30 E | Isotwin | Kontrastiert |
| Saunier Duval F 25 E | Themafast | Kontrastiert |
| Saunier Duval F 30 E | Themafast | Kontrastiert |
| Saunier Duval C 25 E | Themafast | Kontrastiert |
| Saunier Duval C 30 E | Themafast | Kontrastiert |
| Saunier Duval Condens F 25 | Themafast | Kontrastiert |
| Saunier Duval Condens F 30 | Themafast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S1025500 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1025500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose des 3-Wege-Ventils S1025500 erfordern.
Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Wenn Sie den Warmwasserhahn öffnen, dauert es viel länger als gewöhnlich, bis heißes Wasser herauskommt.
Ursache: Der Motor bewegt den Mechanismus nicht oder vollendet den Weg zum ACS-Kreis nicht.
Messe die tatsächliche Wartezeit und vergleiche sie mit einem anderen Wasserhahn im Haus.
- 02
Das Wasser kommt lauwarm heraus, weder kalt noch heiß, obwohl der Heizkessel eingeschaltet und in Betrieb ist.
Ursache: Das Ventil bleibt auf halbem Weg zwischen den beiden Kreisläufen und mischt das Wasser beider.
Überprüfen Sie, ob es sich nicht um ein Problem mit niedrigem Durchfluss handelt (Wasserhahn mit geringem Druck), bevor Sie das Ventil überprüfen.
- 03
Du bemerkst Wasser oder Feuchtigkeit um den Motor des Ventils, nicht nur am Gehäuse.
Ursache: Die Undichtigkeit kann vom Gehäuse kommen und den Motor beeinträchtigen oder direkt von der Dichtung zwischen beiden austreten.
Trocknen Sie den Bereich und lokalisieren Sie die genaue Quelle der Feuchtigkeit.
- 04
Der Kessel wechselt nicht zwischen Heizung und Warmwasser, egal wie oft du den Wasserhahn öffnest oder schließt.
Ursache: Der Motor des Ventils erhält den Befehl zum Wechseln des Kreislaufs nicht oder führt ihn nicht aus.
Hören Sie, ob der Motor versucht sich zu bewegen (kurzes Summen), wenn Sie den Wasserhahn öffnen.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.20 | Sicherheitsabschaltung: Temperaturbegrenzer. | Wenn das Umschaltventil (Prioritätsventil) blockiert oder getrennt ist, schaltet der Primärdurchfluss nicht korrekt um und der Wärmeerzeuger überhitzt, was F.20 auslöst; zur Prüfung den Test/die Diagnose aus dem Servicemenü erzwingen, der das Ventil bewegt, und Versorgung/Verkabelung prüfen sowie ob Welle/Motor nicht festsitzen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des 3-Wege-Ventils Saunier Duval S1025500
- Katalogreferenz
- S1025500
- SKU intern Uniclima
- V3VIC28EA
- Marke
- Saunier Duval
- Teileart
- 3-Wege-Ventile
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen zur 3-Wege-Ventil S1025500
Ist dieses motorisierte 3-Wege-Ventil Saunier Duval (Ref. S1025500) mit meinem Heizkessel kompatibel?
Welche Symptome deuten darauf hin, dass das 3-Wege-Ventil einer Isotwin-Heizung gewechselt werden muss?
Inwiefern unterscheidet sich das Ventil (SKU V3VIC28EA) von der Ref. S1025500, die speziell für die Isofast C 35 E-A Reihe ist?
Welcher Fehlercode ist für dieses Ventil dokumentiert?
Ist das 3-Wege-Ventil für Heizkessel der Condens-Serie geeignet?
