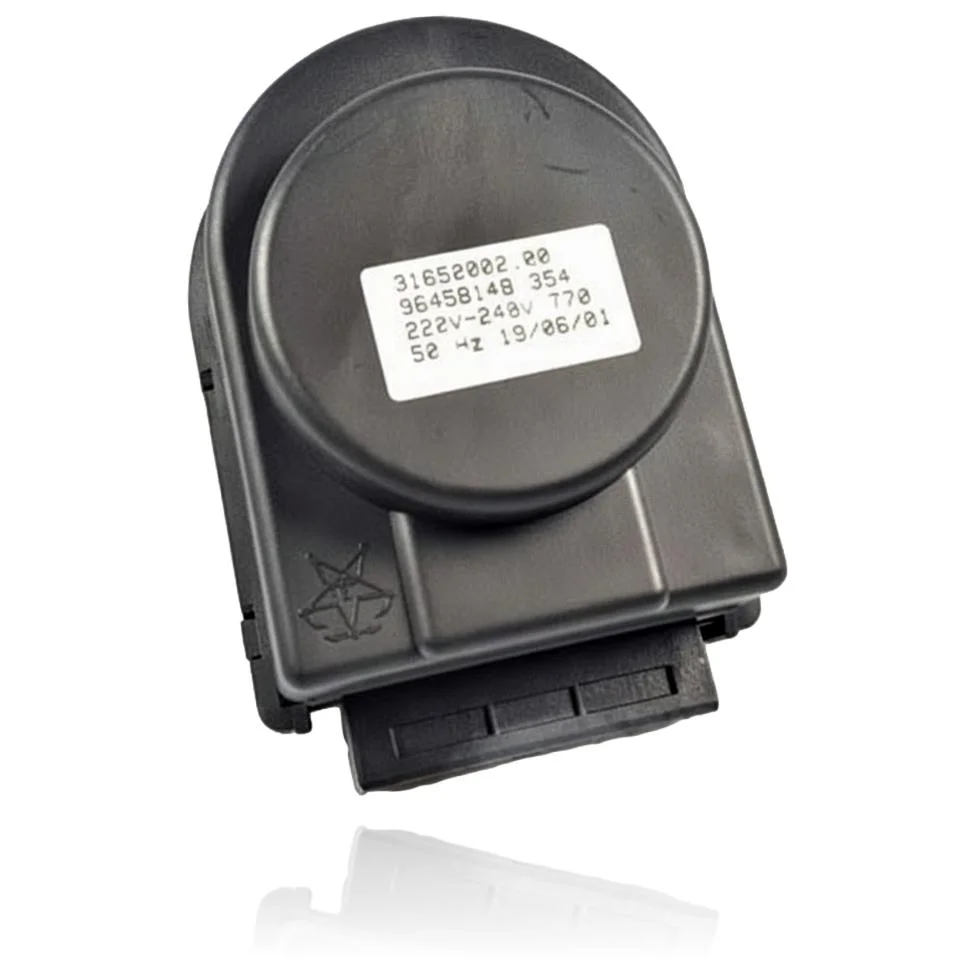

Motorantrieb 3-Wege-Ventil Saunier Duval ThemaClassic F 24 E Ref. 31652002.00

Mit der Referenz S5720600 kompatible Saunier Duval Kessel

3-Wege-Ventil mit der Referenz S5720600. 25 bestätigte Kompatibilitäten: C 24 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720600 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die das 3-Wege-Ventil S5720600 behebt.

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel wechselt nicht zwischen Heizung und Warmwasserbereitung, sondern bleibt in einem einzigen Modus.

  Ursache: Der Motor des Ventils dreht sich nicht vollständig und bleibt in einer Position blockiert.

  Überprüfen Sie bei ausgeschaltetem und kaltem Heizkessel, ob die Achse des Ventils sich frei dreht, bevor Sie den Motor als funktionsfähig betrachten.

• 02

  Es fehlt intermittierend an Warmwasser oder Heizung, als ob der Kessel zwischen den beiden Modi schwankt.

  Ursache: Der Motor erreicht nicht das Ende seines Weges und die Steuerung erhält die Positionsbestätigung nicht.

  Hören Sie, ob der Motor den gesamten Zyklus (Summen und endgültiges Klicken) jedes Mal abschließt, wenn der Heizkessel den Modus wechselt.

• 03

  Es ist ein Summen oder seltsames Geräusch im Bereich des Ventils zu hören, wenn der Kessel gestartet wird.

  Ursache: Der Motor versucht, sich gegen einen blockierten oder verkalkten Mechanismus zu drehen, ohne ihn bewegen zu können.

  Überprüfen Sie, ob das Ventil nicht durch Kalk oder Schmutz blockiert ist, bevor Sie nur den Motor wechseln.

• 04

  Der Motor bleibt auf halbem Weg stehen und vollendet den Weg nicht.

  Ursache: Der interne Endschalter erkennt die Position nicht und der Motor versucht weiterhin erfolglos, sich zu bewegen.

  Überprüfen Sie, ob die Stromversorgung zum Motor während des gesamten Schaltzyklus vollständig und ohne Spannungsabfälle ankommt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Ficha de la 3-Wege-Ventil Saunier Duval S5720600

Katalogreferenz

S5720600

Marke

Saunier Duval

Teileart

3-Wege-Ventile

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Hauptdruckcode

31652002.00

Sekundärcode

96458148 354

Spannung

222V-240V (es gibt eine zusätzliche Zahl "770" von nicht identifizierbarer Einheit)

Frequenz

52 Hz

Herstellungsdatum oder Chargennummer

19/06/01
