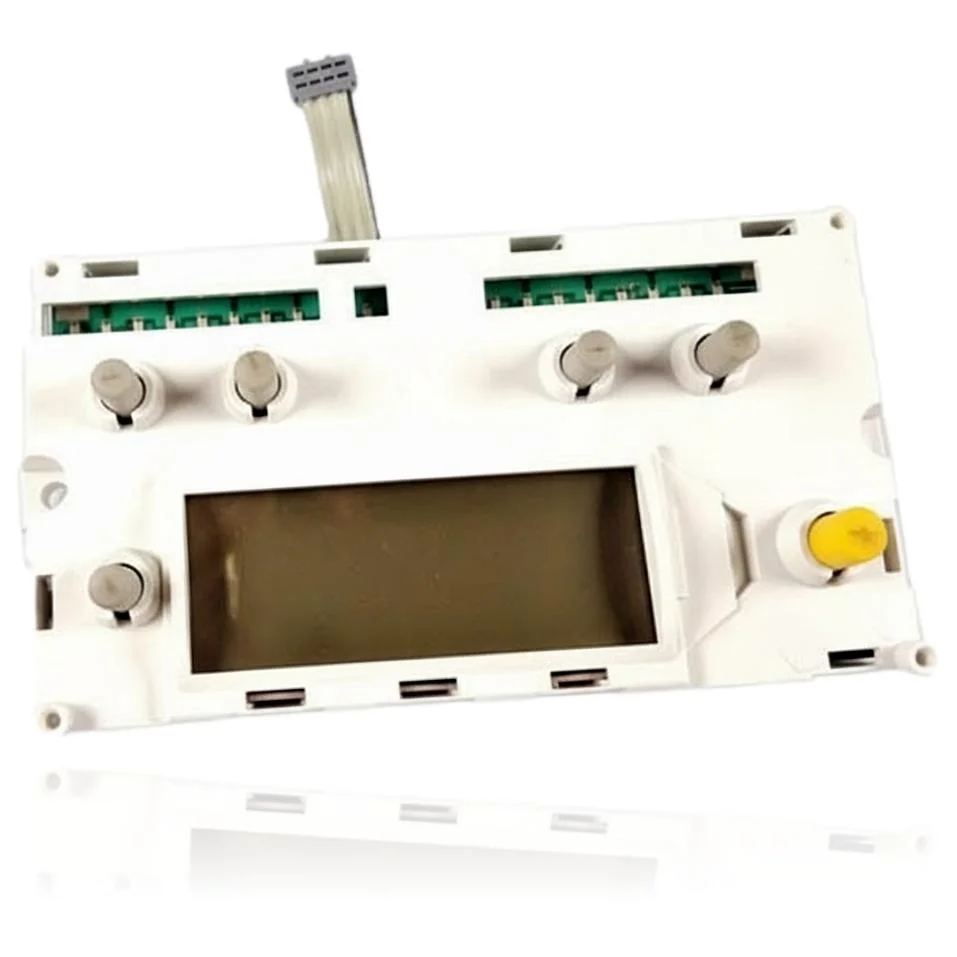

Steuerdisplay Saunier Duval Isofast F 35 E1 Ref. 05721000
In den Heizkesseln Saunier Duval Isofast ist das Bedienfeld Isofast F 35 E1 eine elektronische Steuerplatine, die die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Geräts steuert. Wenn es ausfällt, kannst du feststellen, dass der Kessel nicht startet, sich blockiert oder ein unberechenbares Verhalten zeigt. Dieses Bauteil ist kompatibel mit Modellen wie C 28 E, C 35 E und F 28 E, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es zu ersetzen, wenn du diese Symptome erlebst, um die ordnungsgemäße Funktion deines Heizkessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 05721000
- Garantie
- 1 Jahr
Mit der Referenz 05721000 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz 05721000. 14 nachgewiesene Kompatibilitäten: C 28 E und C 28 E1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Kontrastiert |
| Saunier Duval C 28 E1 | Isofast | Kontrastiert |
| Saunier Duval C 28 E NOx | Isofast | Kontrastiert |
| Saunier Duval C 28 E1 NOx | Isofast | Kontrastiert |
| Saunier Duval C 35 E | Isofast | Kontrastiert |
| Saunier Duval C 35 E1 | Isofast | Kontrastiert |
| Saunier Duval F 28 E | Isofast | Kontrastiert |
| Saunier Duval F 28 E1 | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isofast | Kontrastiert |
| Saunier Duval F 35 E1 | Isofast | Kontrastiert |
| Saunier Duval C 28 E | Isomax | Kontrastiert |
| Saunier Duval C 28 E2 | Isomax | Kontrastiert |
| Saunier Duval F 28 E | Isomax | Kontrastiert |
| Saunier Duval F 28 E2 | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05721000 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05721000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 05721000 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm ist aus und es leuchten keine Lichter auf der Fernbedienung.
Ursache: Das Bildschirm- und Steuerungsmodul erhält keinen Strom oder kein Signal über das Flachkabel, obwohl der Heizkessel funktioniert.
Überprüfen Sie, ob das flache 8-polige Kabel richtig angeschlossen ist, ohne verbogene oder oxidierte Pins.
- 02
Es reagiert nicht beim Drücken der Tasten, ändert die Temperatur nicht und es leuchtet kein Licht.
Ursache: Die Kontakte der Tastatur können abgenutzt oder feucht sein, was die Übertragung des Tastendrucks verhindert.
Überprüfen Sie, ob der Heizkessel mit der aktuellen Einstellung weiterhin heizt; wenn er heizt, liegt der Fehler am Regler und nicht an der Steuerung.
- 03
Der Bildschirm flackert, ist halb sichtbar oder zeigt unvollständige Segmente an.
Ursache: Ein schlechter Kontakt im Flachkabel oder in den Verbindungen der Platine führt dazu, dass das Signal intermittierend ist.
Trenne das Flachkabel und schließe es wieder an, während der Heizkessel ausgeschaltet ist, und beobachte, ob das Blinken sich ändert, wenn du den Stecker leicht bewegst.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F12 | Kein Signal von der Benutzerschnittstelle | Ja — weist auf dieses Display-/Schnittstellenmodul oder dessen Verbindungskabel zur Hauptleiterplatte hin. |
| F18 | Störung der Benutzerschnittstelle | Ja — betrifft dieses Display-/Bedienmodul. |
| F13 | Störung der Hauptleiterplatte | Nein — dieser Code betrifft die HAUPTLEITERPLATTE (ein anderes Teil), nicht dieses Display. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
