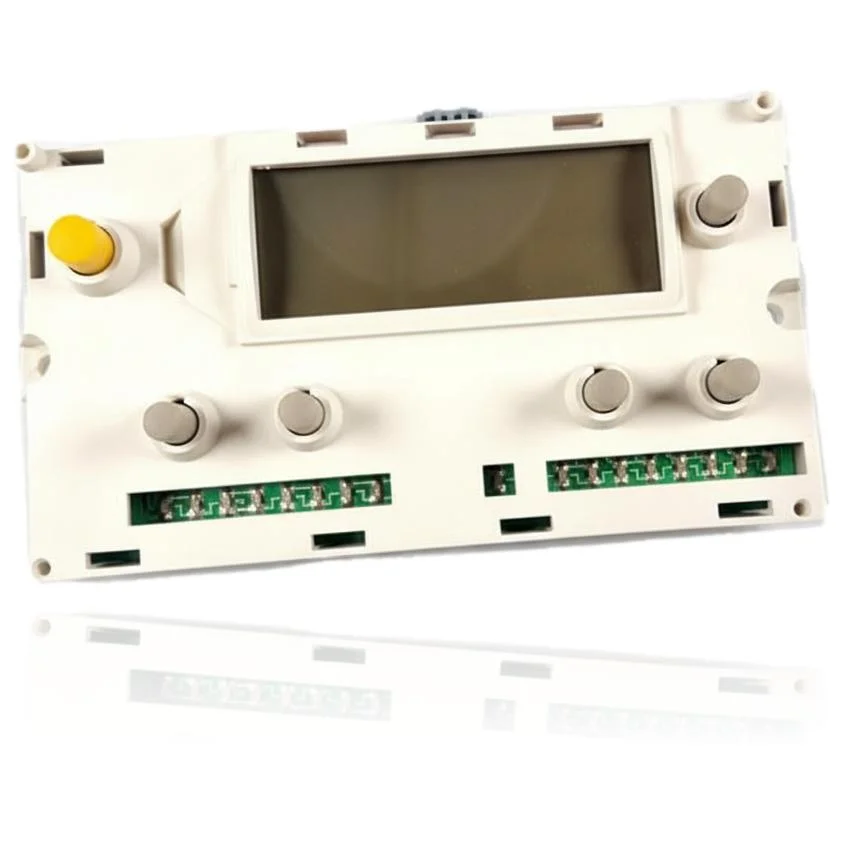

Bildschirm- und Tastaturmodul Saunier Duval Isofast C 28E - Ref. 05721000

Mit der Referenz 05721000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05721000. 14 nachgewiesene Kompatibilitäten: C 28 E und C 28 E1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05721000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05721000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 05721000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Display des Heizkessels ist komplett aus, nicht einmal die Hintergrundbeleuchtung ist sichtbar.

  Ursache: Wenn das Displaymodul die Stromversorgung oder die Kommunikation mit der Hauptplatine verliert, zeigt das LCD nichts an.

  Überprüfen Sie, ob der Kessel Strom hat und ob die Sicherung der Hauptplatine nicht durchgebrannt ist.

• 02

  Die Tasten am Bedienfeld reagieren nicht, wenn man sie drückt, obwohl der Kessel im Hintergrund anscheinend weiterheizt.

  Ursache: Die Membrantastatur unter den Tasten nutzt sich durch den Gebrauch ab und überträgt den Tastendruck nicht mehr an die Platine.

  Reinigen Sie die Umrandung der Tasten und versuchen Sie, mit mehr Nachdruck zu drücken, bevor Sie das gesamte Modul verwerfen.

• 03

  Es ist nicht möglich, auf das Programmiermenü zuzugreifen oder den Fehlercode zu sehen, den der Heizkessel anzeigt.

  Ursache: Ohne das betriebsbereite Displaymodul gibt es keine Möglichkeit, die Meldungen der Hauptplatine zu lesen.

  Wenn möglich, konsultieren Sie einen Techniker oder ein Diagnoseteam, ob der tatsächliche Fehler auf der Hauptplatine und nicht im Displaymodul liegt.

• 04

  Der Bildschirm leuchtet kurz auf, wenn Strom eingeschaltet wird, und schaltet sich dann von selbst aus.

  Ursache: Ein intermittierender Verbindungsfehler zwischen dem Modul und der Hauptplatine führt dazu, dass der Bildschirm neu startet oder sich ausschaltet.

  Überprüfen Sie, ob der Flachstecker oder das Kabel, das das Modul mit der Platine verbindet, richtig eingesteckt ist und keine verbogenen Pins aufweist.

• 05

  Einige Tasten reagieren, andere nicht, sodass du nur einen Teil des Menüs verwenden kannst.

  Ursache: Die Membrantastatur kann sich ungleichmäßig abnutzen und nur in den am häufigsten verwendeten Bereichen ausfallen.

  Notiere, welche konkreten Tasten nicht reagieren; wenn es immer dieselben sind, liegt es eher an der Tastatur als an der Platine.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05721000

Katalogreferenz

05721000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

4 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
