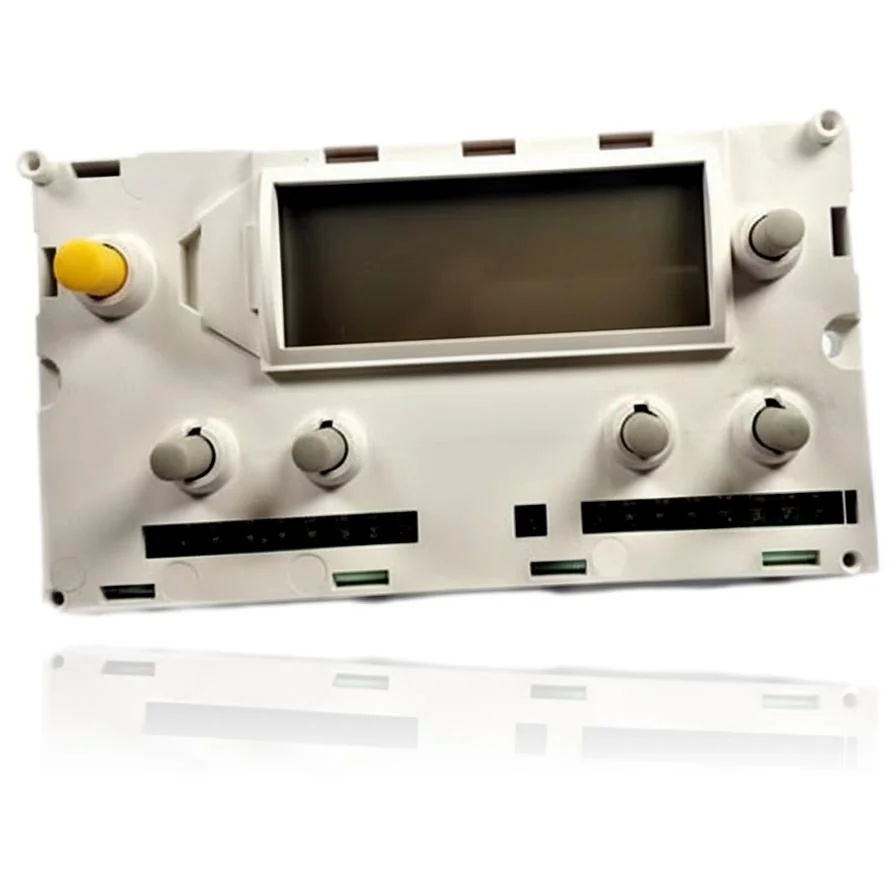

Bildschirm- und Tastaturmodul Saunier Duval Isofast C24EV A F35E1 / Isomax C-F28E

Mit der Referenz 05721000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05721000. 14 nachgewiesene Kompatibilitäten: C 28 E und C 28 E1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05721000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05721000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 05721000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Bildschirm bleibt komplett schwarz, aber der Heizkessel heizt weiterhin und liefert heißes Wasser.

  Ursache: Das Bildschirmmodul ist eine unabhängige Platine von der Leistungsplatine: Wenn es ausfällt, geht die Anzeige verloren, aber nicht unbedingt die Funktionalität.

  Überprüfen Sie, ob heißes Wasser und Heizung vorhanden sind, bevor Sie das Teil wechseln: Wenn der Kessel ohne Anzeige funktioniert, liegt der Fehler im Modul.

• 02

  Einige Tasten reagieren und andere nicht, oder man muss sie mehrmals drücken, damit sie reagieren.

  Ursache: Die Tastatur ist eine Membrantastatur und verliert mit der Zeit und durch Feuchtigkeit den Kontakt; nicht alle Leitungen fallen gleichzeitig aus.

  Reinigen Sie die Oberfläche der Tasten und überprüfen Sie, ob der Flachstecker zwischen dem Modul und dem Kabel des Heizgeräts richtig sitzt, bevor Sie das Teil wechseln.

• 03

  Der Bildschirm flackert, schaltet sich aus und wieder ein oder zeigt Streifen an.

  Ursache: Ein schlechter Kontakt im Stecker oder im Flachkabel zwischen dem Modul und der Hauptplatine verursacht intermittierende Stromausfälle zum Display.

  Schalte den Kessel aus, trenne den flachen Stecker des Moduls und stecke ihn wieder ein, und überprüfe, ob das Blinken verschwindet.

• 04

  Der Fehlercode kann nicht angezeigt werden und die Sperre des Heizkessels kann nicht über die Steuerung zurückgesetzt werden.

  Ursache: Die Tastatur ist der einzige Interaktionspunkt mit der Steuerung; wenn sie nicht reagiert, kann das Menü nicht navigiert und ein Reset nicht bestätigt werden.

  Schalten Sie die allgemeine Stromversorgung des Boilers für 30 Sekunden ab und schalten Sie sie dann wieder ein: Wenn die Sperre sich von selbst zurücksetzt, deutet der Fehler auf die Tastatur und nicht auf einen grundlegenden Defekt hin.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05721000

Katalogreferenz

05721000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
