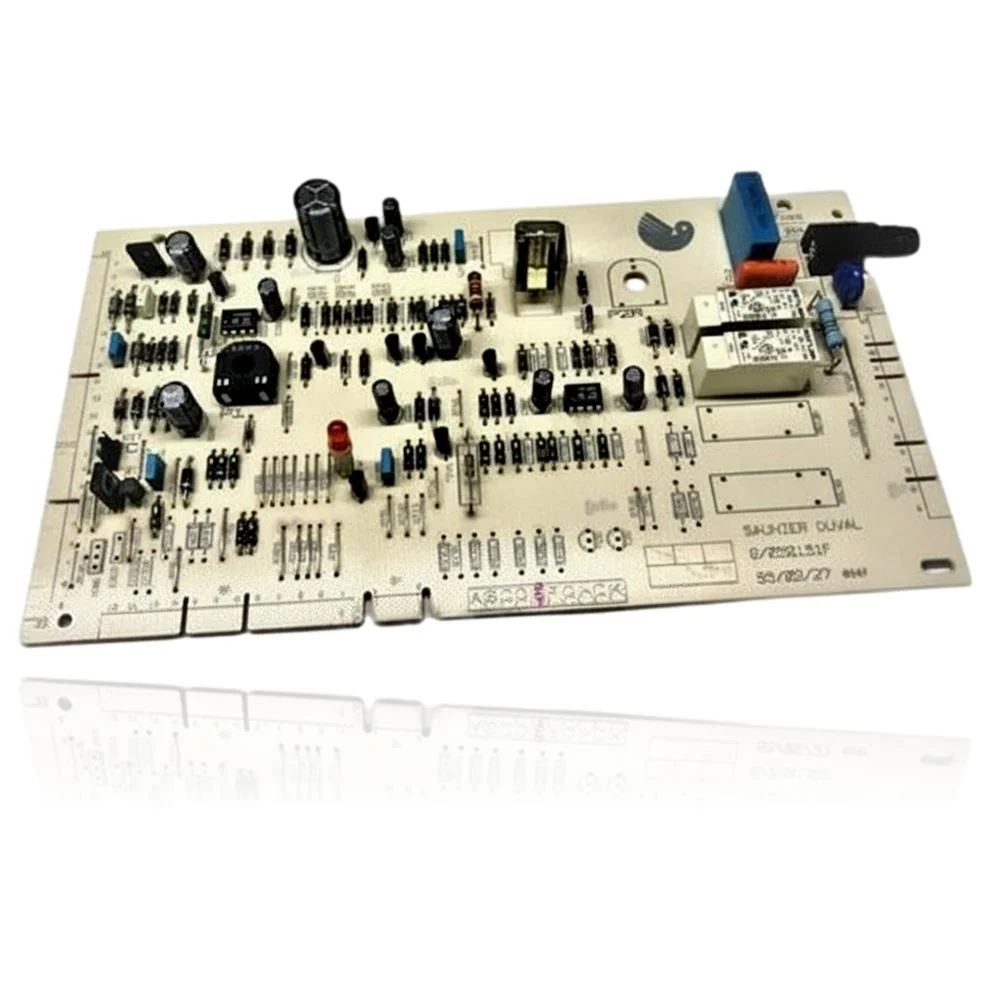

Elektronikplatine Saunier Duval Thelia 23E Ref. 05712800
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Saunier Duval Thelia 23E die Steuerung des Zündens, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei Fehlern kann es sein, dass der Heizkessel nicht startet, sich blockiert oder erratisch funktioniert und Fehler wie F.28, F.61, F.62, F.63 oder F.64 anzeigt. Diese Platine ist kompatibel mit mehreren Modellen, einschließlich Thelia 23 E und 623 E sowie Themis 23 E, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome einer Fehlfunktion festgestellt werden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 05712800
- Garantie
- 1 Jahr
Saunier Duval Heizkessel, die mit der Referenz 05712800 kompatibel sind
Elektronische Platine mit der Referenz 05712800. Drei nachgewiesene Kompatibilitäten: 23 E und 623 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval 23 E | Thelia | Kontrastiert |
| Saunier Duval 623 E | Thelia | Kontrastiert |
| Saunier Duval 23 E | Themis | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05712800 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05712800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 05712800 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel startet nicht, es leuchtet keine Kontrollleuchte und es ist nichts zu hören, wenn Wärme angefordert wird.
Ursache: Die Elektronikplatine ist dafür verantwortlich, den Befehl zu empfangen und die restlichen Komponenten zu steuern. Wenn sie beschädigt ist, gelangt kein Strom zu den anderen Teilen.
Überprüfen Sie die Sicherung der Platine und die Netzversorgung, bevor Sie sie als defekt betrachten.
- 02
Auf dem Display erscheint ein fester Fehlercode, der nicht verschwindet, auch wenn der Kessel zurückgesetzt wird.
Ursache: Die Platine verwaltet das Auslesen von Sonden und Sicherheitsvorrichtungen. Ein interner Fehler wird in einen Code übersetzt, der sich nicht zurücksetzen lässt.
Notiere den genauen Code und konsultiere das Handbuch deines Modells, da manchmal ein externer Sensor und nicht die Platine selbst angezeigt wird.
- 03
Der Kessel zündet den Brenner, schaltet sich aber nach wenigen Minuten von selbst aus, ohne ein klares Muster.
Ursache: Ein intermittierender Fehler auf der Platine verursacht falsche Messwerte der Sonden und schaltet das Gas aus Sicherheitsgründen ab.
Schließe zuerst die Temperatursensoren und den Druckschalter aus, da sie das gleiche Symptom zeigen und günstiger zu überprüfen sind.
- 04
Die Fernbedienung oder das Thermostat können die Temperatur oder den Modus des Heizkessels nicht ändern.
Ursache: Die Platine interpretiert die Befehle, die sie vom Steuergerät erhält. Wenn ihr Kommunikationskreis ausfällt, hört sie auf, darauf zu reagieren.
Versuchen Sie, die Steuerungen direkt am Heizkessel zu bedienen, um zu sehen, ob der Fehler am Bedienfeld oder an der Steuerplatine selbst liegt.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.28 | Fehler: erfolglose Zündung beim Start | Die Leiterplatte kann defekt sein (fehlerhafte Elektronik) oder der Mehrfachstecker ist falsch eingesteckt, sodass die Zündung nicht gesteuert werden kann; Spannungsversorgung und Massen, die Durchgängigkeit des Kabelbaums und den Sitz des Multipin-Steckers auf der Leiterplatte prüfen, bevor sie ausgetauscht wird. |
| F.61 | Fehler bei der Ansteuerung der Gasarmatur | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| F.62 | Fehler bei der Abschaltverzögerung des Gasventils | Ein elektronischer Fehler auf der Platine kann einen verzögerten Schließbefehl oder eine verspätete Flammenerkennung aufrechterhalten; das Steuersignal an den Ventilklemmen prüfen und, wenn der Abschaltbefehl ohne äußere Ursache bestehen bleibt, die Leiterplatte austauschen. |
| F.63 | EEPROM-Fehler | Defekt im Speicher der Platine (EEPROM) oder Datenkorruption; mit Neustarts/Selbsttest bestätigen, stabile Spannungen prüfen und, wenn der Fehler weiterhin besteht, die Leiterplatte austauschen. |
| F.64 | Fehler in der Elektronik / NTC | Die Elektronik der Leiterplatte meldet sich als defekt oder wertet Fühler aufgrund eines internen Fehlers falsch aus; Fühler/Kabelbaum prüfen und, wenn diese korrekt sind, liegt die Ursache in der Platine. |
| F.65 | Störung: Temperatur der Elektronik | Die Platine erkennt Übertemperatur oder ihr interner Temperaturschaltkreis fällt aus; Belüftung/Umgebung und die Temperatur im Elektronikgehäuse prüfen und, wenn der Fehler ohne äußere Ursache erneut auftritt, die Leiterplatte austauschen. |
| F.67 | Störung: Elektronik/Flamme | Das Ionisationssignal ist aufgrund eines Defekts im Flammenschaltkreis der Leiterplatte nicht plausibel; Zündelektrode/Verkabelung prüfen und, wenn das Signal bei korrekter Hardware weiterhin anomal bleibt, liegt die Ursache in der Elektronik der Platine. |
| F.70 | Ungültiger Produktcode (DSN) | Display und/oder Leiterplatte wurden ausgetauscht, ohne den Produkt-/DSN-Code neu zu konfigurieren; mit dem Servicemenü prüfen und den Code neu programmieren oder, falls nicht möglich, die korrekte Leiterplatte austauschen/konfigurieren. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
