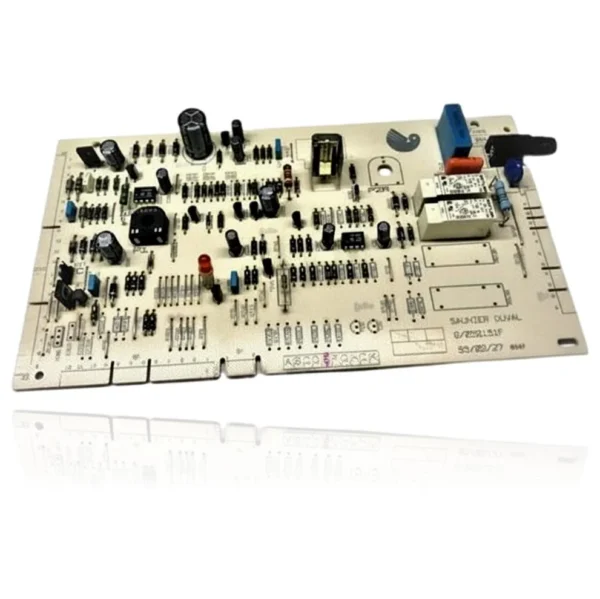

Placa Electrónica Saunier Duval Thelia 23E Ref. 05712800
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Saunier Duval Thelia 23E se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, es posible que la caldera no arranque, se bloquee o funcione de manera errática, mostrando errores como F.28, F.61, F.62, F.63 o F.64. Esta placa es compatible con varios modelos, incluyendo Thelia 23 E y 623 E, así como Themis 23 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos síntomas de mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05712800
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05712800
Placa electrónica con referencia 05712800. Tres compatibilidades contrastadas: 23 E y 623 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 E | Thelia | Contrastada |
| Saunier Duval 623 E | Thelia | Contrastada |
| Saunier Duval 23 E | Themis | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05712800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05712800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05712800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca, no se enciende ningún testigo ni se oye nada al pedir calor
Causa: La placa electrónica es la encargada de recibir la orden y controlar el resto de componentes. Si está dañada, no llega corriente a nada.
Revisa el fusible de la placa y la alimentación de red antes de darla por muerta.
- 02
En la pantalla aparece un código de error fijo que no desaparece aunque se rearme la caldera
Causa: La placa gestiona la lectura de sondas y seguridades. Un fallo interno se traduce en un código que no se resetea.
Anota el código exacto y consúltalo en el manual de tu modelo, porque a veces señala un sensor externo y no la placa en sí.
- 03
La caldera enciende el quemador pero se apaga sola a los pocos minutos, sin un patrón claro
Causa: Un fallo intermitente en la placa provoca lecturas erróneas de las sondas y corta el gas por seguridad.
Descarta antes las sondas de temperatura y el presostato, que dan el mismo síntoma y son más baratos de comprobar.
- 04
El mando o el termostato no consiguen cambiar la temperatura ni el modo de la caldera
Causa: La placa interpreta las órdenes que le llegan del mando. Si su circuito de comunicación falla, deja de responder a ellas.
Prueba a manejar los controles directamente en la caldera para ver si el fallo es del mando o de la propia placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Error: encendido sin éxito al arrancar | La placa electrónica puede fallar (electrónica defectuosa) o tener el conector múltiple mal enchufado, impidiendo gestionar el encendido; verificar alimentación y masas, continuidad del mazo y asiento del multipin en la PCB antes de sustituirla. |
| F.61 | Error en la activación de la valvulería de gas | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.62 | Error en el retardo de desconexión de la válvula de gas | Un fallo electrónico en la placa puede mantener orden de cierre retardado o lectura de llama tardía; verificar señal de control en bornes de válvula y, si la orden de corte persiste sin causa externa, sustituir PCB. |
| F.63 | Fallo EEPROM | Defecto en la memoria de la placa (EEPROM) o corrupción de datos; confirmar con reinicios/auto-test, comprobar tensiones estables y, si el fallo persiste, sustituir la PCB. |
| F.64 | Fallo en la electrónica / NTC | La electrónica de la PCB se declara defectuosa o interpreta mal sondas por error interno; verificar sondas/mazo y, si son correctos, la causa es la placa. |
| F.65 | Fallo: t.ª de la electrónica | La placa detecta sobretemperatura o falla su circuito térmico interno; comprobar ventilación/entorno y temperatura en caja electrónica y, si reaparece sin causa externa, sustituir PCB. |
| F.67 | Fallo: electrónica/llama | La señal de ionización no es plausible por defecto del circuito de llama en la PCB; verificar electrodo/cableado y, si la señal sigue anómala con hardware correcto, la causa es la electrónica de la placa. |
| F.70 | Código del producto no válido (DSN) | Se ha sustituido pantalla y/o placa de circuitos impresos sin reconfigurar el código del producto/DSN; verificar con menú de servicio y reprogramar el código o, si no es posible, sustituir/configurar la PCB correcta. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05712800
- Referencia de catálogo
- 05712800
- SKU interno Uniclima
- MECT23
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 623 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05712800
¿Esta placa vale para una Themis 23E o solo para la Thelia?
¿Es la misma placa para la Thelia 23E que para la Themis 23E?
