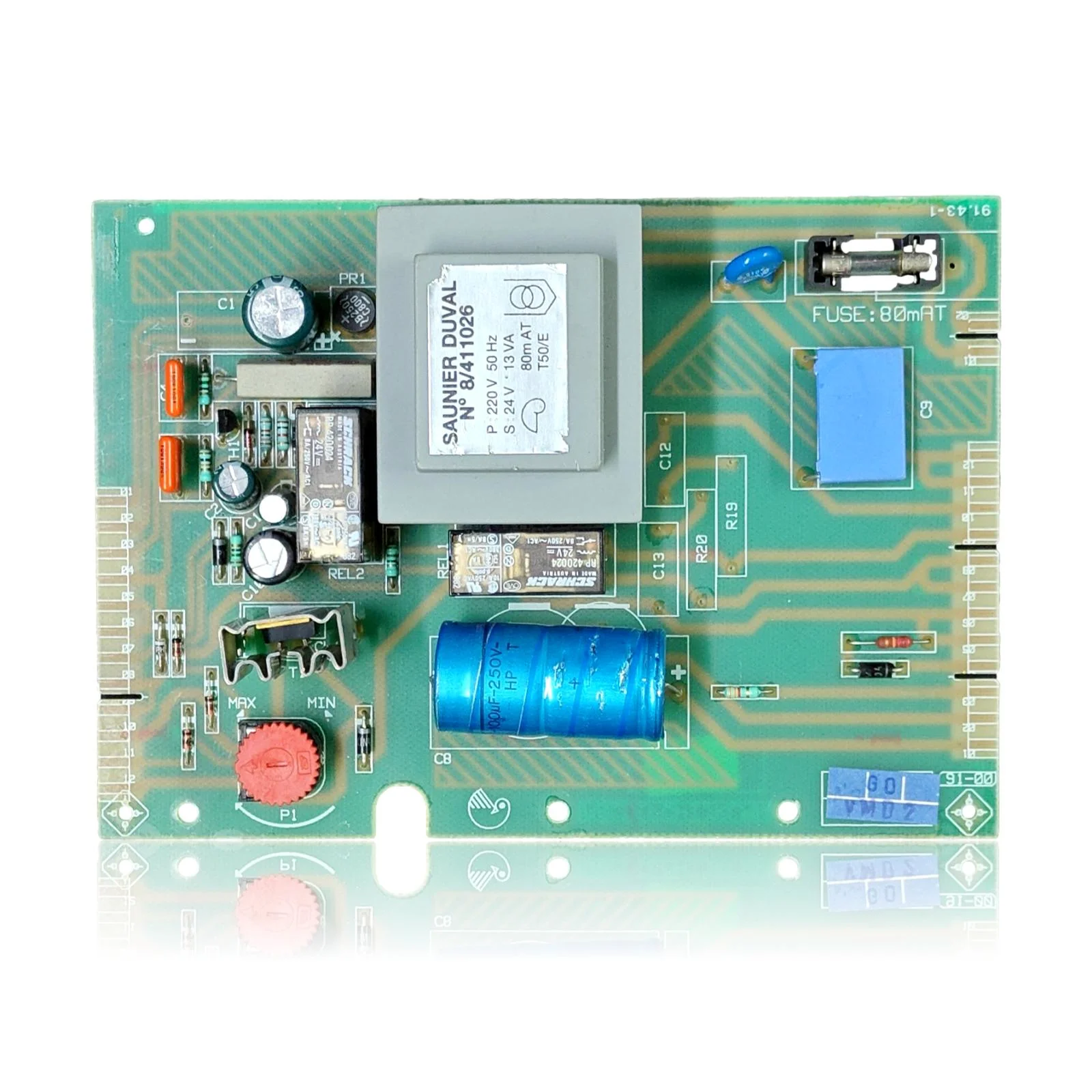

Placa Electrónica Saunier Duval SD623 Ref. 051687
Cuando abres el grifo de agua caliente, la Placa Electrónica Saunier Duval SD623 Ref. 051687 se encarga de controlar el encendido y la modulación del quemador, así como la bomba y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o funciona de manera errática, pudiendo aparecer errores como F.42 o F.61. Es compatible con la caldera Saunier Duval SD623E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente estos síntomas de mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 051687
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 051687
Placa electrónica con referencia 051687. Una compatibilidad contrastada: SD623E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval SD623E | SD623E | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 051687 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 051687; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 051687
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y el display está apagado
Causa: El transformador de la placa no está suministrando los 24V necesarios para que la caldera funcione
Mide la tensión de salida del transformador (debería dar unos 24V); si no marca nada, revisa el cableado de entrada a 220V antes de considerar que la placa está dañada.
- 02
La bomba, el ventilador o la válvula de gas no funcionan aunque la caldera intenta encenderse
Causa: Los relés de la placa son los encargados de enviar corriente a estos componentes; si uno de ellos falla, el componente correspondiente no recibirá tensión
Escucha si los relés hacen clic al solicitar el encendido; si uno no suena mientras el otro sí, el problema está en ese relé.
- 03
La caldera enciende de forma irregular, a veces funciona y a veces no
Causa: Un relé desgastado o un fallo temporal en el control eléctrico de la placa puede causar respuestas inconsistentes
Intenta encender la caldera varias veces seguidas y observa si falla en el mismo momento de la secuencia; un fallo recurrente en el mismo paso puede ayudar a identificar el componente defectuoso.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.42 | Fallo resistencia codif. (probablemente en combinación con F.70). | La resistencia de codificación del tipo de gas ubicada en la placa (SD623) puede estar abierta/cortocircuitada o mal leída. Verificar continuidad/valor de la resistencia en la PCB y, tras sustitución de placa, ajustar/confirmar el DSN y la codificación del producto en menú de servicio. |
| F.61 | Fallo en la activación de la valvulería de gas. | El driver/salida de la placa (SD623) que excita la válvula de gas puede fallar o quedar en cortocircuito a masa. Comprobar que la placa entrega la tensión correcta a la EV durante demanda y descartar bobinas/cableado antes de atribuirlo al PCB. |
| F.62 | Fallo en el retardo de desconexión de la valvulería de gas. | La placa (SD623) puede no cortar a tiempo la alimentación de la EV o interpretar erróneamente el apagado de llama. Verificar que la EV cae a 0 V al parar y que no existe retardo indebido desde la orden; si la válvula/cableado están bien, el fallo es de PCB. |
| F.63 | Fallo: EEPROM. | Memoria interna de la placa SD623 corrupta/defectuosa. Intentar reset y borrado de averías; si reaparece, comprobar alimentación/ruido eléctrico y sustituir la placa. |
| F.64 | Fallo en la electrónica / NTC. | La circuitería/ADC de lectura en la placa SD623 puede dar lecturas erróneas aunque las NTC estén bien. Verificar ohmios de NTC y continuidad de cableado; si son correctos, el origen es la PCB. |
| F.65 | Fallo: t.ª de la electrónica. | Sobrecalentamiento real de la SD623 o fallo del sensor térmico integrado en placa. Comprobar ventilación y temperatura real; si es normal y el error persiste, la placa está defectuosa. |
| F.67 | Fallo: electrónica/llama. | El control de llama de la SD623 no procesa correctamente la señal de ionización. Medir corriente de ionización y continuidad de masa; si la señal es correcta y el fallo sigue, la placa es la causante. |
| F.70 | Código del producto no válido (DSN). | Tras sustituir simultáneamente pantalla y placa SD623 no se reconfiguró el DSN o no coincide la resistencia de codificación. Verificar/ajustar el código de producto en servicio técnico y comprobar la resistencia de codificación/cableado asociado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 051687
- Referencia de catálogo
- 051687
- SKU interno Uniclima
- PLCSD623
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión primario transformador
- 220V 50Hz
- Tensión secundario transformador
- 24V 13VA
- Termofusible transformador
- 80mA T, clase T50/E
- Fusible de la placa
- 80mAT
- Relé (REL1 y REL2)
- Schrack RP420024, 24V=, 8A/250V~AC1, Made in Austria
- Condensador C8
- 400µF -250V- HP T
Dudas frecuentes sobre la placa electrónica 051687
¿Saunier Duval fabrica esta placa de la SD623E?
¿Qué relés lleva la placa de la Saunier Duval SD623E y de dónde son?
¿Cuándo hay que cambiar esta placa de la SD623E?
¿Qué transformador monta la placa de la Saunier Duval SD623E?
