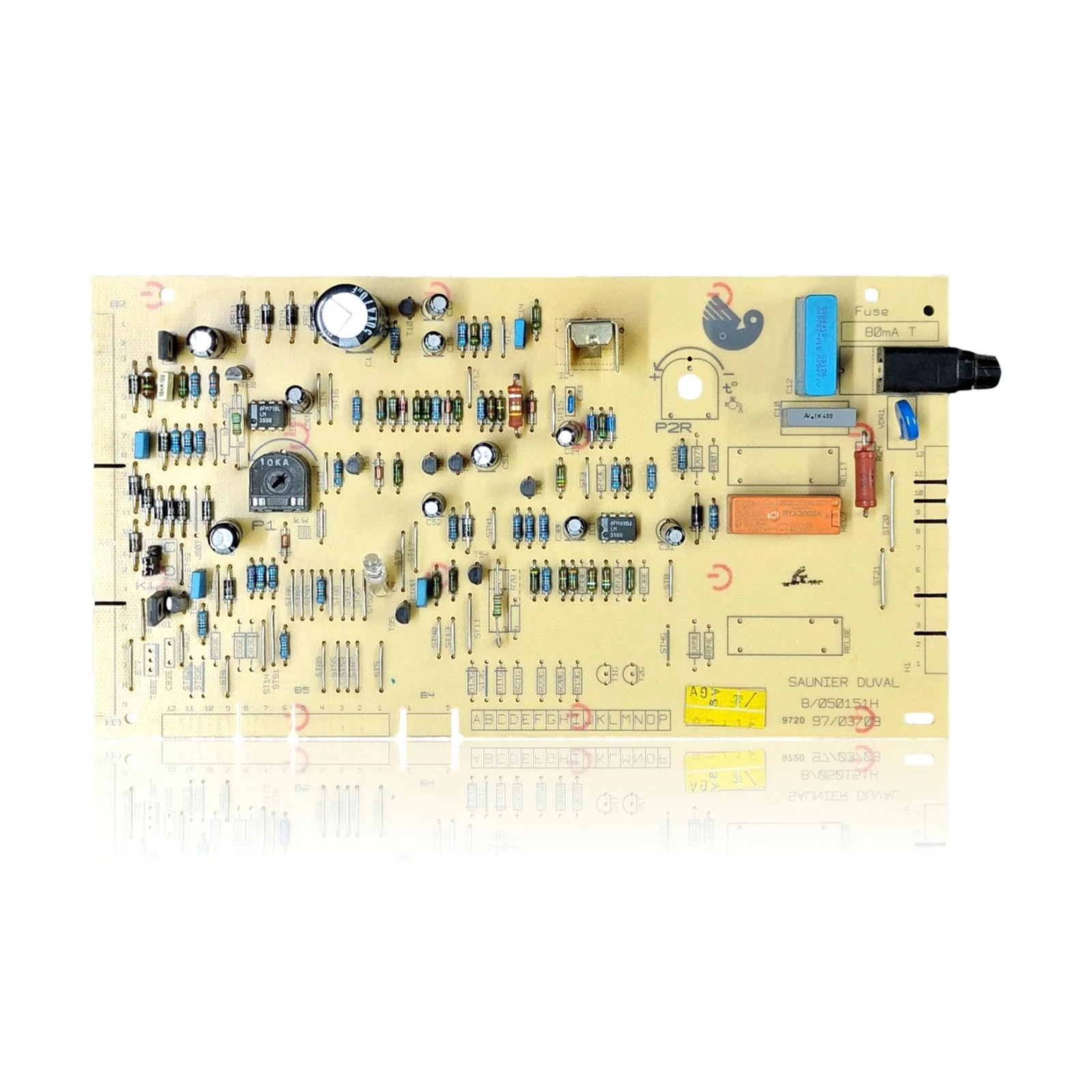

Placa Electrónica Saunier Duval Themis 23E Ref. 05712800
La Placa Electrónica Saunier Duval Themis 23E es el componente que controla funciones clave como el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un funcionamiento errático, mostrando errores como F.28, F.61, F.62, F.63 o F.64. Esta pieza es compatible con varios modelos de las gamas Thelia y Themis, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos síntomas o errores en el funcionamiento de la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05712800
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05712800
Placa electrónica con referencia 05712800. Tres compatibilidades contrastadas: 23 E y 623 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 E | Thelia | Contrastada |
| Saunier Duval 623 E | Thelia | Contrastada |
| Saunier Duval 23 E | Themis | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05712800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05712800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05712800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no muestra ninguna señal: ni luces, ni pantalla, ni intenta encenderse
Causa: La placa no activa su circuito de control y no envía órdenes al resto de componentes
Mira que llega corriente a la placa y que su fusible interno no está fundido antes de cambiarla
- 02
En la pantalla aparece un código de error que no se borra al reiniciar
Causa: El microprocesador de la placa detecta una lectura incorrecta y bloquea la caldera por seguridad
Revisa el sensor o componente relacionado con ese código específico antes de considerar la placa como averiada
- 03
El mando a distancia o el termostato no controlan la caldera, como si no respondiera
Causa: La placa gestiona la comunicación con el mando y, si su controlador de bus falla, no entiende las órdenes
Mira el cableado y los conectores del bus entre la placa y el mando antes de cambiar la placa
- 04
La caldera se apaga sola de forma intermitente, sin un patrón fijo
Causa: Un fallo ocasional en la placa, como una soldadura floja, provoca la pérdida de una señal de seguridad de forma aleatoria
Verifica que todos los conectores de la placa estén bien ajustados y sin óxido antes de reemplazarla
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Error: encendido sin éxito al arrancar | La placa electrónica puede fallar (electrónica defectuosa) o tener el conector múltiple mal enchufado, impidiendo gestionar el encendido; verificar alimentación y masas, continuidad del mazo y asiento del multipin en la PCB antes de sustituirla. |
| F.61 | Error en la activación de la valvulería de gas | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.62 | Error en el retardo de desconexión de la válvula de gas | Un fallo electrónico en la placa puede mantener orden de cierre retardado o lectura de llama tardía; verificar señal de control en bornes de válvula y, si la orden de corte persiste sin causa externa, sustituir PCB. |
| F.63 | Fallo EEPROM | Defecto en la memoria de la placa (EEPROM) o corrupción de datos; confirmar con reinicios/auto-test, comprobar tensiones estables y, si el fallo persiste, sustituir la PCB. |
| F.64 | Fallo en la electrónica / NTC | La electrónica de la PCB se declara defectuosa o interpreta mal sondas por error interno; verificar sondas/mazo y, si son correctos, la causa es la placa. |
| F.65 | Fallo: t.ª de la electrónica | La placa detecta sobretemperatura o falla su circuito térmico interno; comprobar ventilación/entorno y temperatura en caja electrónica y, si reaparece sin causa externa, sustituir PCB. |
| F.67 | Fallo: electrónica/llama | La señal de ionización no es plausible por defecto del circuito de llama en la PCB; verificar electrodo/cableado y, si la señal sigue anómala con hardware correcto, la causa es la electrónica de la placa. |
| F.70 | Código del producto no válido (DSN) | Se ha sustituido pantalla y/o placa de circuitos impresos sin reconfigurar el código del producto/DSN; verificar con menú de servicio y reprogramar el código o, si no es posible, sustituir/configurar la PCB correcta. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05712800
- Referencia de catálogo
- 05712800
- SKU interno Uniclima
- PLCTHMS23
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión de alimentación
- 230V
- Fusible
- 80mA T
- Relé, tensión de bobina
- 24V DC
- Relé, contactos
- 8A / 250V~ / AC1
- Código de placa (cara de componentes)
- 8/050151H
- Fecha / lote de fabricación
- 97/03/08, lote 9720
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 623 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
