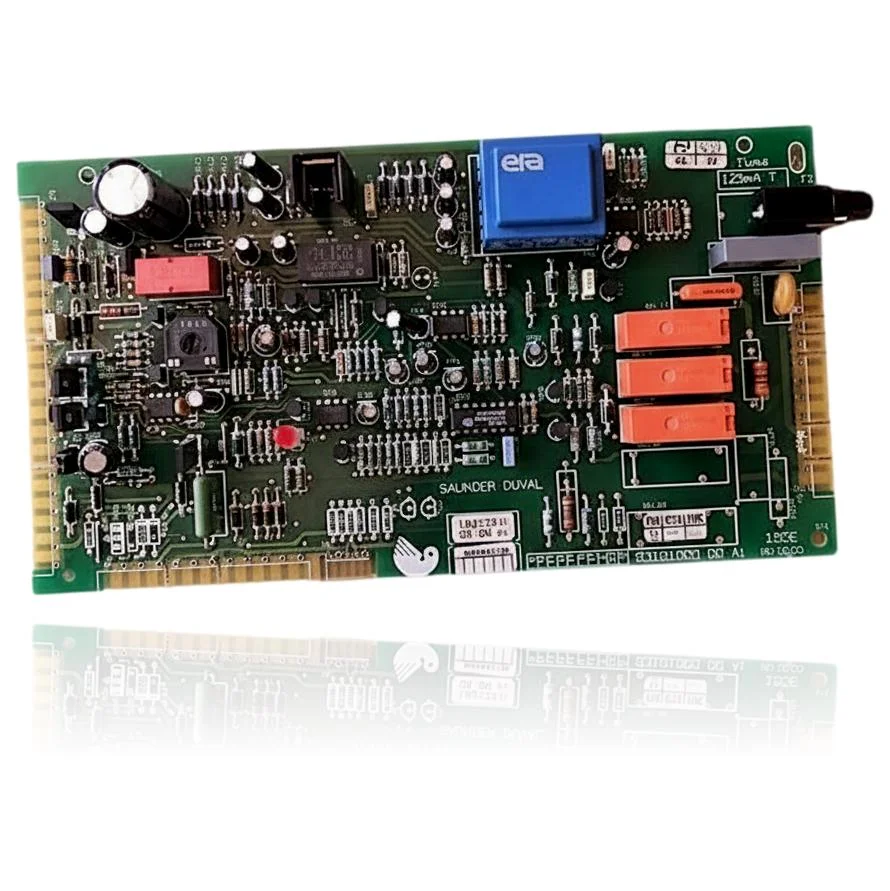

Placa Electrónica Saunier Duval THEMIS23E Ref. 05712800
Placa electrónica de caldera: la tarjeta que gestiona el encendido, la modulación de llama y el resto de funciones del equipo. Esta unidad es compatible con las calderas Thelia 23E, Thelia 623E y Themis 23E. El cambio requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando el equipo no enciende, no modula o muestra errores de placa que no se resuelven revisando otros componentes.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05712800
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05712800
Placa electrónica con referencia 05712800. Tres compatibilidades contrastadas: 23 E y 623 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 E | Thelia | Contrastada |
| Saunier Duval 623 E | Thelia | Contrastada |
| Saunier Duval 23 E | Themis | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05712800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05712800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05712800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende en ningún momento, ni intenta arrancar.
Causa: La placa gestiona la secuencia de encendido; si no arranca, no hay intento de llama.
Mira que la caldera tenga la presión de agua correcta y que no haya bloqueos visibles antes de cambiar la placa.
- 02
La caldera no modula: siempre da el mismo golpe de calor, a tope o al mínimo.
Causa: La modulación de llama depende de la señal que envía la placa a la válvula de gas.
Revisa que la sonda de temperatura, si la caldera la lleva, esté bien conectada antes de sustituir la placa.
- 03
Aparece un código de error de placa que no se soluciona revisando otros componentes.
Causa: Ese código lo genera el microprocesador de la placa al detectar un fallo interno.
Verifica primero que el error no dependa de otro componente mencionado en el manual, como la sonda o el presostato.
- 04
El equipo no responde a ninguna orden del mando o del panel de control.
Causa: La placa interpreta las órdenes del mando; si falla, la caldera no reacciona.
Prueba el mando directamente en otro terminal si es posible, para descartar que el fallo esté en el mando.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Error: encendido sin éxito al arrancar | La placa electrónica puede fallar (electrónica defectuosa) o tener el conector múltiple mal enchufado, impidiendo gestionar el encendido; verificar alimentación y masas, continuidad del mazo y asiento del multipin en la PCB antes de sustituirla. |
| F.61 | Error en la activación de la valvulería de gas | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.62 | Error en el retardo de desconexión de la válvula de gas | Un fallo electrónico en la placa puede mantener orden de cierre retardado o lectura de llama tardía; verificar señal de control en bornes de válvula y, si la orden de corte persiste sin causa externa, sustituir PCB. |
| F.63 | Fallo EEPROM | Defecto en la memoria de la placa (EEPROM) o corrupción de datos; confirmar con reinicios/auto-test, comprobar tensiones estables y, si el fallo persiste, sustituir la PCB. |
| F.64 | Fallo en la electrónica / NTC | La electrónica de la PCB se declara defectuosa o interpreta mal sondas por error interno; verificar sondas/mazo y, si son correctos, la causa es la placa. |
| F.65 | Fallo: t.ª de la electrónica | La placa detecta sobretemperatura o falla su circuito térmico interno; comprobar ventilación/entorno y temperatura en caja electrónica y, si reaparece sin causa externa, sustituir PCB. |
| F.67 | Fallo: electrónica/llama | La señal de ionización no es plausible por defecto del circuito de llama en la PCB; verificar electrodo/cableado y, si la señal sigue anómala con hardware correcto, la causa es la electrónica de la placa. |
| F.70 | Código del producto no válido (DSN) | Se ha sustituido pantalla y/o placa de circuitos impresos sin reconfigurar el código del producto/DSN; verificar con menú de servicio y reprogramar el código o, si no es posible, sustituir/configurar la PCB correcta. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05712800
- Referencia de catálogo
- 05712800
- SKU interno Uniclima
- PLTHM23E
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- corriente
- 1250 mA
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 623 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
