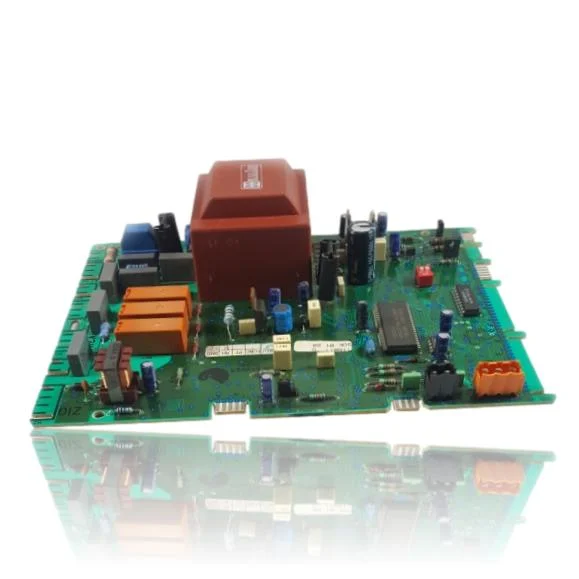

Placa Electrónica Caldera Saunier Duval Isofast C28 E1
La placa electrónica de la caldera Saunier Duval Isofast C28 E1 es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades del aparato. Cuando falla, la caldera puede no arrancar, bloquearse o mostrar un funcionamiento errático. Los usuarios pueden notar códigos de error como 13, que indica un fallo en el circuito impreso principal, o 20, que señala un defecto de comunicación entre la interfaz de usuario y la placa principal. Esta placa es compatible con otros modelos de la gama Isofast, como el C 28 E1 NOX y el C 35 E1, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten los síntomas mencionados o los códigos de error asociados.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1019000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no responde a los mandos y la pantalla está apagada.
Causa: La placa recibe corriente, pero no activa sus circuitos internos porque el fusible de entrada ha saltado.
Desenchufa la caldera y revisa el fusible de la placa; si está negro o con el filamento cortado, puede ser la causa del problema.
- 02
La pantalla y los testigos luminosos están apagados, aunque la caldera tiene corriente.
Causa: El transformador de la placa puede estar fallando y no está alimentando la pantalla ni la electrónica de control.
Verifica que hay corriente en la caldera comprobando otros aparatos y asegurándote de que el diferencial no ha saltado.
- 03
La caldera no responde a los mandos, aunque parece tener corriente.
Causa: El microprocesador de la placa puede estar bloqueado o dañado, impidiendo que procese órdenes a pesar de recibir alimentación.
Desconecta la caldera de la corriente durante dos minutos y vuelve a conectarla; si sigue sin responder, el problema puede estar en la placa.
- 04
El fusible de la placa está fundido, ennegrecido o con el filamento roto.
Causa: Un fusible fundido indica un cortocircuito o sobrecarga en algún componente de la placa, no es solo un fallo del fusible.
Antes de cambiar el fusible, revisa si hay componentes quemados o con olor a quemado; si el fusible se funde de nuevo, el problema es más grave.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- SKU interno Uniclima
- MEIC28E1
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

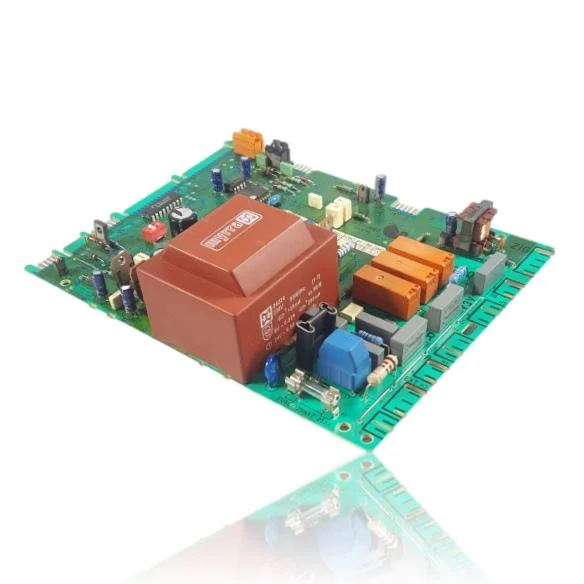

- Tensión
- 230V (impreso en el borde de la placa)
- Marcado en el borde de la placa
- ZIG
- Transformador
- myrra (logo legible con claridad)
Dudas frecuentes sobre la placa electrónica S1019000
¿Sirve esta placa para una Isofast C24E V1 o solo para la C28E1?
¿Cuándo hay que cambiar esta placa de la Isofast C28E1?
