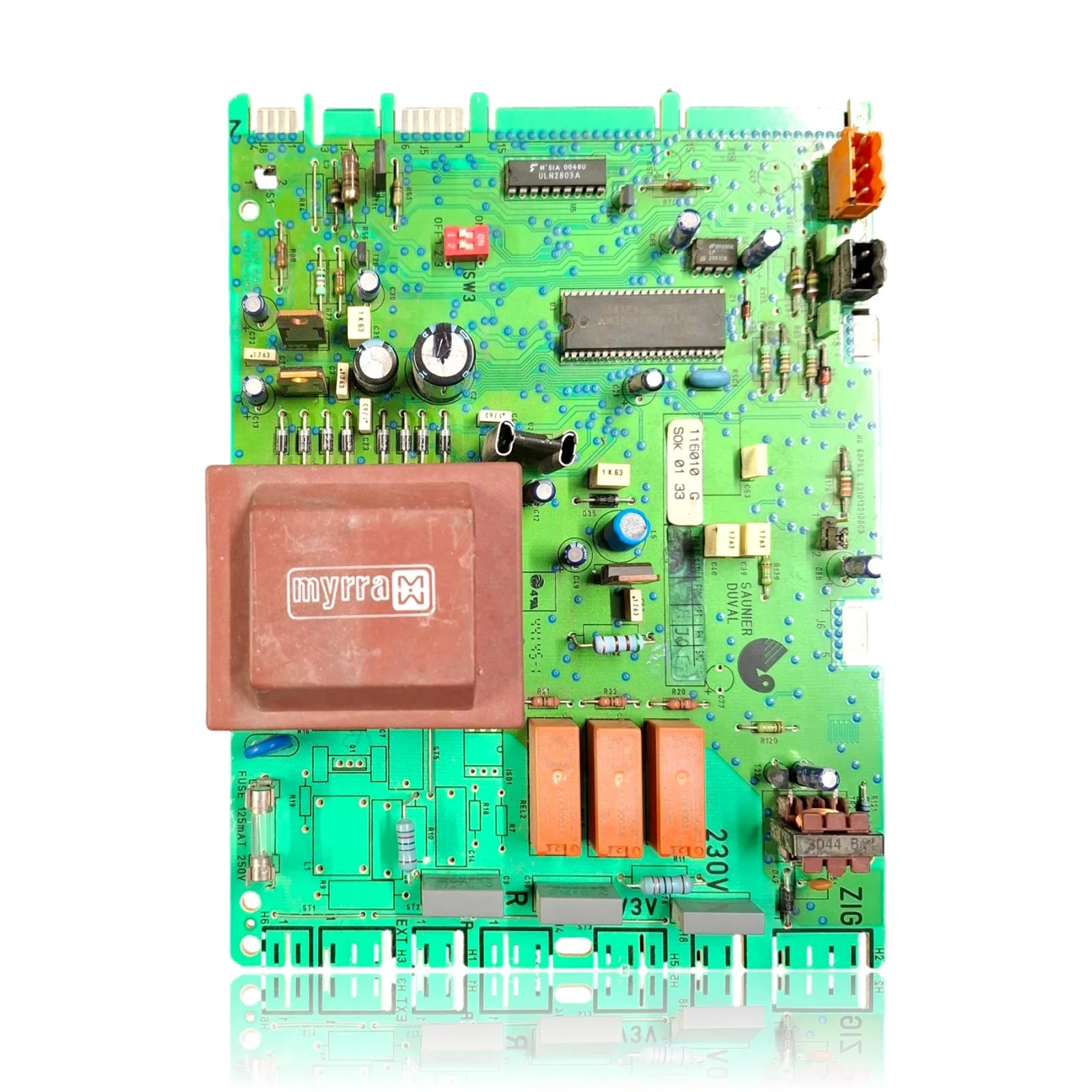

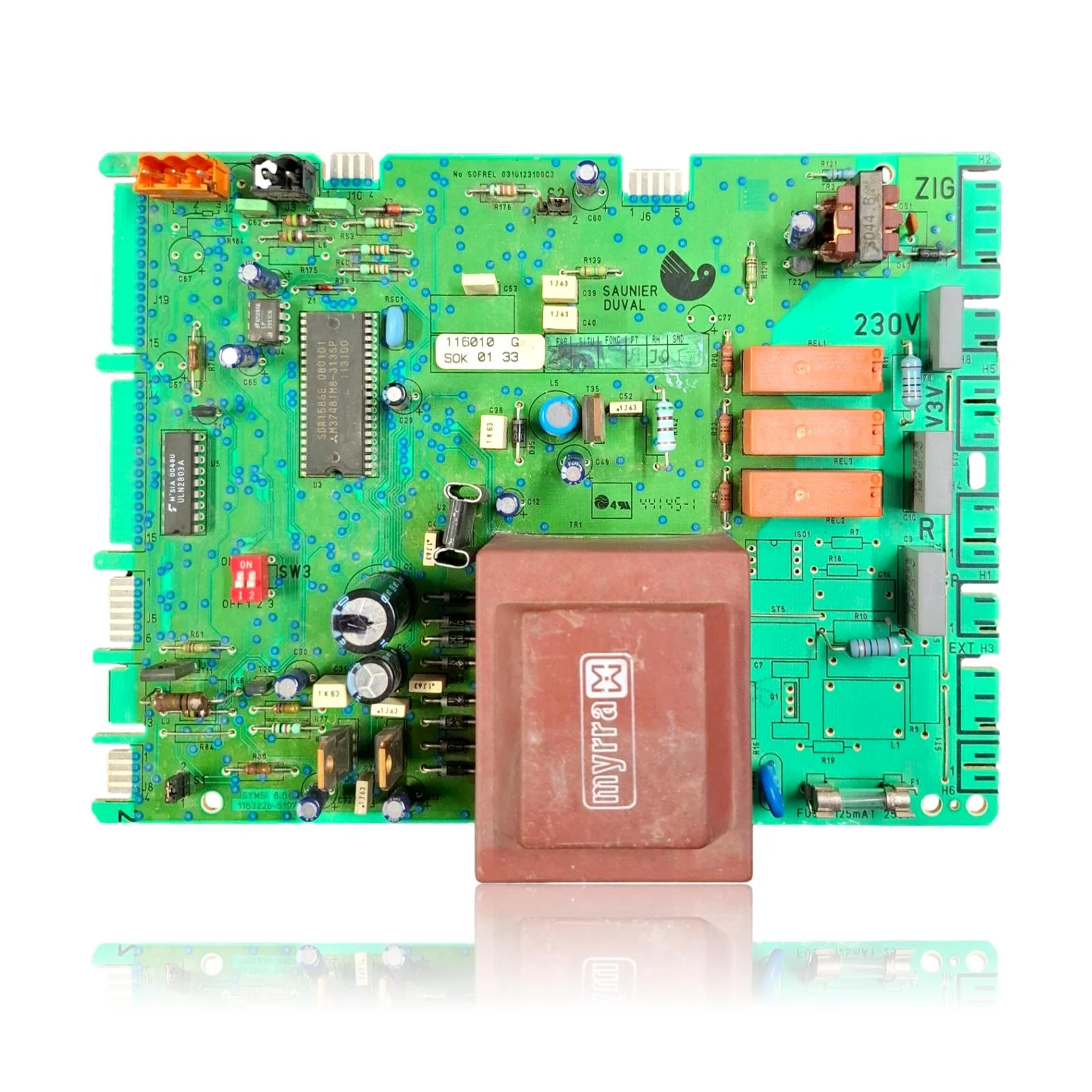

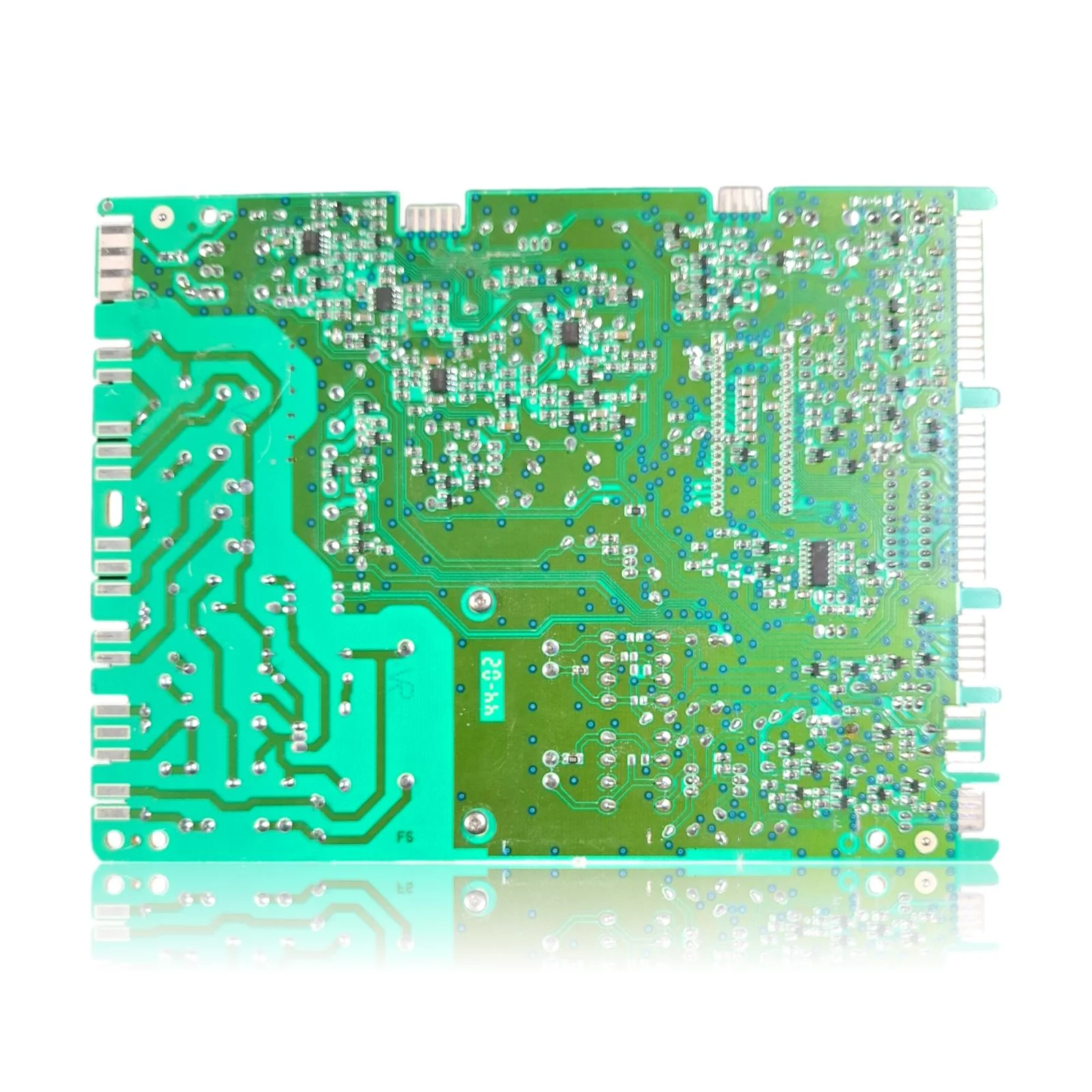

Placa Electrónica Saunier Duval Isofast C 35 E1 Ref. S1019000
La Placa Electrónica Saunier Duval Isofast C 35 E1 Ref. S1019000 es un componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Se debe prestar atención a los códigos de error 13 y 20, que indican problemas en el autodiagnóstico o en la comunicación entre la interfaz y la placa. Esta placa es compatible con modelos como el Isofast C 28 E1, C 28 E1 NOX y F 35 E1, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas o fallos en el funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1019000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada: no se enciende ningún piloto ni la pantalla.
Causa: El fusible de la placa podría haberse fundido, impidiendo que la corriente llegue al circuito.
Antes de cambiar la placa, mira si el fusible está fundido y mide la continuidad si tienes un tester.
- 02
La caldera enciende el quemador, pero la llama sube y baja sin control, como si no modulase bien.
Causa: El componente que controla la válvula de gas desde la placa podría fallar y perder precisión en la modulación.
Observa si la llama se comporta de forma errática a diferentes niveles de demanda antes de culpar a la placa.
- 03
Aparece un código de error relacionado con la comunicación interna de la placa.
Causa: El circuito principal de control podría fallar de manera intermitente, generando avisos sin una causa externa real.
Resetea la caldera y comprueba si el error vuelve a aparecer en el mismo punto del ciclo de encendido.
- 04
El mando no recibe respuesta de la caldera aunque está bien conectado.
Causa: Un fallo en el regulador de alimentación de la placa podría dejar sin corriente estable a la parte de comunicación.
Comprueba que el cableado del bus de comunicación no tiene roturas ni falsos contactos antes de cambiar la placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | La placa principal no pasa el autodiagnóstico. | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| 20 | Problema de comunicación entre la interfaz y la placa principal. | Hay un fallo en el canal de comunicación entre la interfaz de usuario y la placa principal. Puede ser por incompatibilidad entre ambos, o por un problema en los conectores o el cableado. Comprueba que la interfaz recibe corriente de la placa, revisa los conectores y el cableado, y prueba con una interfaz que sepas que funciona. Si el problema sigue, la causa es la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- SKU interno Uniclima
- PLCASTC35
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión de alimentación
- 230V
- Fusible
- FUSE 125mAT 250V

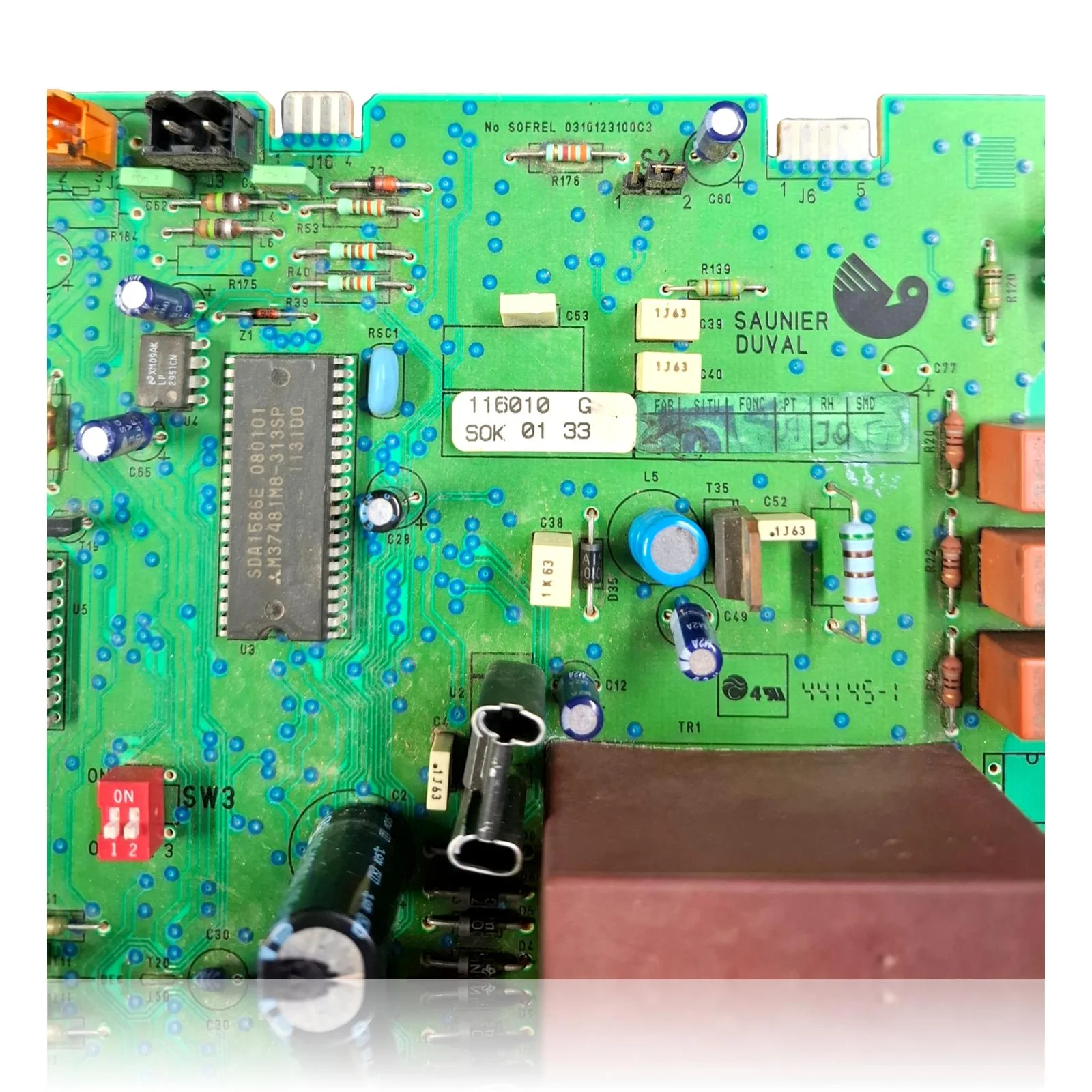

- Código interno de fábrica (placa física)
- 116010 G / SOK 01 33
- Código integrado driver
- ULN2803A
- Circuito integrado principal
- SDA1586E 080101
- Circuito integrado secundario
- LM3748IM8-313SP 113100
- Fabricante
- Saunier Duval
- Compatibilidad ref. OEM S1019000
- Saunier Duval Isofast C35E1 (y C28E1, F28E2, F35E1, Isomax C28E2/F28E2)
Dudas frecuentes sobre la placa electrónica S1019000
¿Vale esta placa Ref. S1019000 para una Saunier Duval Isofast C 35 E1?
¿Qué componentes lleva montados la placa S1019000?
