Placa Electrónica Saunier Duval Isofast F 28 E1 Ref. S1019000

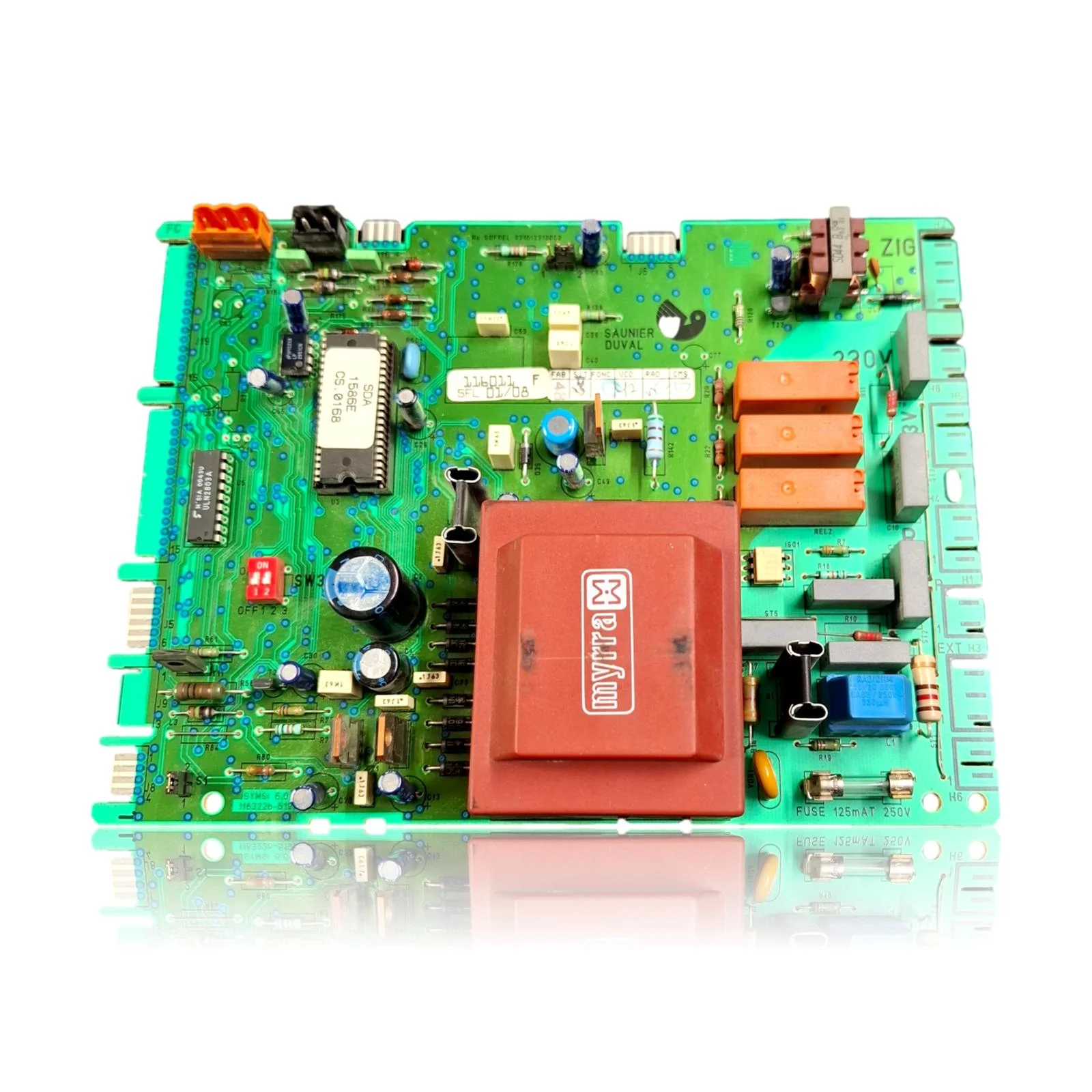

Placa electrónica principal para calderas Saunier Duval Isofast (C/F 28 E1, C/F 35 E1) e Isomax (C 28 E2, F 28 E2). Lleva el circuito integrado SDA 1586E CS.0168, un transformador Myrra con código 42430-2, tres relés y un fusible de 125mAT 250V. El código de placa leído en la serigrafía es 116011 F.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente muerta, ni un piloto encendido.
Causa: Un fallo en el transformador o en el fusible de la placa corta la alimentación al resto del circuito.
Mide con un multímetro si el fusible de la placa está fundido antes de dar la placa por perdida.
- 02
Enciende un momento y se apaga, repitiendo el ciclo una y otra vez.
Causa: La placa aborta el arranque en un punto concreto de la secuencia por un fallo de control interno.
Mira en qué momento exacto se corta, antes de la llama, con llama o al modular, para acotar si es la placa u otro componente.
- 03
El mando de la caldera no responde a los cambios de temperatura.
Causa: El microcontrolador de la placa no gestiona correctamente la señal recibida del termostato.
Prueba con otro termostato o puentea la demanda para descartar que el fallo esté en el mando y no en la placa.
- 04
Aparece un código de error que se repite tras cada intento de rearme.
Causa: La placa detecta un fallo interno persistente y no deja avanzar el ciclo de encendido.
Anota el código mostrado antes de comprar, para verificar que corresponde a un fallo de placa según el manual de tu caldera.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de placa
- 116011 F
- Circuito integrado principal
- SDA 1586E CS.0168
- Fabricante del transformador
- Myrra
- Código del transformador
- 42430-2
- Fusible
- 125mAT 250V
- Tabla de configuración (cabeceras)
- FAB | SLT | FONC | VCD | RAD | CMS
Dudas frecuentes sobre la placa electrónica S1019000
¿Vale esta placa Ref. S1019000 para una Isofast F 35 E1?
¿Qué circuito integrado lleva la placa de la Saunier Duval Isofast F 28 E1?
¿Qué fusible monta esta placa de la Isofast/Isomax?
