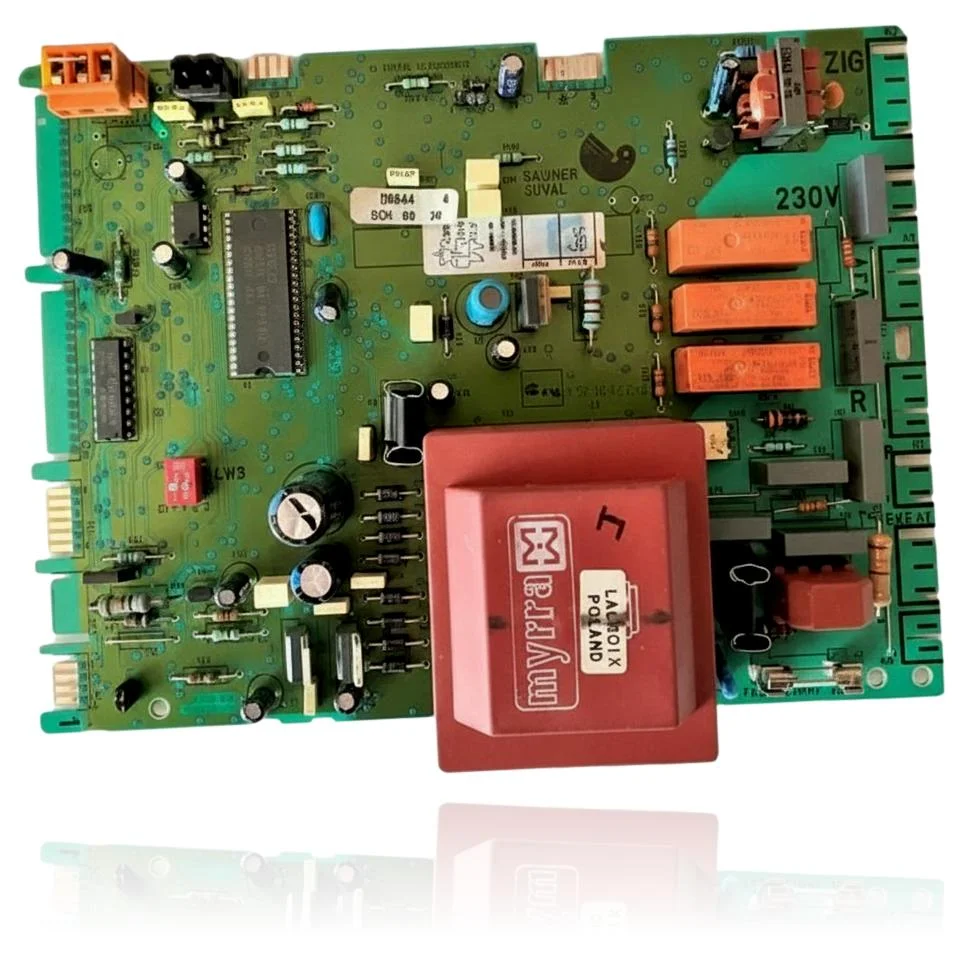

Placa Electrónica Saunier Duval Isofast F35 E1 Ref. S1019000
La placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Esta pieza, de Myrra y con referencia S1019000, es esencial para el funcionamiento de modelos como el Isofast C 28 E1 y F 35 E1, entre otros. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático, lo que puede manifestarse en códigos de error 13 o 20. Un técnico debe confirmar mediante diagnóstico si procede sustituir la placa electrónica cuando se detecten estos síntomas o fallos en el funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1019000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se oye un chasquido pero no llega a prender la llama
Causa: El transformador de encendido de la placa no genera la chispa necesaria y la centralita aborta el ciclo
Mira que el electrodo de encendido esté limpio y bien colocado, y que el cable de alta tensión no esté deteriorado.
- 02
La placa no da ninguna señal: ni luces, ni display, ni ruido de arranque
Causa: Un fallo interno en la electrónica de control impide que la placa reciba o procese la alimentación de 230V
Mide con un multímetro que llega tensión a los bornes de entrada de la placa antes de darla por averiada.
- 03
La caldera se bloquea de forma repetida nada más intentar encender
Causa: La placa detecta que el encendido no se ha producido correctamente y corta el ciclo por seguridad tras varios intentos
Revisa el estado del electrodo de ionización y la toma de tierra de la caldera antes de sustituir la placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- SKU interno Uniclima
- PLCISF35E1
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión de alimentación
- 230V
- Transformador de encendido - fabricante
- Myrra
- Transformador de encendido - modelo
- LA1701X (Polonia)
Dudas frecuentes sobre la placa electrónica S1019000
¿Esta placa Ref. S1019000 vale para las Saunier Duval Isofast C28, C35, F28 y F35 E1?
¿A qué tensión funciona la placa de la Isofast F35 E1?
¿Qué transformador de encendido monta esta placa de la Isofast F35 E1?
¿Cuándo hay que sustituir esta placa en una Isofast o Isomax?
