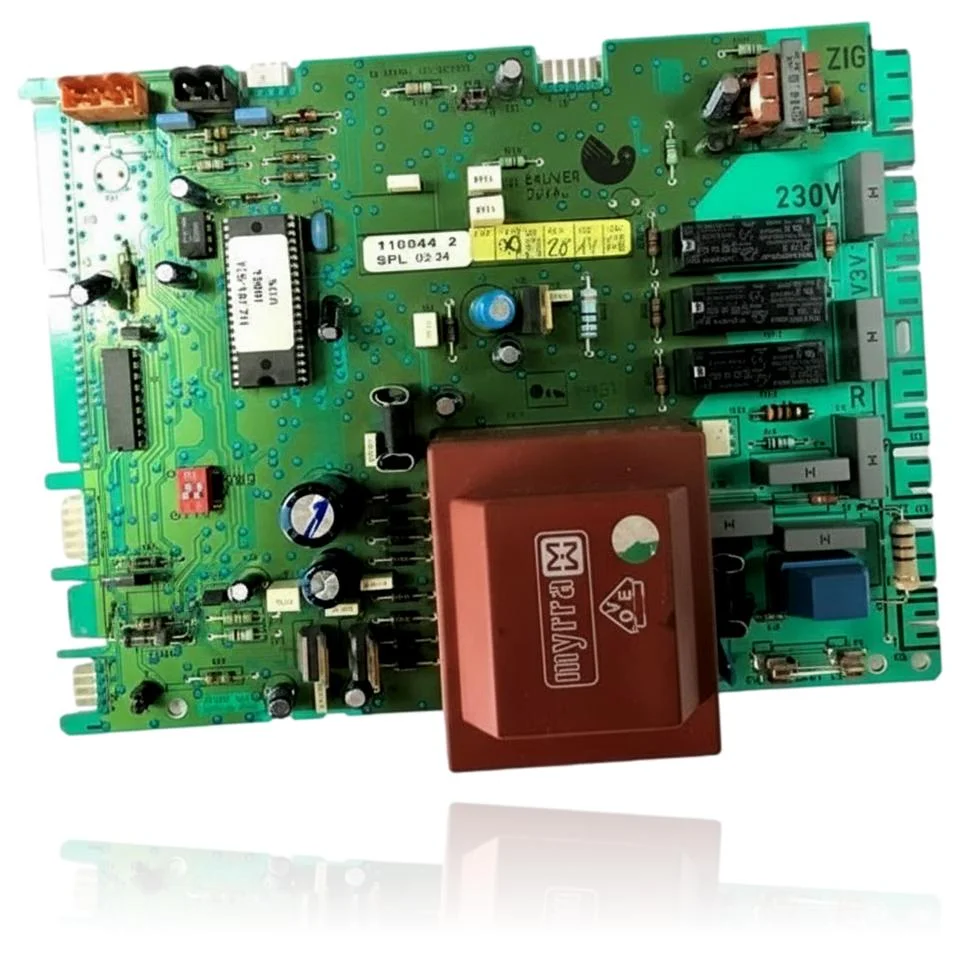

Placa Electrónica Saunier Duval Isofast C28E1 Ref. S1019000
La placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, mostrando códigos de error como 13: Fallo circuito impreso principal o 20: Defecto de comunicación entre la interfaz de usuario y la placa principal. Esta pieza es compatible con modelos de las gamas Isofast, como el C28E1, C35E1, F28E1, F35E1, así como de la gama Isomax, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presentes síntomas de mal funcionamiento o fallos en el encendido.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1019000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se apaga sola mostrando un fallo en la electrónica
Causa: La placa detecta un problema interno y corta el funcionamiento por seguridad
Apaga y enciende la caldera desde el interruptor general y anota si el fallo vuelve a aparecer siempre en el mismo punto del ciclo
- 02
La caldera pierde el control general: no regula bien la temperatura ni responde a los mandos
Causa: La etapa de control de la placa no gestiona correctamente las señales de los sensores y del usuario
Mira que el problema no desaparece revisando las pilas y el cableado del mando antes de cambiar la placa
- 03
Se nota olor a quemado o ruido raro en la zona de la placa
Causa: Un fallo eléctrico interno, típico del transformador o la fuente de la placa, afecta a su alimentación
Corta la corriente de inmediato y revisa visualmente si hay marcas de quemado antes de manipular nada más
- 04
La caldera enciende bien pero deja de responder tras un rato de funcionamiento
Causa: Un componente de la placa se degrada con el calor y falla de forma intermitente
Mira si el fallo aparece siempre tras el mismo tiempo de uso, eso indica un problema térmico de la placa
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- SKU interno Uniclima
- PLCISC28E1
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Referencia OEM y compatibilidad
- S1019000 — compatible con Isofast C28E1, C35E1, F28E1, F35E1 e Isomax C28E2, F28E2
- Tensión de alimentación
- 230V
- Código de fábrica en placa
- 110044 2
- Marca del transformador
- Myrra
Dudas frecuentes sobre la placa electrónica S1019000
¿La referencia S1019000 de esta placa para la Saunier Duval Isofast C28E1 está confirmada?
¿Cómo identifico si esta es la placa que lleva mi Saunier Duval Isofast C28E1?
¿A qué voltaje trabaja esta placa de la Isofast C28E1?
¿Sirve esta placa también para una Saunier Duval Isomax F28E2?
