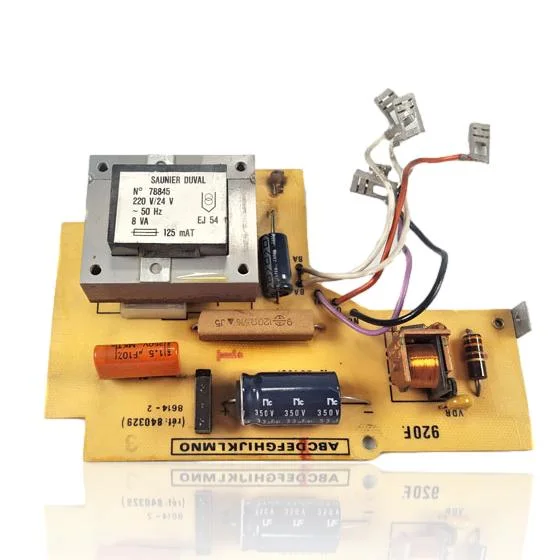

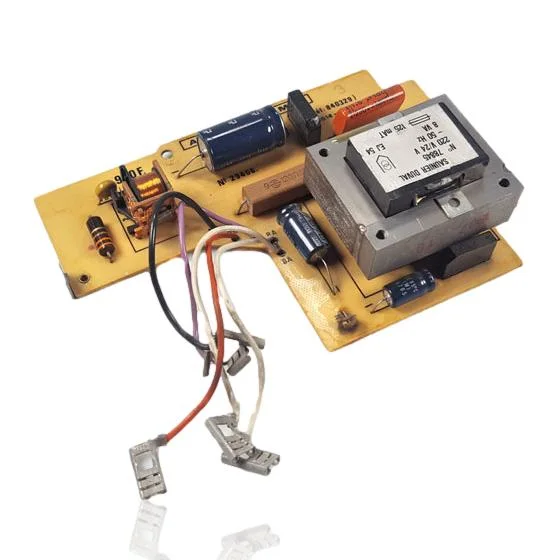

Placa Electrónica Saunier Duval Isofast F 35 E1 Ref. 840329
La Placa Electrónica Saunier Duval Isofast F 35 E1 Ref. 840329 es un elemento crucial para el control de la caldera, gestionando funciones como el encendido, la modulación del quemador y las seguridades del sistema. Cuando falla, la caldera puede no arrancar, bloquearse o mostrar un comportamiento errático, lo que puede resultar en los códigos de error 13 o 20. Esta placa es compatible con modelos de las gamas Isofast e Isomax, como el C 28 E1, F 35 E1 y otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al detectar estos síntomas o fallos en el funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1019000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La avería aparece y desaparece sola, a veces basta con tocar la caldera o una vibración de fuera para que falle.
Causa: Las soldaduras de las placas antiguas se agrietan con el tiempo, y un contacto que se abre por una vibración mínima provoca fallos intermitentes.
Con la caldera encendida y accesible, da golpecitos suaves en la zona de la placa para ver si el fallo se reproduce antes de sustituirla.
- 02
La caldera funciona bien recién encendida pero falla cuando lleva un rato en marcha y ya está caliente.
Causa: El calor dilata las pistas y soldaduras de la placa, y una soldadura fría que hace contacto en frío puede abrirse al dilatarse.
Anota cuánto tarda en fallar desde el encendido; ese dato ayuda a diferenciar un fallo térmico de la placa de otra causa.
- 03
Si se abre la tapa se ven manchas verdosas o blanquecinas en cables o soldaduras.
Causa: El cableado manual y los años favorecen la oxidación en los puntos de unión, especialmente en un cuarto húmedo.
Si tienes acceso, revisa visualmente esos puntos antes de dar la placa por perdida; a veces una limpieza resuelve el contacto.
- 04
La caldera lleva tiempo dando fallos esporádicos que nunca se han terminado de diagnosticar.
Causa: Esta placa antigua no siempre da códigos de error claros, así que un fallo intermitente de cableado manual puede pasar desapercibido mucho tiempo.
Antes de cambiarla, comprueba si el fallo coincide con algún patrón (hora del día, temperatura, uso de agua caliente) que ayude a acotar la causa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- SKU interno Uniclima
- PECTSD
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Transformador - tensión primaria
- 220 V
- Transformador - tensión secundaria
- 24 V
- Transformador - frecuencia
- 50 Hz
- Transformador - potencia
- 8 VA
- Transformador - fusible
- 125 mA T
- Transformador - número
- N° 78845
- La referencia publicada en catálogo (S1019000) estaba equivocada. La correcta, es 840329.
Dudas frecuentes sobre la placa electrónica S1019000
¿Por qué la referencia de esta placa es 840329 y no S1019000 como aparecía antes?
¿Qué marca fabrica esta placa antigua de la gama Isofast?
¿Vale esta placa para una Saunier Duval Isofast F 28 E1?
¿Esta placa también sirve para la Saunier Duval Isomax C 28 E2?
