Placă electronică Saunier Duval Isofast F 28 E1 Ref. S1019000

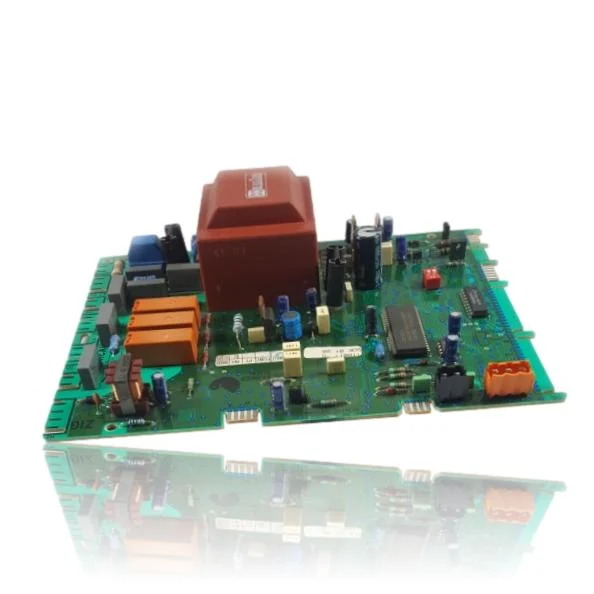

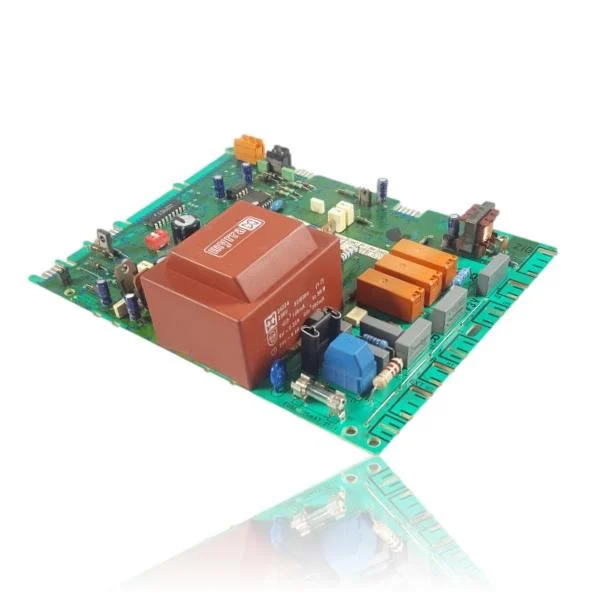

Placa electronica principala pentru centralele termice Saunier Duval Isofast (C/F 28 E1, C/F 35 E1) si Isomax (C 28 E2, F 28 E2). Contine circuitul integrat SDA 1586E CS.0168, un transformator Myrra cu codul 42430-2, trei relee si un fusibil de 125mAT 250V. Codul placii citit in serigrafie este 116011 F.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- S1019000
- Garanție
- 1 an
Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul S1019000
Placa electronica cu codul S1019000. 11 compatibilitati contrastate: C 28 E1 si C 28 E1 NOX.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastată |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastată |
| Saunier Duval C 35 E1 | Isofast | Contrastată |
| Saunier Duval F 28 E1 | Isofast | Contrastată |
| Saunier Duval F 35 E1 | Isofast | Contrastată |
| Saunier Duval C 28 E2 | Isomax | Contrastată |
| Saunier Duval C 28 E204 | Isomax | Contrastată |
| Saunier Duval C 28 E205 | Isomax | Contrastată |
| Saunier Duval F 28 E2 | Isomax | Contrastată |
| Saunier Duval F 28 E204 | Isomax | Contrastată |
| Saunier Duval F 28 E205 | Isomax | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul S1019000 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți codul inscripționat pe piesa montată și comparați-l cu codul de catalog S1019000. Dacă nu este vizibil, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică S1019000
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică este complet moartă, nici un pilot aprins.
Cauza: O defect în transformator sau în siguranța plăcii întrerupe alimentarea la restul circuitului.
Măsurați cu un multimetru dacă siguranța plăcii este arsă înainte de a considera placa pierdută.
- 02
Se aprinde un moment și se stinge, repetând ciclul din nou și din nou.
Cauza: Placa oprește pornirea într-un punct concret al secvenței din cauza unei defecțiuni de control intern.
Uita-te în ce moment exact se oprește, înainte de flacără, cu flacără sau la modulare, pentru a determina dacă este placa sau alt component.
- 03
Telecomanda centralei termice nu răspunde la schimbările de temperatură.
Cauza: Microcontrolerul plăcii nu gestionează corect semnalul primit de la termostat.
Nu forța, nu lovi și nu ocoli componenta. Solicită o verificare tehnică conform manualului echipamentului înainte de a decide înlocuirea acesteia.
- 04
Apare un cod de eroare care se repetă după fiecare încercare de rearmare.
Cauza: Placa detectează o defectiune internă persistentă și nu permite avansarea ciclului de aprindere.
Notează codul afișat înainte de a cumpăra, pentru a verifica că corespunde unei defecțiuni a plăcii conform manualului centralei tale termice.
Coduri de eroare Saunier Duval care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 13 | Defecțiune placă electronică principală. | Placa principal (S1019000) nu trece de autodiagnosticare internă; de obicei, acest lucru se datorează unei defecțiuni a electronicii/EEPROM sau faptului că placa nu generează tensiunile interne. Verificați 230 V la intrare, siguranța și tensiunile de joasă tensiune (5/15/24 V) pe PCB; dacă sunt corecte și cablajul este OK, înlocuiți placa. |
| 20 | Defect de comunicare între interfața utilizatorului și placa principală. | Fallo al canal de comunicare/ebus pe placa principal, incompatibilitate între interfață și PCB sau conexiune/mază defectuoasă. Verificați alimentarea interfeței de pe placă, conectorii/mază și testați cu o interfață cunoscută; dacă persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval S1019000
- Referință de catalog
- S1019000
- SKU intern Uniclima
- RPE SI-F28E
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 5 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Cod placă
- 116011 F
- Circuit integrat principal
- SDA 1586E CS.0168
- Producătorul transformatorului
- Myrra
- Codul transformatorului
- 42430-2
- Siguranță
- 125mAT 250V
- Tabel de configurare (antete)
- FAB | SLT | FONC | VCD | RAD | CMS
Întrebări frecvente: placa electronica S1019000
Este cod S1019000 este compatibil cu o Isofast F 35 E1?
Ce circuit integrat are placa de la Saunier Duval Isofast F 28 E1?
Ce siguranță montează această placă de la Isofast/Isomax?
