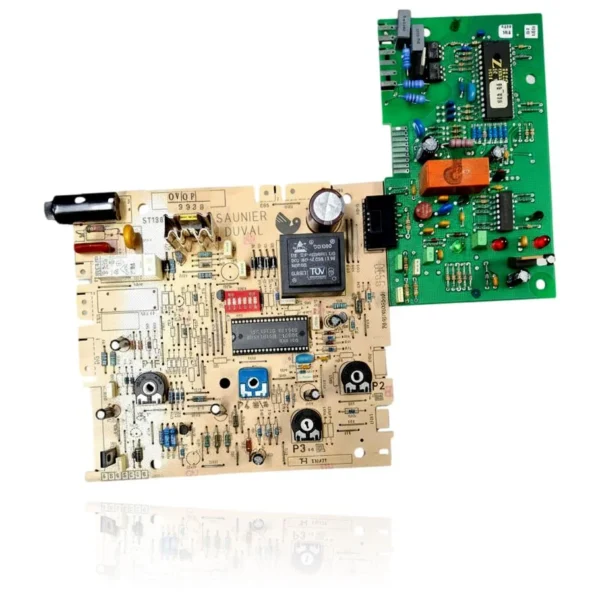

Placa Electrónica Principal Saunier Duval Thema C 23 E Ref. 05741000

Calderas Saunier Duval compatibles con la referencia 05741000

Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05741000 es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas que requieren diagnóstico en la placa electrónica 05741000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no enciende y no muestra luces ni sonidos.

  Causa: La placa principal no arranca el encendido porque no recibe o no procesa bien la alimentación.

  Mide que llegan los 230V a la entrada de la placa y verifica que el fusible general no está fundido.

• 02

  Cambias la temperatura o pulsas los mandos y la caldera no responde.

  Causa: La placa no está procesando las órdenes del teclado o de los termostatos conectados.

  Prueba con otro termostato o conecta los bornes correspondientes para descartar que el fallo venga de fuera de la placa.

• 03

  Te dicen que 'es la placa' pero es mejor confirmarlo antes de comprarla.

  Causa: Muchos síntomas de sensores, válvula de gas o cableado pueden parecer un fallo de placa sin serlo.

  Pide que revisen antes el presostato, la sonda NTC y las conexiones antes de cambiar la placa completa.

• 04

  La caldera se enciende sola o actúa de forma extraña sin que nadie toque los mandos.

  Causa: Un fallo en la placa puede activar relés o salidas sin que haya una orden real detrás.

  Desconecta el teclado remoto si lo hay y observa si el comportamiento errático continúa, para determinar si el origen está en la placa o en un periférico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05741000

Referencia de catálogo

05741000

SKU interno Uniclima

CPETC23E

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

5 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Código de placa (serigrafía, cara trasera)

ST1389 CAD 4029

Código impreso (cara trasera)

109042/F

Modelo de relé

F-RELCO 138.66, certificación TUV

Conectores (cara trasera)

CN7, CN9, CN10, CN11, REL1, P2, P3, P4

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 23 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
