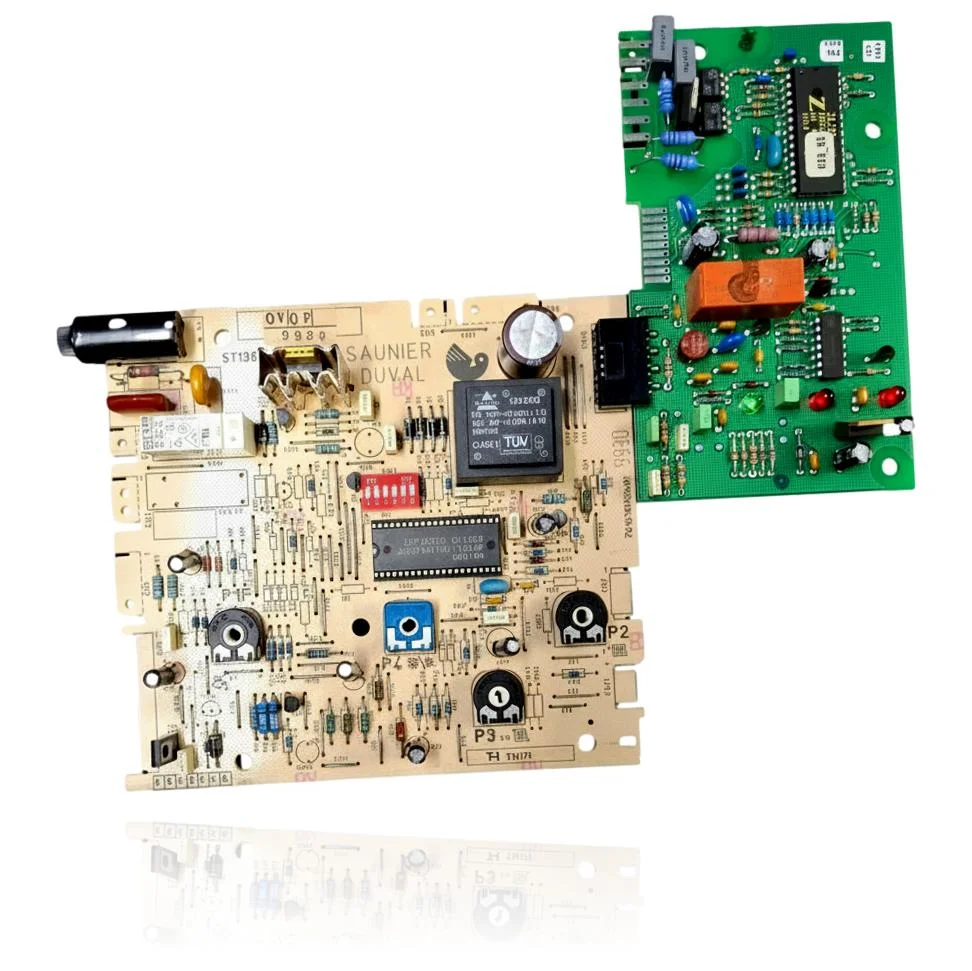

Placa Electrónica SIT Saunier Duval Thema C 23 E Ref. ABC536

Calderas Saunier Duval compatibles con la referencia 05741000

Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05741000 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica 05741000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no enciende, no se oye ni el intento de chispa.

  Causa: La placa da la orden de encendido a la válvula de gas y al electrodo; sin esa orden, no hay intento de encendido.

  Mira que el electrodo de encendido y su cable estén en buen estado antes de pensar que la placa es la culpable.

• 02

  La llama sube y baja sola, sin que se esté pidiendo más o menos calor.

  Causa: Una modulación errática suele ser causada por la parte de la placa que controla la válvula de gas.

  Revisa la presión de entrada de gas y el estado del filtro antes de considerar que la placa es la responsable.

• 03

  La caldera funciona unos minutos y luego se bloquea sola.

  Causa: La placa monitorea continuamente parámetros de seguridad y bloquea el equipo si detecta algo fuera de rango.

  Anota cuánto tarda en bloquearse; si siempre es el mismo tiempo, te ayudará a identificar en qué fase falla.

• 04

  El testigo de la caldera parpadea pero no coincide con ningún código del manual.

  Causa: Un parpadeo irregular puede ser causado por un fallo en la electrónica que gestiona esa señalización.

  Cuenta bien el número de parpadeos y las pausas entre ellos; a veces el código sí existe pero se puede leer mal.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05741000

Referencia de catálogo

05741000

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

2 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Código impreso en placa

ABC536

Fabricante impreso en placa

SIT

Transformador primario

24V 50/60Hz (6-10)

Transformador secundario

48V 0,05VA ta70/B

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
