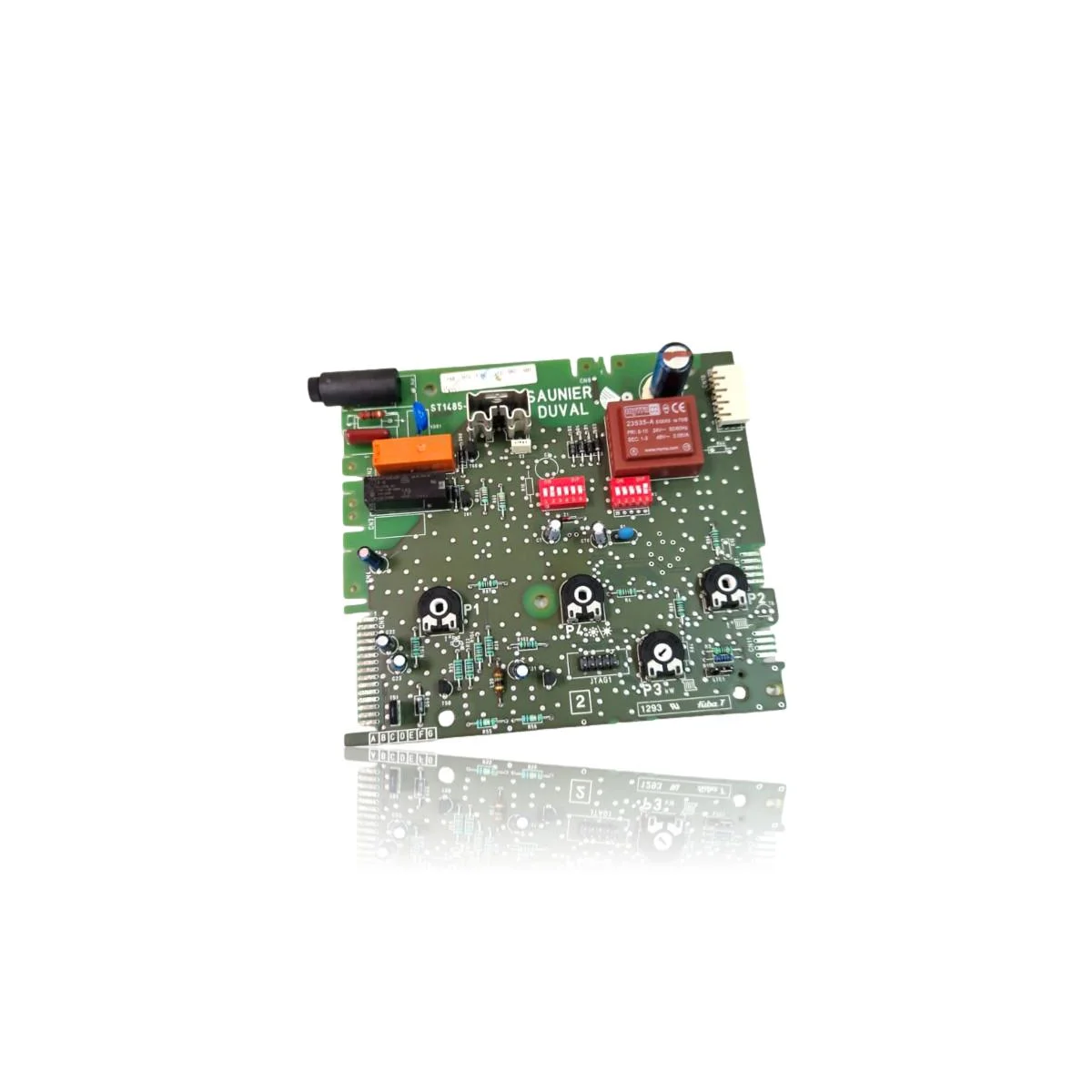

Placa Electrónica Saunier Duval Combitek F 23 E Ref. 05741000

Calderas Saunier Duval compatibles con la referencia 05741000

Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05741000 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica 05741000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no enciende: no hay respuesta, ni en el display ni en el mando.

  Causa: La placa electrónica controla la caldera; si no recibe corriente o un componente falla, el sistema no funciona.

  Revisa el fusible de la placa y la alimentación eléctrica de la caldera antes de considerar que la placa está averiada.

• 02

  Aparece un código de error o un bloqueo sin que se observe ninguna avería mecánica.

  Causa: La electrónica asegura el funcionamiento seguro de la caldera; un fallo en un sensor o circuito de la placa puede bloquear el equipo aunque todo lo demás esté en buen estado.

  Anota el código de error exacto y verifica que no esté relacionado con un componente externo, como un presostato o una sonda, antes de cambiar la placa.

• 03

  El mando o el termostato no funcionan, o la caldera no responde a los cambios de temperatura.

  Causa: La comunicación entre el mando y la caldera pasa por la placa; si hay un fallo en ese circuito, el mando no tendrá efecto aunque esté operativo.

  Intenta manejar la caldera en modo manual, desde el propio equipo, para determinar si el fallo está en la placa o en el mando.

• 04

  Se observan componentes quemados, manchas oscuras o un olor a quemado en la placa.

  Causa: Los picos de tensión y el desgaste de componentes como condensadores o triacs pueden causar su degradación y eventual fallo.

  Inspecciona la placa a contraluz buscando manchas oscuras o condensadores hinchados antes de confirmar la necesidad de un cambio.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05741000

Referencia de catálogo

05741000

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

1 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Serigrafía en placa

SAUNIER DUVAL

Fecha de fabricación / lote

1293

Transformador - fabricante

Myrra

Transformador - código

23535-A 500S w:708

Transformador - primario

6-10 24V~ 50/60Hz

Transformador - secundario

1-3 40V~ 3.00A

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
