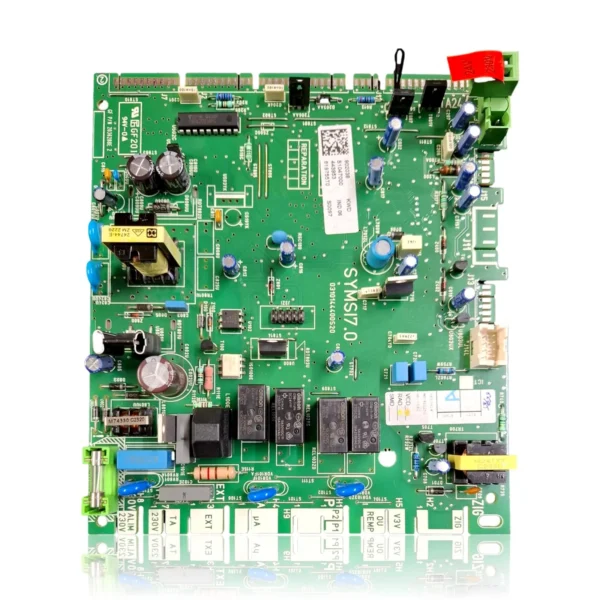

Placa Electrónica Principal Saunier Duval Combinado Auxiliar Thema Ref. S1047000

Calderas Saunier Duval compatibles con la referencia 05741000

Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05741000 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica 05741000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no arranca en ningún modo, ni calefacción ni agua caliente.

  Causa: La placa es la unidad principal de control; si no funciona, ningún circuito puede encenderse.

  Verifica que la alimentación de 230V llega correctamente a la placa antes de sustituirla.

• 02

  El termostato ambiente no tiene ningún efecto sobre la caldera.

  Causa: La placa procesa la señal del termostato; si falla, la orden no se ejecuta.

  Comprueba la conexión y el estado de los bornes del termostato en la placa antes de cambiar la pieza.

• 03

  La caldera se bloquea con un código de error y no se rearma ni pulsando el botón de reset.

  Causa: Un fallo interno en la lógica de la placa puede impedir que el rearme funcione, aunque los demás componentes estén bien.

  Desconecta la caldera de la red eléctrica un par de minutos y vuelve a conectarla para comprobar si el rearme responde a un simple corte de tensión.

• 04

  Los relés de la caldera hacen ruido de conmutación pero no llega a arrancar la llama.

  Causa: La placa activa los relés de encendido y válvula de gas; si el contacto no cierra bien, se oye el intento pero no hay ignición.

  Revisa antes el electrodo de encendido y su cableado para descartar que el problema esté ahí y no en la placa.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05741000

Referencia de catálogo

05741000

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

1 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

referencia

S1047000

código de serigrafía

0310144400S20

tensión de alimentación

230V

microcontrolador

M38039FFLKP 0202Z003 (últimos dígitos de la segunda línea con duda)

códigos adicionales de etiqueta (lote/barras)

902038 / 443953 / 819755T0 / KWD / IND 06 / S0097

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
