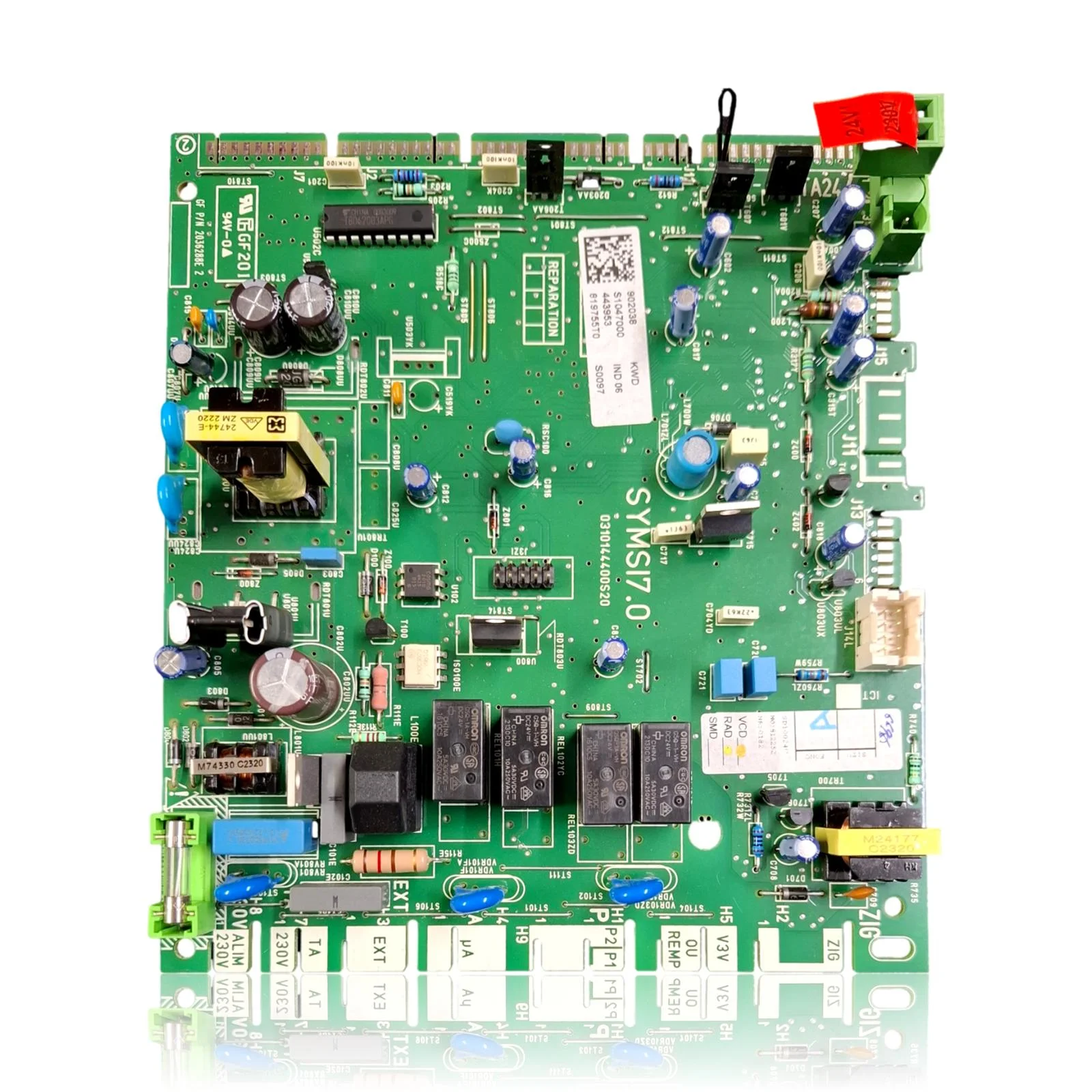

Hauptplatine Saunier Duval Kombi-Zusatzgerät Thema Ref. S1047000

Mit der Referenz 05741000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05741000. Acht nachgewiesene Kompatibilitäten: C 23 E und F 23 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05741000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05741000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 05741000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet in keinem Modus, weder Heizung noch Warmwasser.

  Ursache: Die Steuerplatine ist die Hauptsteuereinheit; wenn sie nicht funktioniert, kann kein Stromkreis eingeschaltet werden.

  Überprüfen Sie, ob die 230V-Zuführung korrekt zur Platine gelangt, bevor Sie sie ersetzen.

• 02

  Der Raumthermostat hat keinen Einfluss auf den Heizkessel.

  Ursache: Die Platine verarbeitet das Signal des Thermostats; wenn sie ausfällt, wird der Befehl nicht ausgeführt.

  Überprüfen Sie die Verbindung und den Zustand der Klemmen des Thermostats auf der Platine, bevor Sie das Bauteil wechseln.

• 03

  Der Kessel blockiert mit einem Fehlercode und lässt sich nicht zurücksetzen, selbst wenn der Reset-Knopf gedrückt wird.

  Ursache: Ein interner Fehler in der Logik der Platine kann verhindern, dass der Rücksetzvorgang funktioniert, auch wenn die anderen Komponenten in Ordnung sind.

  Trennen Sie den Heizkessel für ein paar Minuten vom Stromnetz und schließen Sie ihn wieder an, um zu überprüfen, ob das Zurücksetzen auf einen einfachen Stromausfall reagiert.

• 04

  Die Relais des Heizkessels machen Schaltgeräusche, aber die Flamme zündet nicht.

  Ursache: Die Platine aktiviert die Zündrelais und das Gasventil; wenn der Kontakt nicht richtig schließt, hört man den Versuch, aber es gibt keine Zündung.

  Überprüfen Sie zuerst die Zündelektrode und deren Verkabelung, um auszuschließen, dass das Problem dort und nicht auf der Platine liegt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05741000

Katalogreferenz

05741000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Referenz

S1047000

Siebdruckcode

0310144400S20

Versorgungsspannung

230V

Mikrocontroller

M38039FFLKP 0202Z003 (letzte Ziffern der zweiten Zeile mit Zweifel)

zusätzliche Etikettencodes (Charge/Strichcode)

902038 / 443953 / 819755T0 / KWD / IND 06 / S0097

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 23 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
