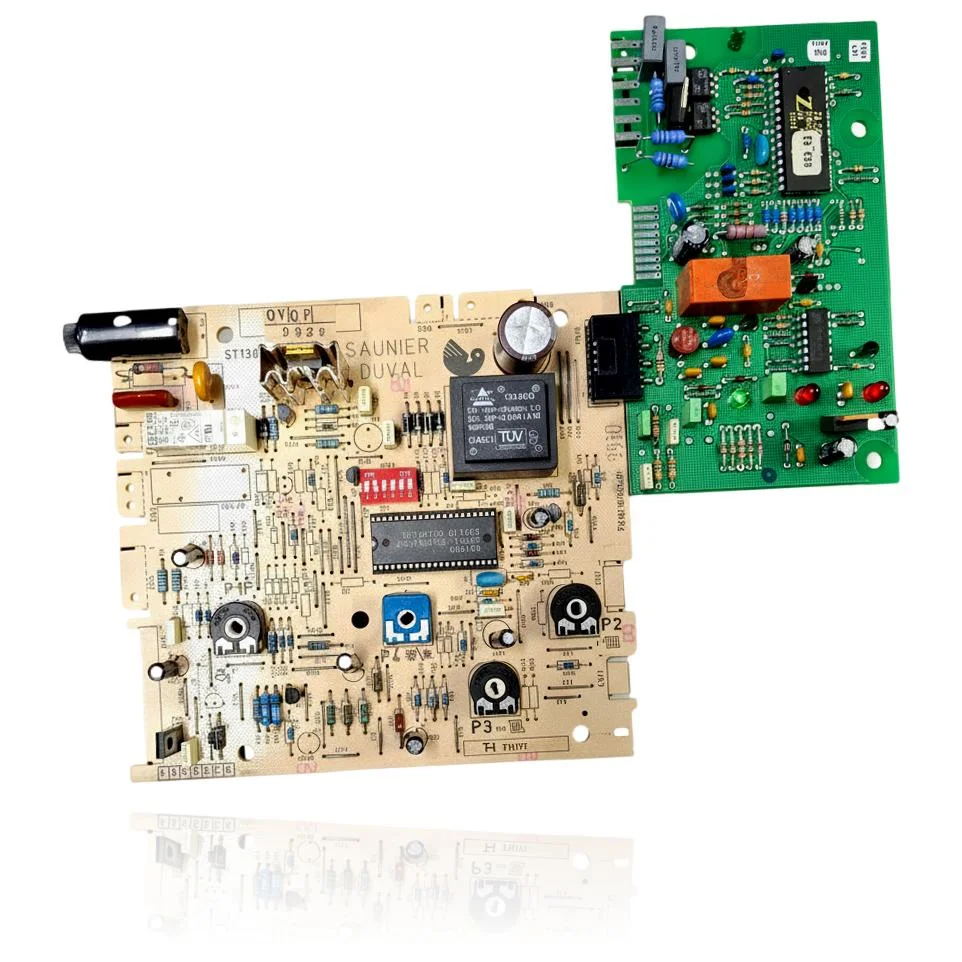

Elektronikplatine Saunier Duval Thema C23E

Mit der Referenz 05741000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05741000. Acht nachgewiesene Kompatibilitäten: C 23 E und F 23 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05741000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05741000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05741000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel zündet nicht und reagiert nicht auf die Steuerung.

  Ursache: Wenn die Platine das Startsignal nicht sendet, werden der Ventilator und das Gasventil nicht aktiviert.

  Überprüfen Sie die Stromversorgung des Heizkessels und die sichtbaren Sicherungen, bevor Sie in Betracht ziehen, dass die Platine beschädigt ist.

• 02

  Die Bedienelemente und der Temperaturregler funktionieren nicht.

  Ursache: Die Platine steuert diese Signale; wenn sie blockiert, reagiert das Panel nicht, obwohl es in gutem Zustand ist.

  Schalte den Strom für eine Minute ab und schalte ihn wieder ein: Wenn das Problem beim Einschalten erneut auftritt, könnte es die Platine sein.

• 03

  Der Kessel blockiert intermittierend, ohne ein klares Muster.

  Ursache: Die intermittierenden Fehler in der Steuerungselektronik treten häufig auf, wenn das Relaismodul oder der Transformator zu versagen beginnen.

  Notiere, wann die Blockade auftritt (beim Starten, nach mehreren Stunden, bei Feuchtigkeit), um festzustellen, ob das Problem auf der Platine liegt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05741000

Katalogreferenz

05741000

SKU intern Uniclima

PLCTC23E

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

10 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Zertifizierung Transformator-/Relaismodul

TÜV, Klasse I

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval C AS 23 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
