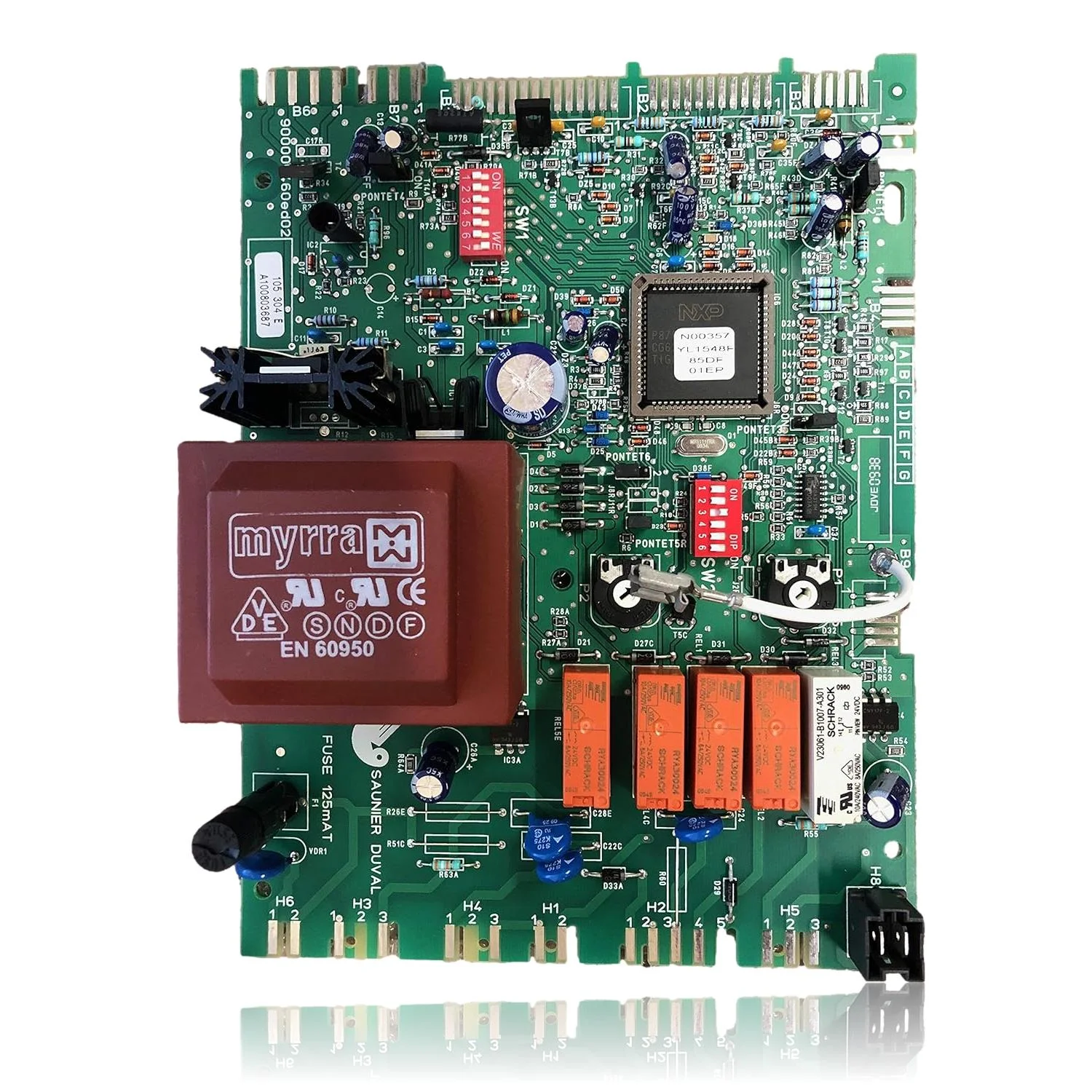

Platine électronique Saunier Duval Isofast C 35 E Ref. 105.304 E
Die Elektronikplatine Saunier Duval Isofast C 35 E E ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Es können Fehlermeldungen wie 13: Hauptplatine defekt oder 20: Kommunikationsfehler/nicht kompatible Schnittstelle zur Hauptplatine auftreten. Sie ist kompatibel mit den Modellen der Isofast-Serie, wie dem C 28 E, C 28 E NOx und F 35 E, unter anderem. Sie sollte ersetzt werden, wenn eines dieser Symptome oder Fehler festgestellt wird.
inkl. MwSt.
Per WhatsApp anfragenSaunier Duval Kessel, die mit der Referenz 05724800 kompatibel sind
Elektronische Platine mit der Referenz 05724800. Acht nachgewiesene Kompatibilitäten: C 28 E und C 28 E NOx.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Kontrastiert |
| Saunier Duval C 28 E NOx | Isofast | Kontrastiert |
| Saunier Duval F 28 E | Isofast | Kontrastiert |
| Saunier Duval C 35 E | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isofast | Kontrastiert |
| Saunier Duval C 24 E V | Isofast | Kontrastiert |
| Saunier Duval C 28 E | Isomax | Kontrastiert |
| Saunier Duval F 28 E | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05724800 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05724800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 05724800 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, weil er keinen Strom hat.
Ursache: Die 125 mA Sicherung, die die Platine schützt, ist durchgebrannt und unterbricht die Stromversorgung des Mikrocontrollers.
Messen Sie die Sicherung der Platine mit einem Multimeter, bevor Sie sie vollständig austauschen.
- 02
Die Pumpen oder Ventile fallen intermittierend aus, während der Rest des Boilers gut funktioniert.
Ursache: Die Relais, die diese Komponenten steuern, befinden sich auf der Platine, und ein abgenutztes Relais kann Fehler verursachen, die wie vom Aktuator erscheinen.
Wenn die Software des Heizkessels es zulässt, aktivieren Sie manuell die Pumpe oder das Ventil, um zu überprüfen, ob das Problem im Aktuator liegt.
- 03
Es treten Fehler auf der Platine auf oder der Kessel blockiert ohne ein klares Muster.
Ursache: Der Mikrocontroller, der die Zünd- und Regelungslogik steuert, kann intermittierend ausfallen.
Notiere den genauen Fehlercode und führe einen Neustart durch, bevor du die Platine wechselst.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| 13 | Hauptplatinenfehler. | Die Hauptsteuerplatine ist defekt. Hilfsspannungen (5/12 VDC) und Steckverbinder der Leiterplatte prüfen; wenn Stromversorgung und Verkabelung/Bedieneinheit in Ordnung sind und die Leiterplatte keine Spannungen liefert oder Schäden/ständige Resets aufweist, die Leiterplatte austauschen. |
| 20 | Kommunikationsfehler/Schnittstelle nicht mit der Hauptleiterplatte kompatibel. | Die Hauptleiterplatte ist inkompatibel oder die Kommunikation mit der Benutzerschnittstelle schlägt fehl (Codierung/DSN oder e‑Bus). Produktcode und Kompatibilität Bedieneinheit↔Leiterplatte prüfen; wenn bei korrekter Bedieneinheit der Fehler bestehen bleibt, liegt die Ursache in der Leiterplatte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 05724800
- Katalogreferenz
- 05724800
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- auf der Plakette gedruckter Code
- 105.304 E (A100803687)
- Hauptmikrocontroller
- NXP N00357 YL1548F 85DF 01EP
- Transformator
- MYRRA (VDE, UL, CE, EN 60950)
- Relais
- SCHRACK RY430024 (x4) und SCHRACK V23061-B1007-A301 (x1)
- Sicherung
- 125 mAT
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval F 28 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 05724800
Eignet sich diese Platine für einen Saunier Duval Isofast F 35 E?
Gilt diese Platine auch für eine Isomax C 28 E?
Welche Störung wird durch den Austausch der Platine der Saunier Duval Isofast/Isomax behoben?
Welches Sicherung ist auf der Platine der Isofast C 35 E montiert?
