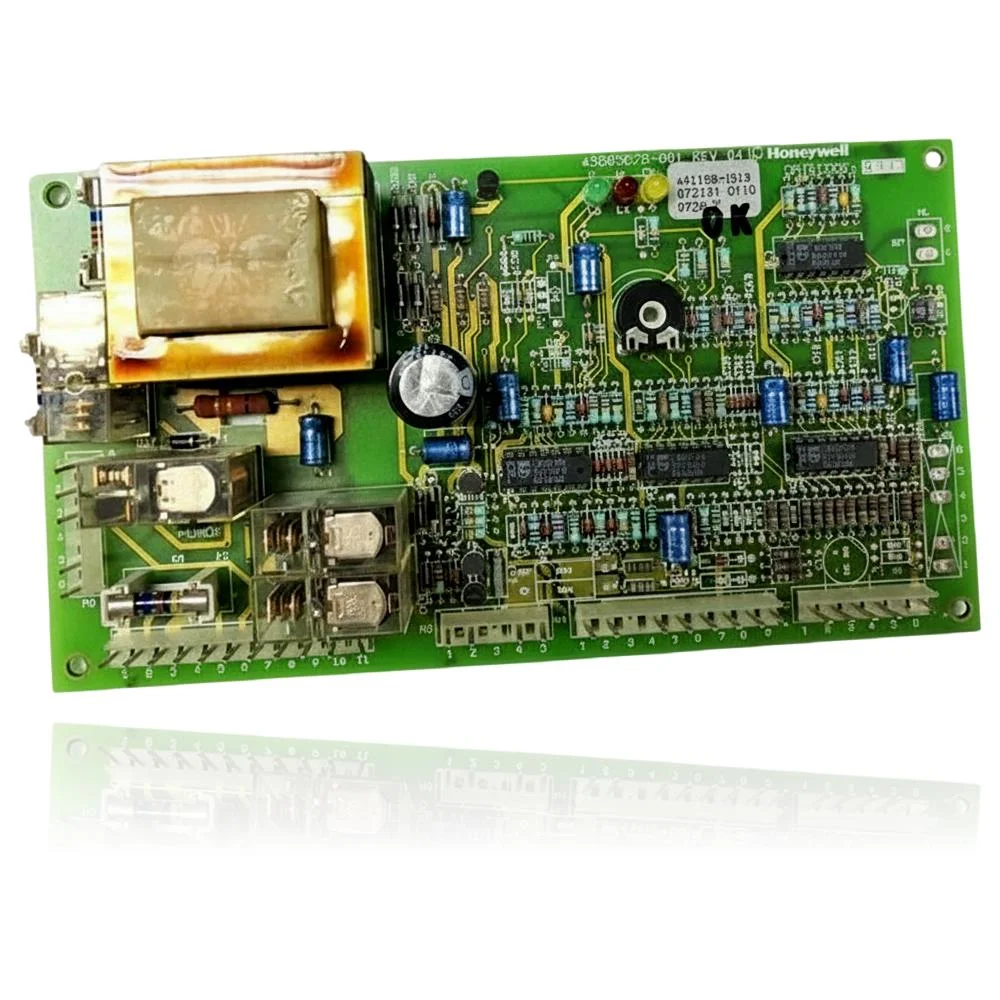

Elektronische Platine Honeywell Saunier Duval Sylva FF 24 E Ref. 43605078-001

Heizkessel kompatibel mit der Referenz 05625400

Elektronische Platine mit der Referenz 05625400. Zwei bestätigte Kompatibilitäten: Sylva FF 24 und Sylva FF 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 05625400 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05625400 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05625400 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und versucht nicht einmal, den Ventilator zu starten.

  Ursache: Die Steuerplatine gibt keinen Startbefehl an die Zündkomponenten.

  Überprüfen Sie, ob der Kessel eine stabile Stromversorgung erhält und ob der Fehlerstromschutzschalter nicht ausgelöst wurde, bevor Sie die Platine wechseln.

• 02

  Das Display zeigt jedes Mal, wenn es zurückgesetzt wird, einen anderen Fehlercode an.

  Ursache: Die Platine hat einen internen Fehler, der dazu führt, dass sie die korrekten Werte ihrer eigenen Sensoren verliert.

  Notiere jeden Code, der erscheint, und vergleiche ihn mit dem Handbuch der Sylva, bevor du schlussfolgerst, dass es die Platine ist.

• 03

  Der Heizkessel zündet gut, reagiert jedoch nicht auf die Temperaturänderungen, die über die Steuerung angefordert werden.

  Ursache: Die Demand-Management-Phase der Platine überträgt die Bestellung des Thermostats nicht korrekt an den Brenner.

  Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.

• 04

  Nach einem Stromausfall oder einem Spannungsspitze hat der Heizkessel plötzlich aufgehört zu funktionieren.

  Ursache: Ein elektrischer Überspannung kann Komponenten der Platine beschädigen, die zuvor einwandfrei funktionierten.

  Überprüfe, ob es keine anderen Geräte im Haushalt gibt, die von demselben Stromausfall betroffen sind, um ein Problem mit der Elektroinstallation auszuschließen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05625400

Katalogreferenz

05625400

SKU intern Uniclima

05625400-56254

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller (laut Etikett)

Honeywell

Platinencode

43605078-001

Überprüfung

REV 0410

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Sylva FF 24 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
