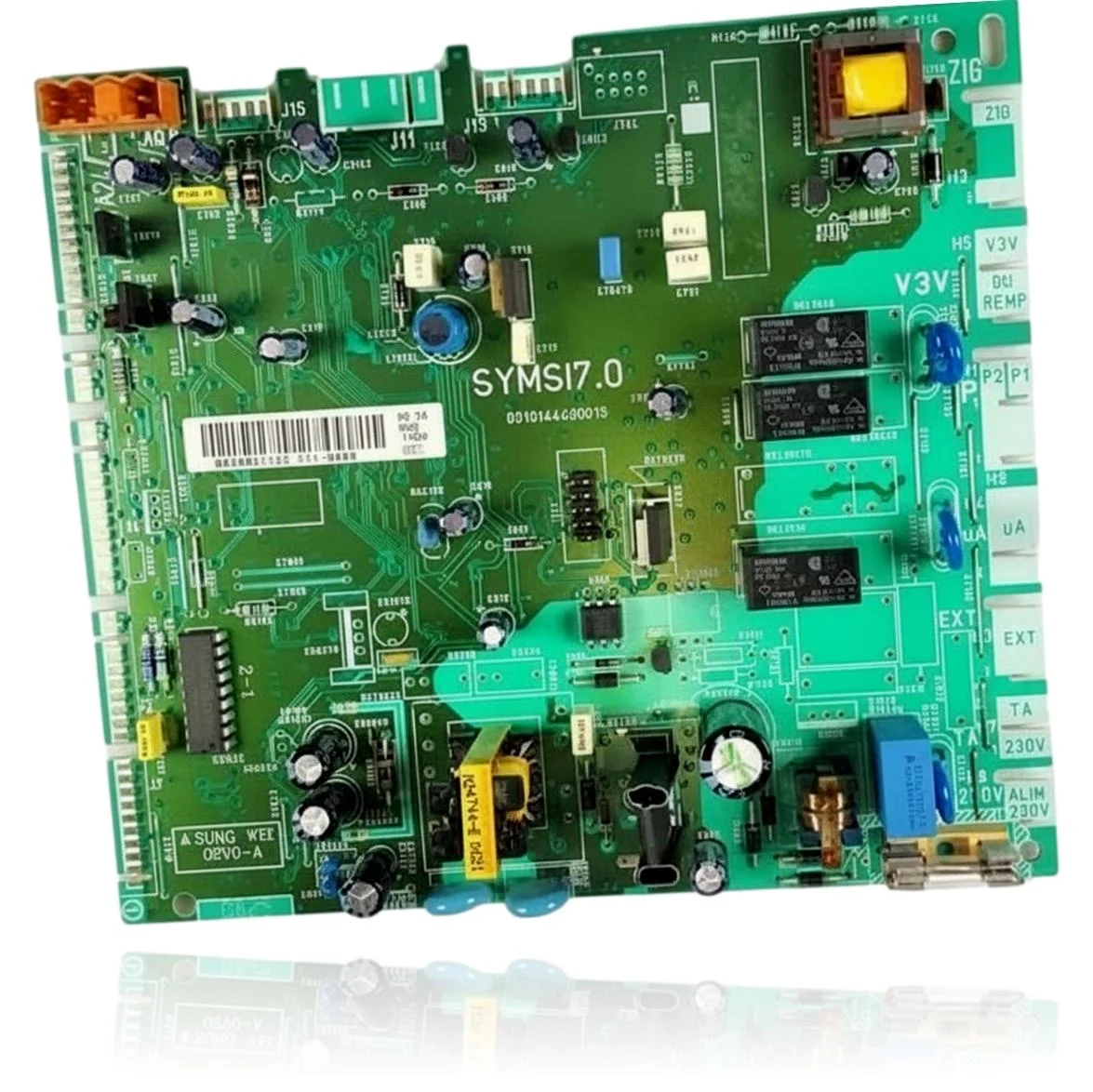

Elektronikplatine Saunier Duval Thematek SF 24 E SUNG WEI Ref. S10470

Mit der Referenz S10470 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S10470. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S10470 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S10470 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S10470 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und es gibt keine Reaktion beim Drücken der Bedienelemente.

  Ursache: Die Platine steuert den Start des Geräts; wenn sie nicht reagiert, wird der Heizkessel nicht aktiviert.

  Überprüfe, ob Strom zur Platine ankommt, und kontrolliere die zugänglichen Sicherungen, bevor du sie austauschst.

• 02

  Das Display und die Kontrollleuchten sind ausgeschaltet, obwohl der Kessel Strom hat.

  Ursache: Ein Fehler in der Stromversorgung der Platine verhindert, dass das Anzeigepanel Strom erhält.

  Überprüfen Sie die Sicherungen der Platine und den Zustand der Verkabelung zum Display, bevor Sie das Bauteil ersetzen.

• 03

  Der Kessel reagiert weder auf das Thermostat noch auf die Bedienelemente des Panels, obwohl er sich einschaltet.

  Ursache: Die Platine verarbeitet die Eingangssignale dieser Steuergeräte nicht korrekt.

  Trenne oder überbrücke das externe Thermostat, um auszuschließen, dass der Fehler von außerhalb der Platine stammt.

• 04

  Ein Fehlercode der Elektronik oder der Platine erscheint im Display.

  Ursache: Die Steuerplattform erkennt ein internes Problem und zeigt dies mit diesem Code an.

  Notiere den genauen Code und vergleiche ihn mit dem Handbuch: Einige Codes können auch durch Sonden oder externe Verkabelung verursacht werden.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S10470

Katalogreferenz

S10470

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Steuerplattform (Siebdruck)

SYMSI7.0

Hersteller (Etikettensiegel)

SUNG WEI

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
