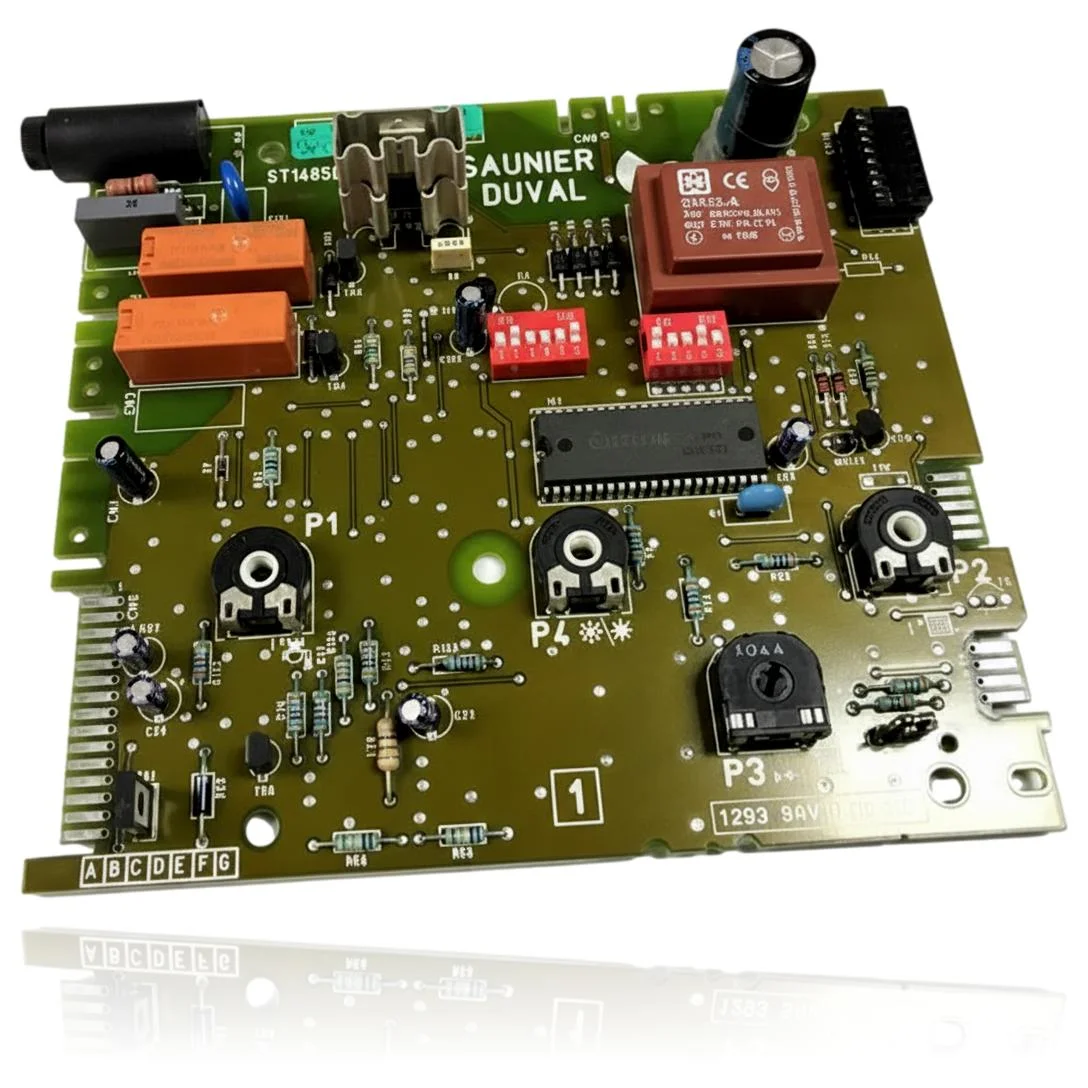

Platine Elektronik Saunier Duval Combitek C23 / Thema C23
Wenn dein Heizkessel nicht startet, blockiert oder ein unregelmäßiges Verhalten zeigt, muss eine technische Diagnose bestätigen, ob du die elektronische Platine Saunier Duval Combitek C23 / Thema C23 benötigst. Dieses Bauteil steuert das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Es wird in Modellen wie dem Combitek C 23 und dem Combitek C 23 R montiert, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn du diese Symptome bemerkst, um die normale Funktion deines Heizkessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 05744500
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 05744500
Elektronische Platine mit der Referenz 05744500. Zwei bestätigte Kompatibilitäten: Combitek C 23 und Combitek C 23 R.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Combitek C 23 | Combitek | Kontrastiert |
| Saunier Duval Combitek C 23 R | Combitek | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 05744500 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05744500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 05744500 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel wechselt nicht richtig zwischen Heizung und Warmwasser oder bleibt in einem einzigen Modus hängen.
Ursache: Die Platine steuert den Wechsel zwischen Heizung und Warmwasser; ein Fehler hier blockiert den Wechsel.
Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.
- 02
Die Temperatureinstellung hat keine Wirkung, oder die Temperatur ändert sich, ohne dass der Regler berührt wird.
Ursache: Der Regelpotentiometer kann verschmutzt oder abgenutzt sein.
Bewege den Temperaturregler mehrmals von einem Ende zum anderen, bevor du die Platte wechselst.
- 03
Der Kessel ist tot: er startet nichts, weder Anzeigen noch Display.
Ursache: Es gibt einen Fehler in der Stromversorgung der Platine.
Überprüfen Sie die Sicherung und die Eingangsspannung, bevor Sie die Platine austauschen.
- 04
Es treten verschiedene Fehler auf, je nachdem, welche DIP-Mikroschalter betätigt werden, obwohl niemand sie bewegt hat.
Ursache: Es könnte ein schlechter Kontakt bei den DIP-Schaltern vorliegen, die den Betrieb der Platine konfigurieren.
Überprüfen Sie, ob sie richtig eingesetzt und an ihrem ursprünglichen Platz sind.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 05744500
- Katalogreferenz
- 05744500
- SKU intern Uniclima
- PLCSDC23
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Potentiometer
- Marke KOKA
- Teilmarkierung
- 1293 9AV... (am Rand des Fotos abgeschnitten)
Häufige Fragen: die elektronische Platine 05744500
Welche Marke hat den Potentiometer auf dieser Platine der Thema C23?
Gilt die gleiche Platine für die Combitek C23 und die Thema C23?
Was unterscheidet sich bei der Kennzeichnung dieser Plakette der Combitek/Thema C23?
