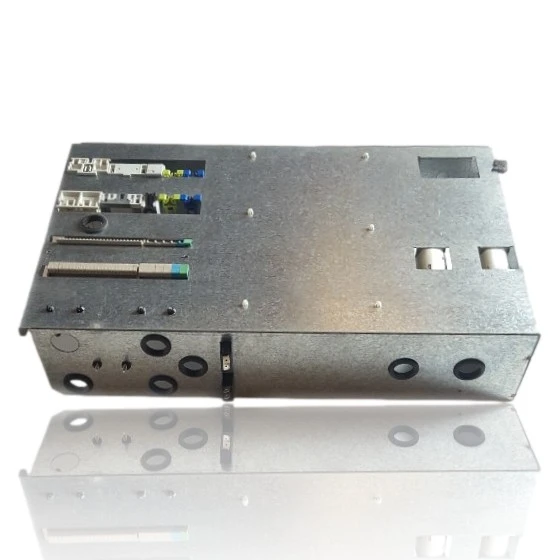

Elektronikkasten Saunier Duval SDHV 19

Kompatible Saunier Duval Kessel

Platine. Eine nachgewiesene Kompatibilität: Duval SDHV 19.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt keinerlei Betriebsanzeichen: das Display ist ausgeschaltet, der Ventilator springt nicht an, es passiert nichts.

  Ursache: Ein Fehler in der Stromversorgung des elektronischen Gehäuses unterbricht die Versorgung des gesamten Steuerungssystems.

  Überprüfe vor dem Austausch der Platine die interne Sicherung und stelle sicher, dass 230V an den Eingang des Gehäuses ankommen.

• 02

  Es erscheint jedes Mal ein anderer Fehlercode, ohne klare Beziehung zum tatsächlichen Problem des Heizkessels.

  Ursache: Wenn die Elektronik der Platine ausfällt, interpretiert sie die Signale der Sensoren falsch, obwohl diese korrekt funktionieren.

  Überprüfen Sie mit einem Multimeter, ob die angeschlossenen Sensoren (NTC-Sonde, Druckschalter) konsistente Werte liefern, bevor Sie das Gehäuse ersetzen.

• 03

  Der Raumthermostat oder die Steuerung können die Heizung nicht starten, obwohl sie Wärme anfordern.

  Ursache: Das Relais oder die Stufe, die diese externe Anforderung empfängt, funktioniert nicht mehr im Gehäuse.

  Überprüfen Sie, ob die Verkabelung des Thermostats korrekt an die entsprechenden Klemmen angeschlossen ist und ob keine losen Brücken vorhanden sind.

• 04

  Der Kessel schaltet sich von selbst aus und wieder ein oder setzt sich während des normalen Betriebs zurück.

  Ursache: Ein durch Hitze beschädigtes internes Bauteil, wie ein Kondensator oder eine Lötstelle, verliert die Stabilität, während der Heizkessel in Betrieb ist.

  Beobachte, ob das Problem häufiger mit dem warmen als mit dem kalten Heizkessel auftritt; wenn ja, könnte es sich um einen internen thermischen Fehler des Gehäuses handeln.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval

SKU intern Uniclima

CEBCSDHV19

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage
