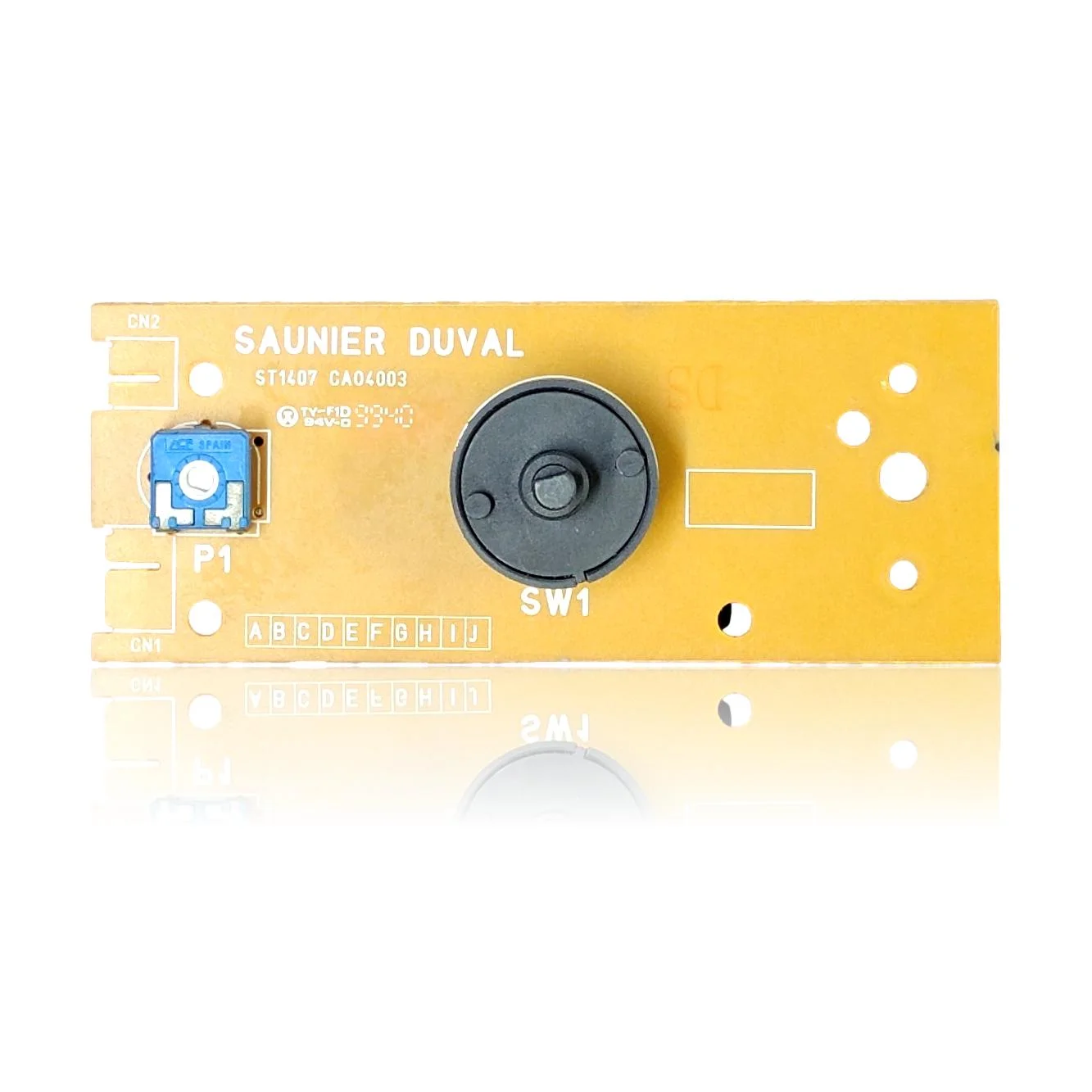

Elektronikplatine de commande Saunier Duval Thema C23 / F23 - Ref. ST1407 CA04003
Wenn Ihr Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob Sie die Steuerplatine Saunier Duval Thema C23 / F23 - Ref. ST1407 CA04003 benötigen. Diese Steuerplatine ist verantwortlich für die Verwaltung des Zündvorgangs, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall können die Fehlercodes 12, 18 oder 20 erscheinen. Sie ist kompatibel mit den Modellen Thema C 23 und F 23, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob sie bei Auftreten dieser Symptome ausgetauscht werden sollte, um einen ordnungsgemäßen Betrieb zu gewährleisten.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 05727900
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 05727900
Elektronische Platine mit der Referenz 05727900. Zwei bestätigte Kompatibilitäten: C 23 und F 23.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval C 23 | Thema | Kontrastiert |
| Saunier Duval F 23 | Thema | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 05727900 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05727900 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 05727900 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Die Temperaturregler des Heizkessels tun nichts: Du stellst sie höher oder niedriger und das Verhalten des Brenners ändert sich nicht.
Ursache: Die Steuerplatine empfängt die Befehle der Bedienelemente nicht korrekt, sodass sie die Flamme nicht modulieren kann.
Überprüfen Sie vor dem Austausch, ob die physischen Bedienelemente normal drehen und nicht innen gebrochen oder locker sind.
- 02
Der Heizkessel reagiert nicht auf das Raumthermostat: er bleibt die ganze Zeit eingeschaltet oder startet nicht, obwohl das Thermostat es anfordert.
Ursache: Die Steuerplatine erhält das Signal des Thermostats nicht, weshalb sie nicht entscheiden kann, ob der Brenner gestartet wird.
Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.
- 03
Irgendein Pilot oder LED des Heizkessels blinkt in einem seltsamen Muster oder leuchtet rot, ohne dass ein Gas- oder Wasserfehler erkennbar ist.
Ursache: Ein Fehler in der Elektronik der Platine kann dazu führen, dass die LEDs einen Code anzeigen, der nicht mit dem Rest der Installation in Zusammenhang steht.
Notiere das genaue Muster des Blinkens (Anzahl der Blitze, Farbe) und vergleiche es mit der Tabelle der Codes im Handbuch.
- 04
Das Warmwasser und die Heizung kämpfen gegeneinander: Es wird das erhitzt, was nicht berührt wird, oder es dauert zu lange, um von einem Dienst zum anderen zu wechseln.
Ursache: Die Steuerplatine verwaltet die Priorität der Kreisläufe nicht korrekt, was zu Konflikten zwischen ihnen führt.
Achte darauf, dass die Nachfrage nach Warmwasser (einen Wasserhahn für heißes Wasser öffnen) wirklich spürbar ist, bevor du annimmst, dass der Fehler bei der Platine liegt.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 12 | Störung der Benutzerschnittstelle oder des ferngesteuerten Bedienfelds | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| 18 | Fehler der lokalen Benutzeroberfläche | Eigenfehler der Elektronik des Displays/der Bedienplattform. Versorgungsspannungen und Schnittstellenverkabelung prüfen; wenn diese korrekt sind und der Fehler bestehen bleibt, das Bedienmodul austauschen. |
| 20 | Benutzeroberfläche nicht mit dem Heizkessel kompatibel | Die eingebaute Steuerplatine entspricht nicht der Variante/dem Gerätecode (DSN) des Heizkessels oder ist nicht codiert. Genaue Referenz prüfen und die Variante/DSN neu konfigurieren oder ein zur Hauptleiterplatte passendes Display einbauen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 05727900
- Katalogreferenz
- 05727900
- SKU intern Uniclima
- CEMCF23
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode
- ST1407 CA04003
- Beschriftung des Schalters SW1
- TY-F1D 94V-0
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval F 23 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 05727900
Welcher Code ist auf diesem Typenschild der Thema C 23 aufgedruckt?
Was bedeutet die Kennzeichnung 'TY-F1D 94V-0' des Schalters auf dieser Platine?
