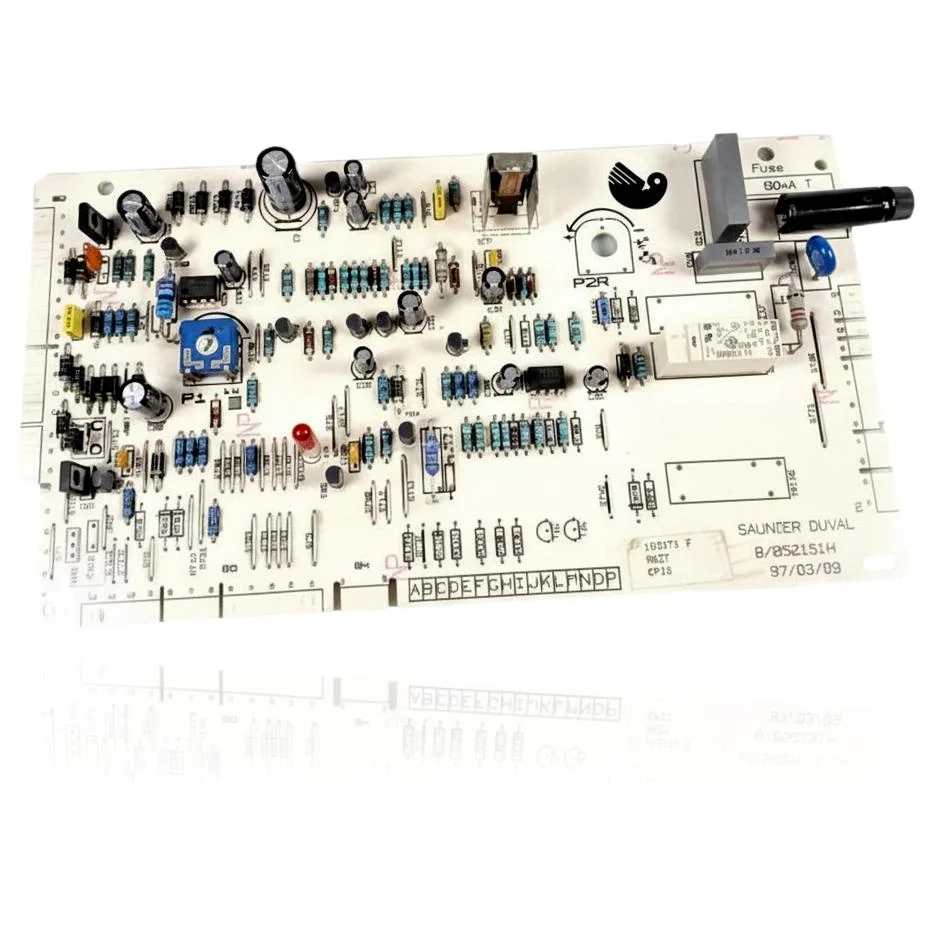

Platine Elektronik Heizkessel Saunier Duval Thema/Themis - Cod. B/052151H

Heizkessel kompatibel mit der Referenz 05712600

Elektronische Platine mit der Referenz 05712600. Fünf nachgewiesene Kompatibilitäten: Themis 23 und Themis AS23.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 05712600 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05712600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05712600 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht, auch nicht die Pilotflamme.

  Ursache: Die Platine verfügt über eine Schutzsicherung, die bei Überspannungen aktiviert wird und den Strom unterbricht.

  Überprüfen Sie die Sicherung mit einem Multimeter; wenn sie durchgebrannt ist, müssen Sie sie manchmal nur austauschen.

• 02

  Der Kessel zündet, funktioniert eine Weile und stoppt mit einem variablen Fehlercode.

  Ursache: Im Laufe der Zeit können Kontaktfehler auf der Platine auftreten, was zu wechselnden Fehlern führt.

  Notiere die Fehlercodes, die erscheinen; wenn sie sich ohne Zusammenhang mit der Nutzung ändern, ist es wahrscheinlich, dass das Problem auf der Platine liegt.

• 03

  Der Raumthermostat hat keine Wirkung, der Heizkessel reagiert nicht.

  Ursache: Die Platine interpretiert das Signal des Thermostats; wenn sie ausfällt, geht der Befehl verloren, auch wenn das Thermostat in Ordnung ist.

  Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.

• 04

  Das Display blinkt oder schaltet sich kurz aus, wenn der Heizkessel bewegt wird.

  Ursache: Eine lose Lötstelle auf der Platine kann einen intermittierenden Kontakt verursachen, der bei Vibrationen deutlicher wird.

  Mit der ausgeschalteten und vom Stromnetz getrennten Heizung, klopfen Sie sanft auf die Platine und beobachten Sie, ob der Fehler erneut auftritt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05712600

Katalogreferenz

05712600

SKU intern Uniclima

PLTH8-20

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

8 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Sicherung

80 mA T

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Themis AS23 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
