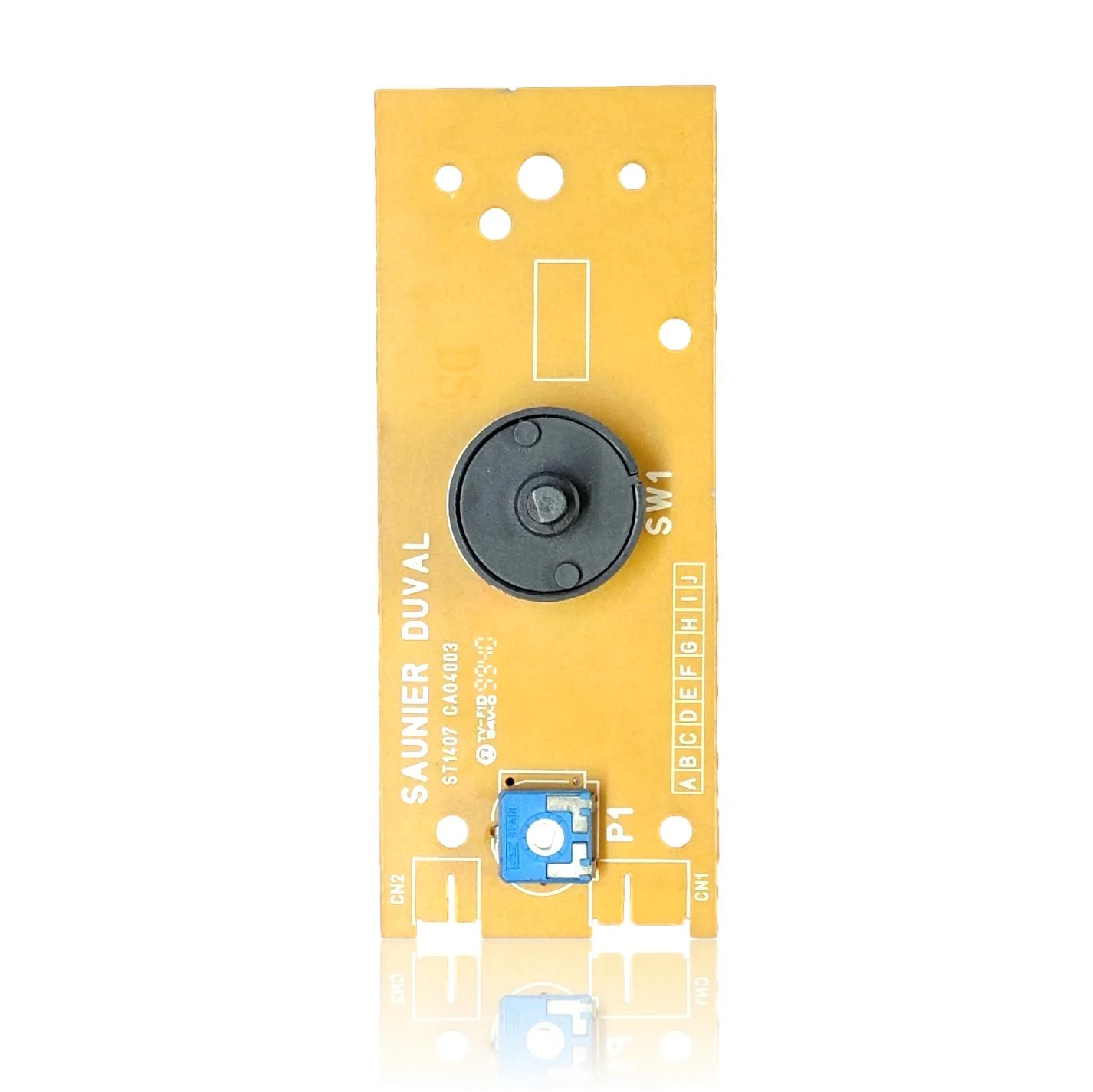

Elektronikplatine Saunier Duval Combitek F 23 E - Code ST1407 CA04003
Wenn Sie den Wasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Saunier Duval, Referenz ST1407 CA04003, die Kontrolle über das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Boilers. Wenn sie ausfällt, werden Sie feststellen, dass der Boiler nicht startet, sich blockiert oder erratisch funktioniert. Diese Platine ist kompatibel mit den Modellen Combitek F23E und Combitek C23E, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn diese Symptome auftreten, da ihre Fehlfunktion die Betriebsweise Ihres Boilers beeinträchtigt.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 05728600 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz 05728600. Zwei bestätigte Kompatibilitäten: Combitek F23E und Combitek C23E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Combitek F23E | Combitek | Kontrastiert |
| Saunier Duval Combitek C23E | Combitek | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05728600 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05728600 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 05728600 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel ist komplett tot, weder Anzeigen noch Bildschirm, obwohl Strom an der Steckdose ist.
Ursache: Ein defektes Bauteil auf der Platine kann die gesamte Stromversorgung unterbrechen, auch wenn Netzstrom ankommt.
Messen Sie die Sicherung der Platine mit einem Multimeter, bevor Sie die Platine als unbrauchbar erklären.
- 02
Die Fehleranzeige bleibt dauerhaft eingeschaltet und erlischt nicht, auch wenn der Kessel zurückgesetzt wird.
Ursache: Die Platine erkennt einen Fehlerzustand und bleibt gesperrt, bis das Problem behoben oder ersetzt wird.
Notiere den Code, falls vorhanden, und überprüfe die Sonden, den Druckschalter und das Gasventil, da dies die häufigsten Ursachen für eine Blockade sind.
- 03
Der Kessel startet von Zeit zu Zeit selbstständig neu, als ob er sich ausschaltet und wieder einschaltet.
Ursache: Ein intermittierender Fehler auf der Platine verursacht Mikroausfälle, die der Benutzer als Neustarts wahrnimmt.
Überprüfen Sie, ob der Schalter SW1 und die Anschlüsse der Platine richtig eingesteckt sind, ein Wackelkontakt hat den gleichen Effekt.
- 04
Der Raumthermostat kann die Heizungsanlage nicht starten, obwohl Wärme angefordert wird.
Ursache: Wenn die Eingangsphase der Platine ausfällt, übersetzt sie die Nachfrage des Thermostats nicht in einen Einschaltbefehl.
Messen Sie mit einer direkten Brücke an den Klemmen des Thermostats, ob der Heizkessel startet; wenn er nicht startet, ist es wahrscheinlicher, dass die Platine defekt ist.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 05728600
- Katalogreferenz
- 05728600
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Fabrikcode der Platine
- ST1407 CA04003
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Combitek F23E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 05728600
Hat diese Platine den Code ST1407 CA04003 auf der Combitek F 23 E aufgedruckt?
Welche Modelle sind mit der Elektronikplatine Saunier Duval Combitek F 23 E kompatibel?
Welches Anschlussblock hat die Platine der Combitek F 23 E zur Identifizierung?
Was ist die Referenz dieser Elektronikplatine?
Gibt es dokumentierte Fehlercodes für diese Platine?
Wie viele Modelle sind als kompatibel mit dieser Platine bestätigt?
