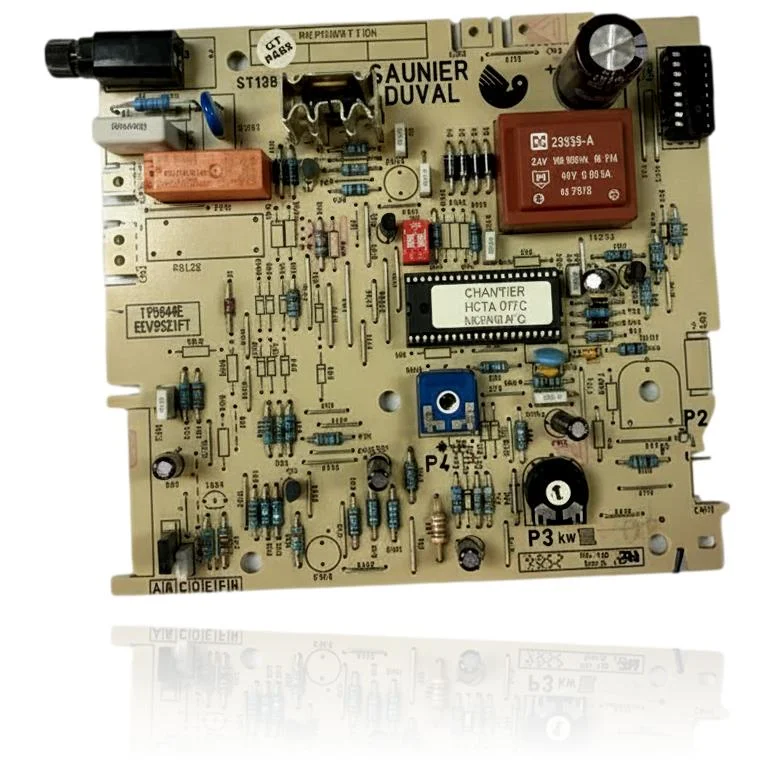

Platine Elektronik Saunier Duval Combitek F23E Ref. 05728600

Mit der Referenz 05728600 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05728600. Zwei bestätigte Kompatibilitäten: Combitek F23E und Combitek C23E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05728600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05728600 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05728600 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und zeigt kein Lebenszeichen: weder Lichter, noch Bildschirm, noch Geräusch des Ventilators.

  Ursache: Diese Platine verteilt die Stromversorgung an die anderen Komponenten; wenn sie ausfällt, gelangt kein Strom zu irgendetwas.

  Überprüfen Sie die Sicherung der Platine und stellen Sie sicher, dass 230V an ihrem Eingang ankommen, bevor Sie sie wechseln.

• 02

  Der Heizkessel zündet, schaltet sich aber nach wenigen Minuten ohne ein klares Muster wieder aus.

  Ursache: Ein intermittierender Fehler auf der Platine (kalte Lötstelle oder ein Bauteil, das sich erhitzt) unterbricht die Versorgung auf erratische Weise.

  Notiere, ob der Ausfall mit der Nutzung von Warmwasser oder Heizung übereinstimmt: dies hilft, einen Fehler der Platine von einem des zugehörigen Sensors zu unterscheiden.

• 03

  Das Display zeigt jedes Mal einen anderen Fehlercode an, ohne klare Beziehung zu dem, was tatsächlich passiert.

  Ursache: Die Fehlerverwaltung der Platine ist beschädigt und erzeugt falsche Sensorablesungen.

  Notiere die angezeigten Codes und vergleiche sie mit dem Handbuch, bevor du die Platine entsorgst; ein wiederholter Code deutet oft auf ein anderes Bauteil hin.

• 04

  Der Heizkessel reagiert nicht auf die Temperaturänderungen vom Bedienfeld oder dem Thermostat.

  Ursache: Der Kreis, der das Signal vom Thermostat empfängt und den Brenner aktiviert, funktioniert nicht.

  Überprüfen Sie, ob der Thermostat Batterien hat und ob sein Kabel korrekt zur Platine führt, bevor Sie ihn wechseln.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05728600

Katalogreferenz

05728600

SKU intern Uniclima

PLCCBTK

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Serigrafierter Plattencode

ST13B

Sekundärer aufgedruckter Code

TP9644E / EEV9SZ1FT

Relaiscode

23939-A (vorläufige Ablesung)

Haupt-IC-Etikettentext

CHANTIER HCTA 077C

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Combitek F23E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
