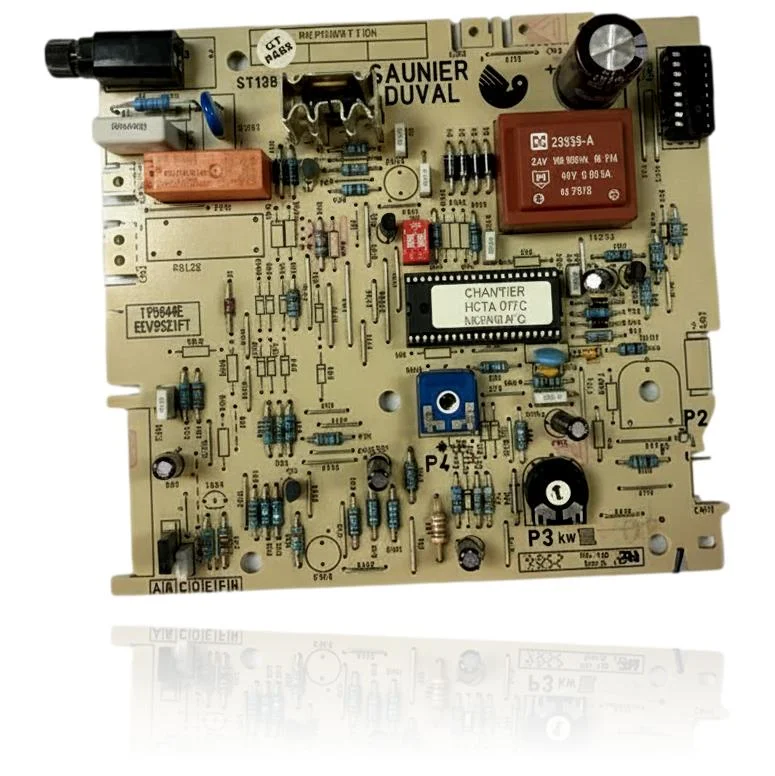

Placa Electrónica Saunier Duval Combitek F23E Ref. 05728600
Si tu caldera no arranca, se bloquea o se comporta de forma errática, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Saunier Duval Combitek F23E. Esta placa de control es responsable de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, es posible que notes estos problemas en su funcionamiento. Se monta en modelos como Combitek F23E y Combitek C23E, entre otras calderas de la gama. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al detectar estos síntomas para restablecer el funcionamiento de tu caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05728600
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05728600
Placa electrónica con referencia 05728600. Dos compatibilidades contrastadas: Combitek F23E y Combitek C23E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Combitek F23E | Combitek | Contrastada |
| Saunier Duval Combitek C23E | Combitek | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05728600 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05728600; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05728600
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni da señal de vida: ni luces, ni pantalla, ni ruido del ventilador.
Causa: Esta placa distribuye la alimentación a los demás componentes; si falla, no llega corriente a nada.
Mira el fusible de la placa y verifica que llegan 230V a su entrada antes de cambiarla.
- 02
La caldera enciende pero se apaga sola a los pocos minutos, sin un patrón claro.
Causa: Un fallo intermitente en la placa (soldadura fría o componente que se calienta) corta el suministro de forma errática.
Anota si el corte coincide con el uso de agua caliente o calefacción: ayuda a distinguir un fallo de la placa de uno del sensor asociado.
- 03
El display muestra un código de error diferente cada vez, sin relación clara con lo que ocurre realmente.
Causa: La gestión de errores de la placa está dañada y genera lecturas incorrectas de los sensores.
Apunta los códigos que aparecen y compáralos con el manual antes de descartar la placa; un mismo código repetido suele indicar otro componente.
- 04
La caldera no responde a los cambios de temperatura desde el mando o el termostato.
Causa: El circuito que recibe la orden del termostato y activa el quemador no está funcionando.
Verifica que el termostato tiene pilas y que su cable llega correctamente a la placa antes de cambiarla.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05728600
- Referencia de catálogo
- 05728600
- SKU interno Uniclima
- PLCCBTK
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Codigo placa serigrafiado
- ST13B
- Codigo secundario serigrafiado
- TP9644E / EEV9SZ1FT
- Codigo rele
- 23939-A (lectura tentativa)
- Texto etiqueta IC principal
- CHANTIER HCTA 077C
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Combitek F23E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05728600
¿Qué modelos son compatibles con la Placa Electrónica Saunier Duval Combitek F23E Ref. 05728600?
¿Qué significa ’CHANTIER’ en la etiqueta de esta placa?
¿Cuándo debo cambiar la Placa Electrónica Saunier Duval Combitek F23E?
¿Qué referencia tiene esta placa?
¿Existen códigos de error asociados a esta placa?
