Placa De Control Saunier Duval Thema C 23 E Ref. 05745900

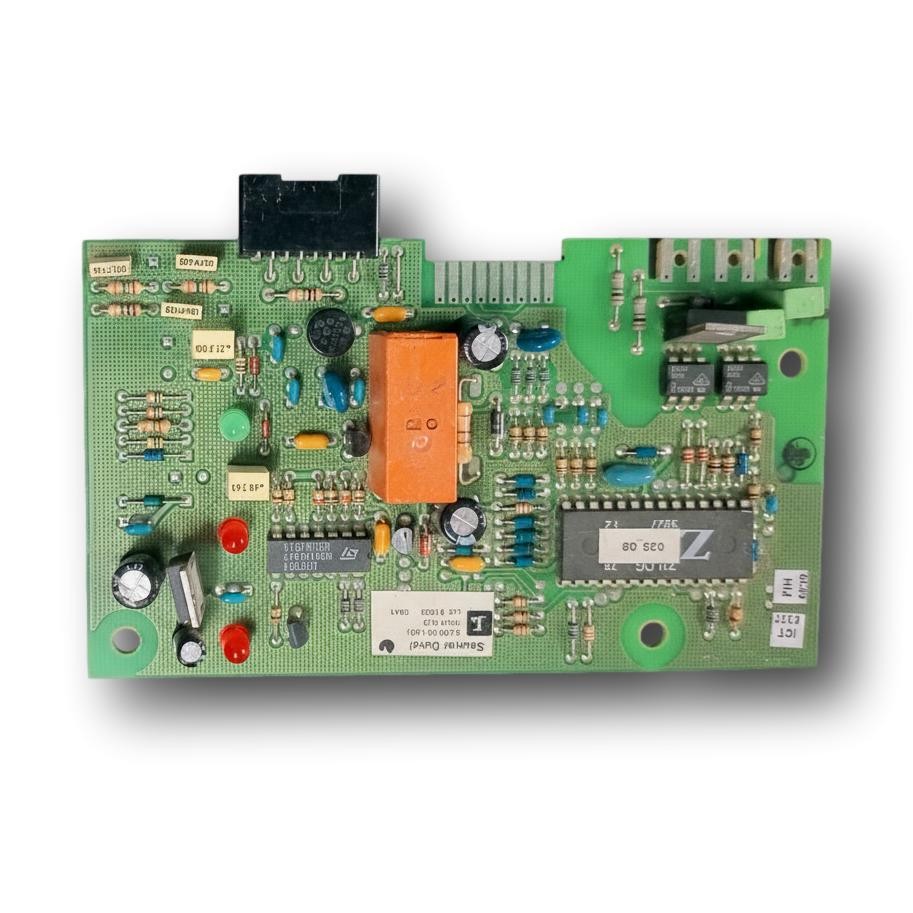

Placa de control para caldera Saunier Duval Thema C 23 E. Lleva montado un chip con logotipo Zilog (familia de microcontroladores Z8, habitual en placas de calderas de esta época) y otro chip con logotipo STMicroelectronics. Se sustituye cuando la placa original falla y la caldera deja de responder o de controlarse correctamente. El fabricante real del circuito no consta.
Recambios relacionados con Saunier Duval Thema
Calderas Saunier Duval compatibles con la referencia 05745900
Placa electrónica con referencia 05745900. Ocho compatibilidades confirmadas con dos fuentes independientes: F 23 E y C 23 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Combitek | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Combitek | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05745900 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 05745900.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 05745900
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no enciende y no reacciona a ninguna pulsación del panel
Causa: El microcontrolador que gestiona toda la lógica de la placa ha dejado de responder
Desconecta la caldera de la red unos minutos y vuelve a darle corriente antes de descartar la placa: a veces un cuelgue se resuelve así
La caldera se queda bloqueada a mitad de un ciclo y no reacciona a nada
Causa: Un fallo en el chip de control impide que la placa complete la secuencia de encendido o gestión
Anota el código o el patrón de parpadeo del display, si lo hay: ayuda a confirmar si el fallo es de la placa
La caldera deja de controlar bien la temperatura o los tiempos de funcionamiento
Causa: La electrónica que regula esos parámetros no está procesando correctamente las señales de los sensores
Comprueba antes que las sondas de temperatura no den lecturas erráticas: un sensor defectuoso puede parecer un fallo de placa
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval 05745900
- Referencia OEM
- 05745900
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Chip principal - fabricante
- Zilog (por logotipo)
etiqueta - Chip principal - código
- 023_08 (primer bloque de dígitos incierto; sufijo _08 confirmado)
etiqueta - Chip secundario - fabricante
- STMicroelectronics (por logotipo ST)
etiqueta
