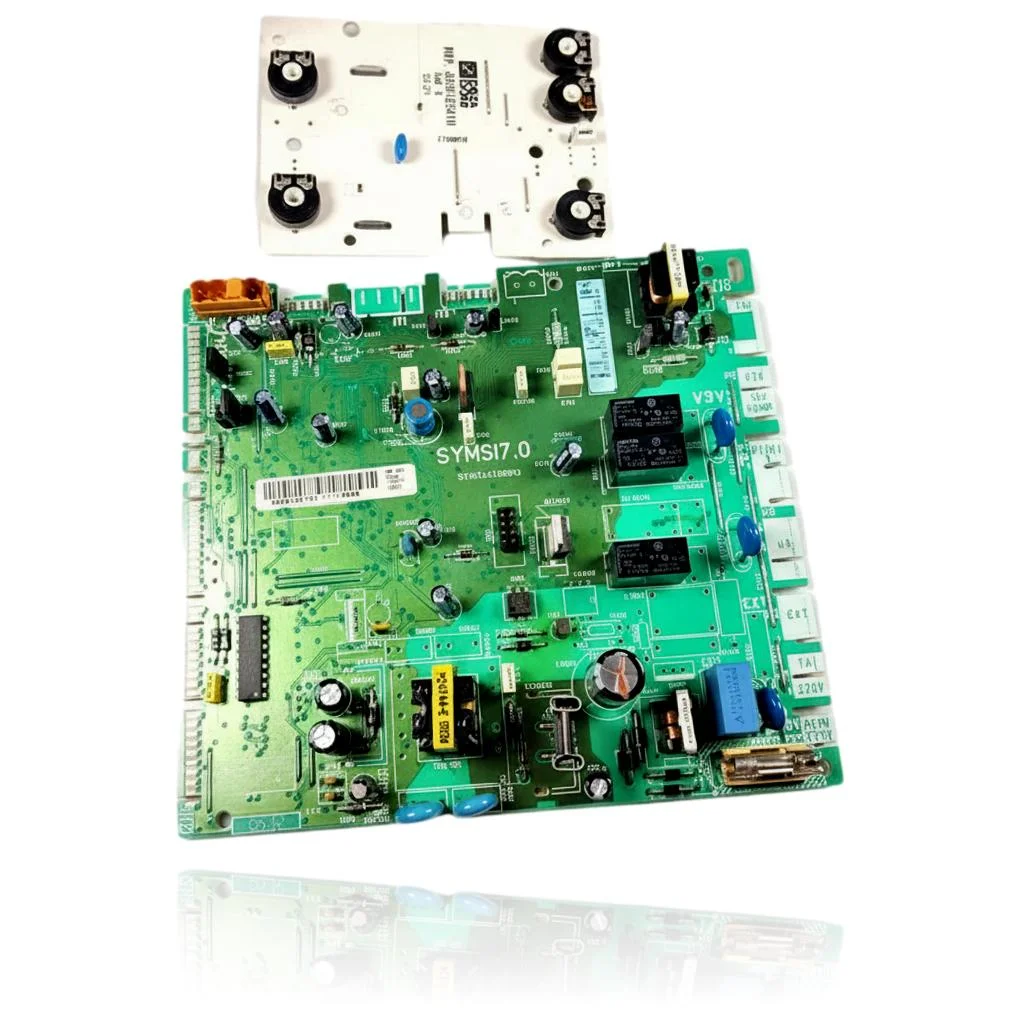

Placa Electrónica Saunier Duval Módulo Mando Thematek SF24E Ref. S10470

Calderas Saunier Duval compatibles con la referencia S10470

Placa electrónica con referencia S10470. 33 compatibilidades contrastadas: F 25 E y F 24 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. S10470 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S10470; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica S10470

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La pantalla del mando está apagada aunque la caldera tiene corriente

  Causa: El módulo de mando no enciende si su circuito interno falla, aunque el resto de la caldera funcione.

  Mira que el conector entre el módulo y la placa base esté bien encajado y sin óxido antes de cambiar el módulo.

• 02

  Los botones no responden o hay que pulsarlos varias veces para que hagan algo

  Causa: Los contactos internos del teclado del módulo pierden sensibilidad con el uso.

  Limpia el contorno de los botones y prueba con la caldera fría; a veces el problema es solo suciedad o humedad.

• 03

  No se puede subir ni bajar la temperatura desde el mando

  Causa: Si el módulo falla, la orden de temperatura no llega a la placa base aunque la caldera esté lista para calentar.

  Mira si el mismo ajuste funciona en el modo manual de la placa para descartar que el fallo esté en el módulo.

• 04

  El mando pierde la hora o la programación cada pocos días

  Causa: La configuración se guarda con una pequeña batería o condensador interno que se agota con el tiempo.

  Vuelve a programar la hora y observa si se pierde solo tras un corte de luz o siempre.

• 05

  En la pantalla aparecen símbolos que parpadean sin sentido o segmentos que no encienden

  Causa: El display del módulo puede fallar, mostrando información incompleta aunque la electrónica funcione bien.

  Anota qué segmentos o iconos fallan siempre; si el patrón es fijo apunta al display, si es intermitente revisa el cableado de conexión.

Códigos de error Saunier Duval que soluciona esta pieza

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval S10470

Referencia de catálogo

S10470

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

1 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

tensión

220V

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval S C 24 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
