Placa Electrónica Control Principal Saunier Duval Isotwin F 28 EA Ref. S10470
Cuando abres el grifo de agua caliente o pones en marcha la calefacción, la Placa Electrónica Control Principal Saunier Duval Isotwin F 28 EA Ref. S10470 se encarga de gestionar el encendido, la modulación del quemador y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un funcionamiento errático, pudiendo mostrar códigos de error como F11, F12, F13 o F18. Esta placa es compatible con modelos de la gama Isotwin, como el C 24 EA y el F 24 EA, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando experimentes estos síntomas de mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S10470
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S10470; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S10470
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no muestra ningún testigo ni código
Causa: Si la alimentación de la placa no funciona, ningún otro circuito recibe corriente para arrancar.
Verifica que llega corriente hasta la placa y que el fusible interno no esté fundido antes de sustituirla.
- 02
Se bloquea con un código de error distinto cada pocos encendidos
Causa: El microprocesador de la placa interpreta mal las señales de los sensores cuando sus componentes fallan.
Anota los códigos que van saliendo; si cambian sin patrón, apunta más a la placa que a un sensor concreto.
- 03
El mando no logra comunicarse con la caldera
Causa: La placa controla el enlace de datos con el mando y un fallo ahí corta la comunicación aunque el mando esté bien.
Comprueba el cableado del bus de comunicación antes de cambiar la placa.
- 04
La caldera arranca el ciclo de encendido pero lo aborta antes de dar llama
Causa: La placa corta el proceso al detectar una señal de seguridad fuera de rango, sea real o por un fallo propio.
Confirma la referencia exacta de tu placa antes de pedirla: esta unidad tiene la serigrafía dudosa entre dos códigos posibles.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S10470
- Referencia de catálogo
- S10470
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 €; gratis desde 120 € solo en la península
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

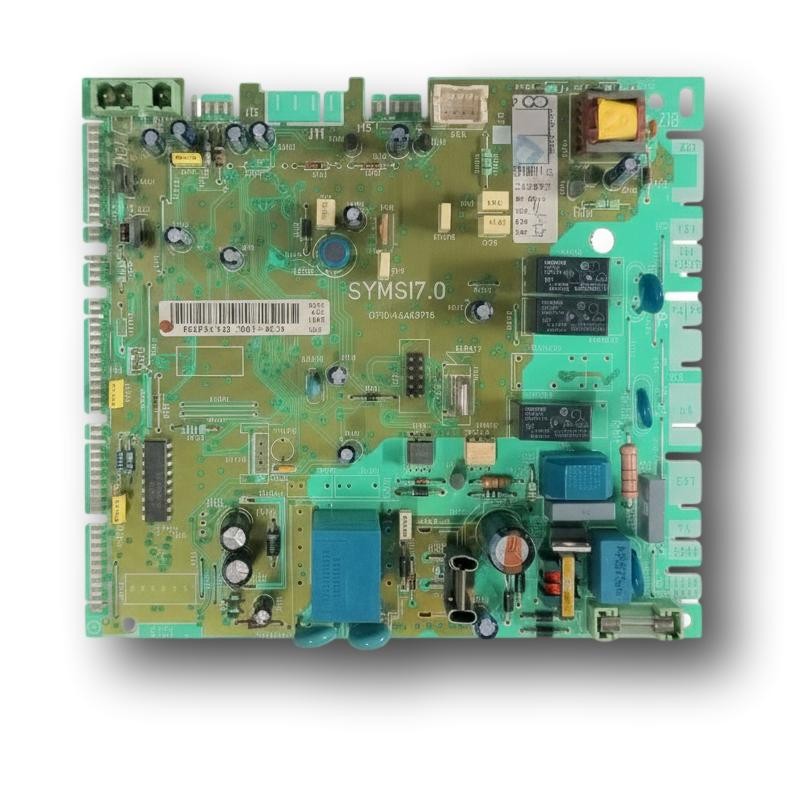

- Modelo serigrafiado en la fotografía
- SYMSI7.0
Dudas frecuentes sobre la placa electrónica S10470
¿Esta placa Ref. S10470 vale para una Saunier Duval Isotwin F 24 EA?
