Placa Electrónica Principal Saunier Duval Isofast C 35 E Ref. S10470

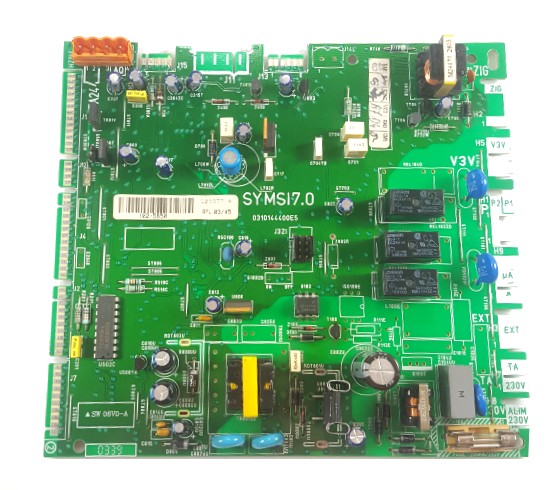

Placa electrónica principal para calderas Saunier Duval de las gamas Isofast, Isotwin, Themaclassic, Themafast y Thematek. Incorpora transformador MYRRA y cinco relés ZETTLER, con fusible de 125 mA T y certificaciones VDE, UL, CE y EN 60950. El fabricante real de la placa no consta en la etiqueta. Se sustituye cuando falla o queda dañada la electrónica de control de la caldera.
Recambios relacionados con Saunier Duval ThemaClassic
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. 33 compatibilidades confirmadas con dos fuentes independientes: F 25 E y F 24 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 30 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 28 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EO BT | Thematek | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E ad04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E de04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 35 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E STL | Thema | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar S10470.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica S10470
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera está completamente muerta: no enciende la pantalla, no responde a ningún botón y no arranca nada
Causa: La placa principal gestiona toda la alimentación y el arranque del resto de componentes; si falla su electrónica, la caldera no reacciona a nada
Comprueba antes que llega tensión a la caldera (enchufe, fusible general, diferencial) y que el fusible de la propia placa no esté fundido
Se enciende, funciona un rato y se para sola, o se bloquea sin que haya ningún fallo visible de gas, agua o tiro
Causa: Un fallo intermitente en la placa puede hacer que la centralita interprete lecturas erróneas de los sensores y corte la caldera por seguridad sin causa real
Anota si el corte coincide con algún patrón (siempre a los mismos minutos, con agua caliente, con calefacción) antes de descartar la placa, porque eso también apunta a un sensor concreto
En la pantalla aparece un código de error que no cuadra con ningún síntoma real: la llama enciende bien, hay presión de agua y el tiro funciona
Causa: Si falla el circuito de lectura o el microprocesador de la placa, puede generar códigos de error incoherentes con el estado real de la instalación
Revisa el código exacto en el manual de la caldera y descarta primero el componente que ese código señala (presostato, sonda, válvula) antes de sustituir la placa
La bomba, el ventilador o alguna válvula no arrancan cuando tocan, aunque el resto de la caldera parece responder
Causa: Cada uno de esos elementos se activa a través de un relé de la placa; si un relé concreto falla, solo deja de funcionar lo que ese relé gobierna
Con la caldera en marcha, comprueba si ese componente arranca al forzarlo manualmente (si tu modelo lo permite) para aislar si el problema es el relé o el propio componente
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval S10470
- Referencia OEM
- S10470
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de placa
- 105303 d
etiqueta - Fusible
- 125 mA T
etiqueta - Transformador
- MYRRA
etiqueta - Relés
- ZETTLER (5 uds.)
etiqueta - Certificaciones
- VDE, UL, CE, EN 60950
etiqueta
- El fabricante real de la placa no consta en la etiqueta; se identifica por el código impreso y la referencia de catálogo.
- Comprueba que el código impreso en tu placa (105303 d) coincide con el de tu equipo antes de pedirla.
