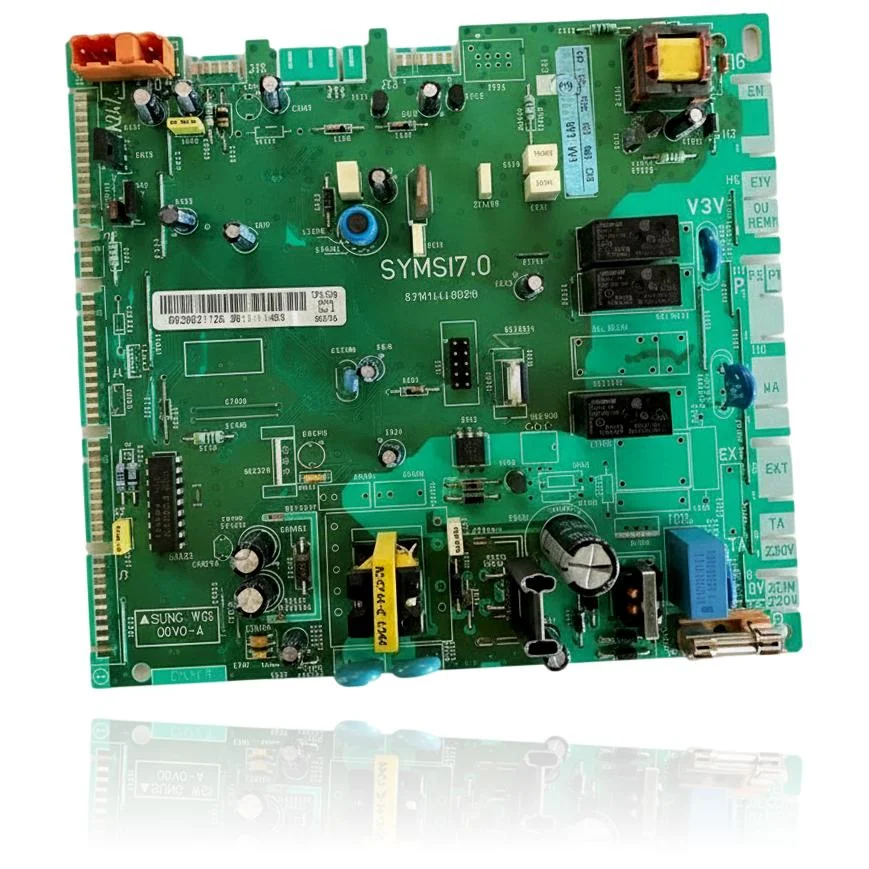

Placa Electrónica Multifunción Saunier Duval Thematek SF 24 Ref. S10470
Cuando abres el grifo o enciendes la calefacción, la Placa Electrónica Multifunción Saunier Duval Thematek SF 24 Ref. S10470 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática, mostrando códigos de error como F11, F12, F13 o F18. Esta placa es compatible con modelos de las gamas ThemaClassic, Themafast, Thematek, Isotwin e Isofast, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten estos síntomas o códigos de error.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S10470
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S10470; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S10470
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no se enciende al pulsar el interruptor.
Causa: Si la placa no recibe corriente, no hay energía para que funcione la caldera.
Mira si el enchufe y el interruptor general de la caldera funcionan con otro aparato antes de revisar la placa.
- 02
Se enciende y a los pocos segundos muestra un código de error diferente cada vez.
Causa: Un fallo en la placa provoca lecturas inexactas que varían en cada intento.
Anota los códigos de error de tres o cuatro intentos seguidos; si son diferentes, es más probable que el problema sea la placa en lugar de un sensor.
- 03
El mando a distancia o el panel no responden a los botones.
Causa: El panel necesita que la placa procese las pulsaciones del microprocesador.
Prueba a reiniciar el mando y revisa las pilas; si el panel sigue sin responder, el problema está en la placa.
- 04
La caldera arranca correctamente pero se apaga sin aviso, sin mostrar un código de error.
Causa: Un fallo en la placa puede interrumpir el suministro a los componentes sin generar un código de error.
Mira si el apagado ocurre siempre en el mismo momento del ciclo de encendido; si es así, apunta a la placa antes que a un componente externo.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S10470
- Referencia de catálogo
- S10470
- SKU interno Uniclima
- PLCTSF24
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 250V
Dudas frecuentes sobre la placa electrónica S10470
¿Esta placa (Ref. S10470) vale para la Saunier Duval Isotwin F24E?
