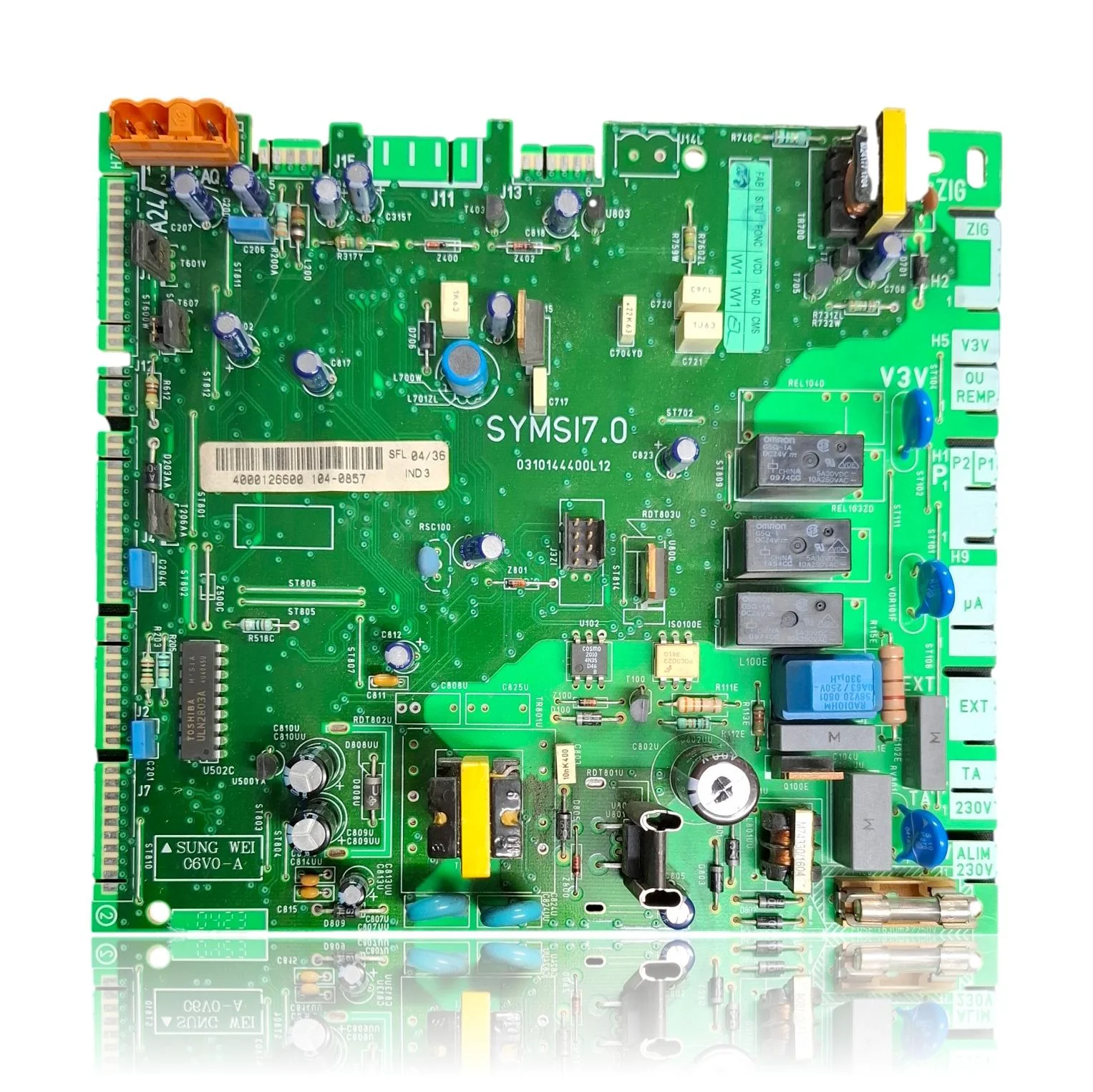

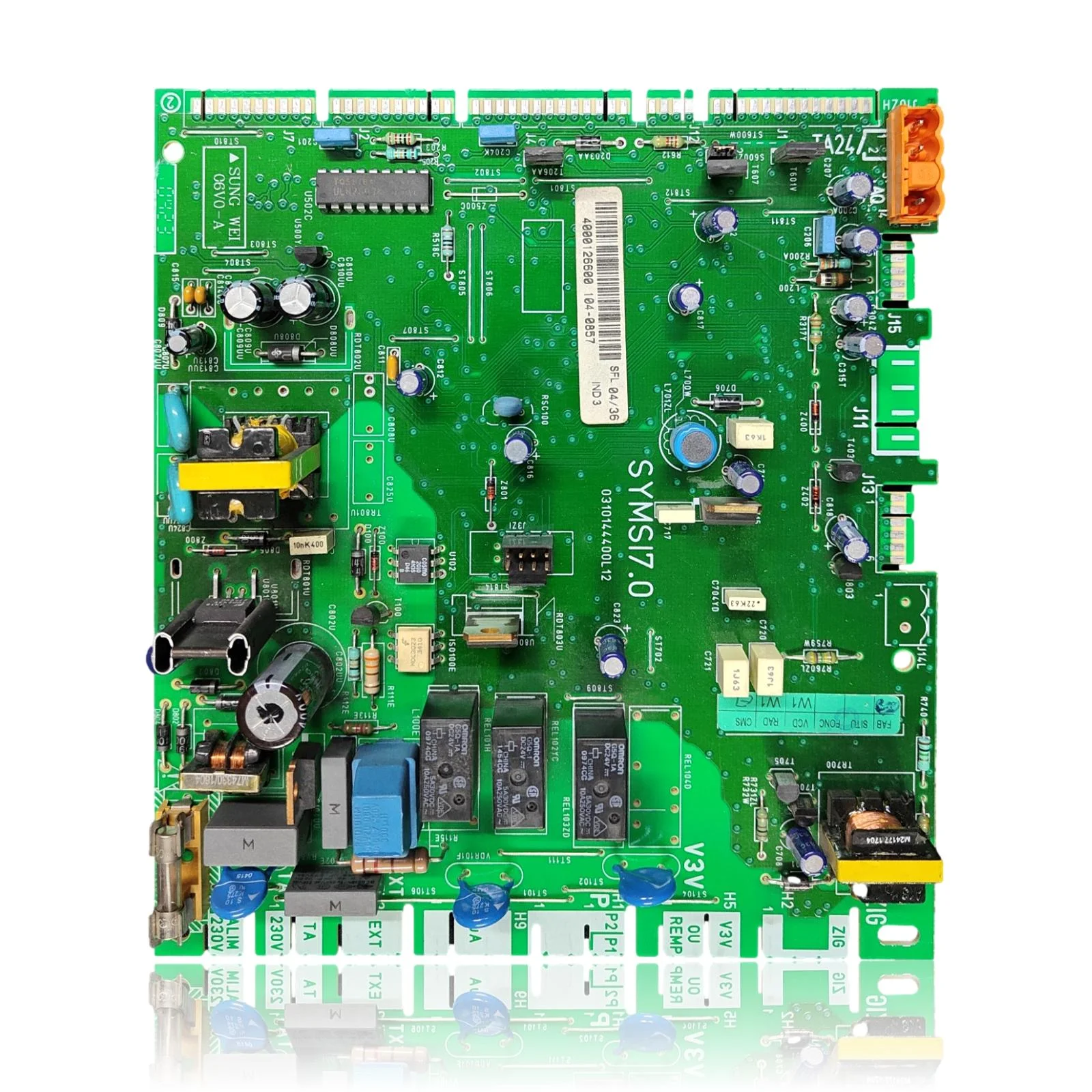

Placa Electrónica SYMSI7.0 Saunier Duval Isofast/Isotwin/Thema Ref. S10470
Placa Electrónica SYMSI7.0 Saunier Duval Isofast/Isotwin/Thema Ref. S10470, es el componente que controla el encendido, la modulación del quemador y las funciones de la bomba en la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o mostrar un comportamiento errático, lo que puede manifestarse a través de errores como F13, F11, F12 o F18. Esta placa es compatible con modelos de las gamas ThemaClassic, Themafast, Thematek, Isotwin, Isofast y Thema, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten esos síntomas o errores de funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S10470
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S10470; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S10470
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni muestra señales de vida: ni display, ni ruido de arranque, nada.
Causa: La placa SYMSI7.0 gestiona el encendido y la seguridad del equipo; si no arranca la secuencia, la caldera no funciona.
Mira que llega corriente a la placa y que el fusible interno no está fundido antes de considerarla averiada.
- 02
La caldera se bloquea de vez en cuando, sin un error fijo que se repita siempre igual.
Causa: Los relés de la placa pueden fallar de forma intermitente y causar bloqueos que no siempre muestran el mismo código.
Anota si el bloqueo ocurre siempre en el mismo momento del ciclo (encendido, modulación, parada) antes de cambiar la placa.
- 03
Ya han dicho que 'es electrónica' pero no hay un fallo claro ni localizado en otra pieza.
Causa: Si se han descartado sensores, presostato y válvula por separado y el comportamiento sigue siendo errático, la placa de control es la pieza que gestiona todo lo demás.
Antes de cambiarla, verifica que se han probado el presostato, la sonda NTC y la válvula de gas por separado, cada uno con su propio test.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S10470
- Referencia de catálogo
- S10470
- SKU interno Uniclima
- ISOF30-EA
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

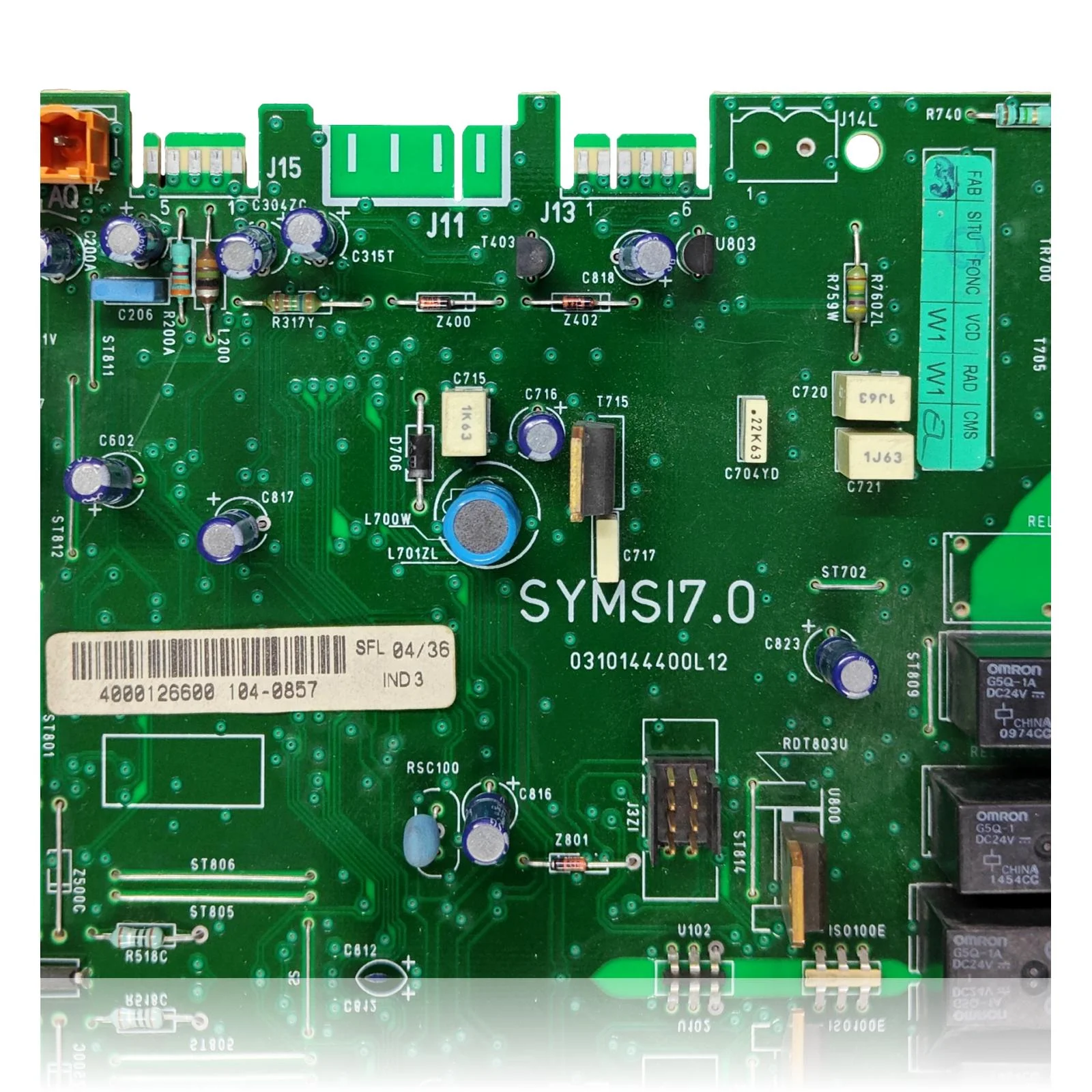

- Modelo de placa (serigrafiado)
- SYMSI7.0
- Código de placa (serigrafiado)
- 0310144400L12
- Tensión de alimentación
- 230V
- Relés de salida
- OMRON G5Q-1A DC24V, contacto 5A/250VAC - 10A/250VAC (marcaje del propio relé, no de la placa)
- Marcaje de lote/serie en etiqueta blanca
- 4000126600 104-0857, SFL 04/36, IND 3 (marcaje de lote/serie de esta unidad, no referencia de catálogo)
Dudas frecuentes sobre la placa electrónica S10470
¿Vale esta placa SYMSI7.0 para una Saunier Duval Isotwin F24E?
¿Qué función cumple esta placa en una Saunier Duval Themafast F25E H-MOD?
¿Sirve esta placa para una Saunier Duval Isofast F35E H-MOD?
