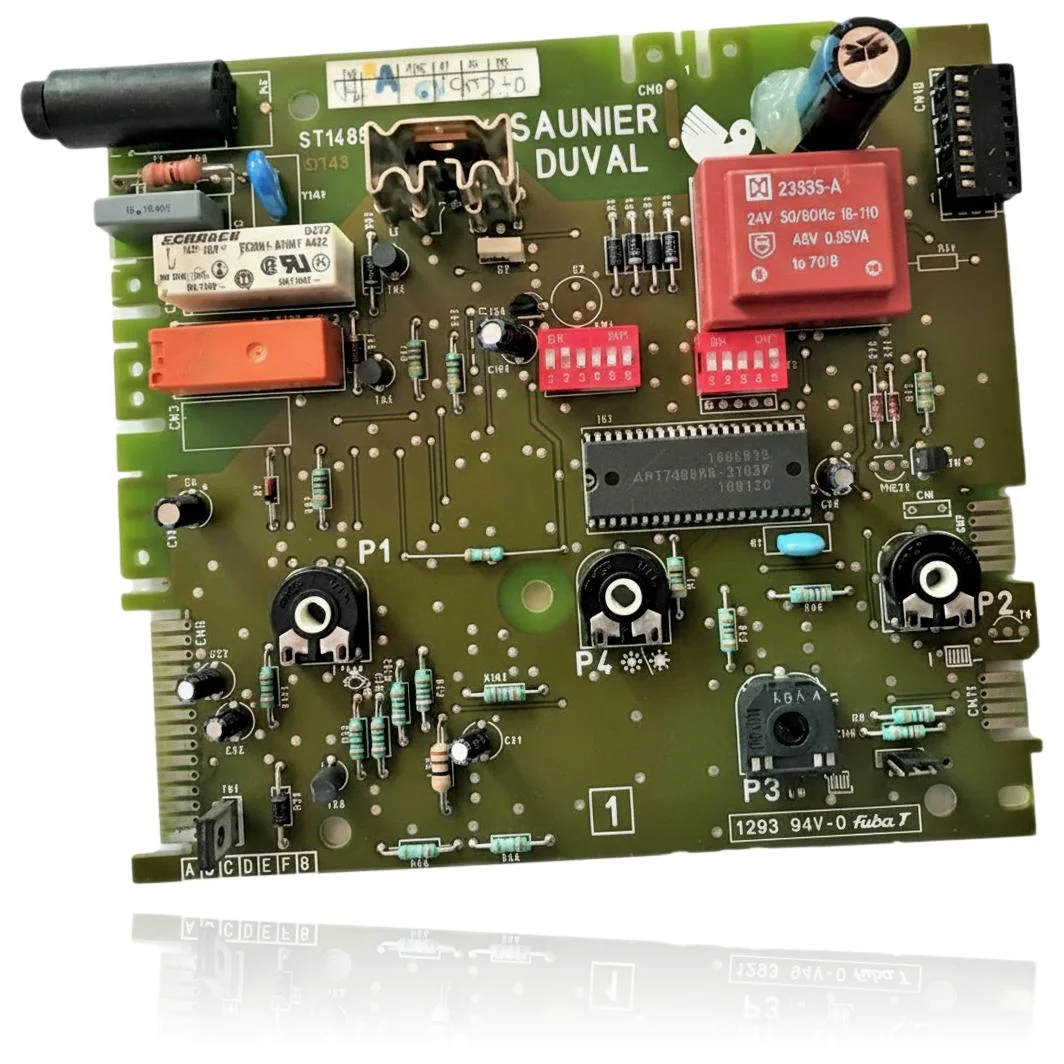

Elektronikplatine Saunier Duval Themaplus C 23 E

Mit der Referenz 05741000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05741000. Acht nachgewiesene Kompatibilitäten: C 23 E und F 23 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05741000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05741000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05741000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel schaltet sich intermittierend ohne ein klares Muster von selbst aus.

  Ursache: Ein Kontakt- oder Lötfehler auf der Platine kann die Stromversorgung sporadisch unterbrechen.

  Mit dem laufenden Heizkessel bewegen Sie vorsichtig die Stecker der Platine, um zu sehen, ob der Ausfall erneut auftritt, wenn Sie ein Kabel berühren.

• 02

  Der Kessel zündet nicht und es gibt keine aktive LED oder Anzeige am Panel.

  Ursache: Wenn der Transformator der Platine die erforderlichen 24 V nicht liefert, kann kein Element des Panels aktiviert werden.

  Messen Sie mit einem Multimeter, ob Spannung am Ausgang des Transformators der Platine anliegt, bevor Sie ihn als defekt betrachten.

• 03

  Der Raumthermostat fordert Wärme an, und der Heizkessel reagiert nicht.

  Ursache: Die Platine empfängt das Signal des Thermostats und gibt den Startbefehl; wenn der Eingangskreis fehlschlägt, wird nichts aktiviert.

  Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05741000

Katalogreferenz

05741000

SKU intern Uniclima

PLCTMPC23

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Saunier Duval

Platinencode

ST1488

Code/Zulassung des PCB-Laminats

1293 94V-0 fuba T

Hauptchip

ART7488RR-3703V

Transformator - Primärseite

24 V 50/60 Hz

Transformator - Sekundärseite

A8V 0,05VA

Relais (Code)

23535-A, 24V 50/60Hz

Weißes Relais - Hersteller

Schrack, Kennzeichnung D272 ECD41-A?MF A422 (Hersteller des Relais, nicht der Platine)

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval C AS 23 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
