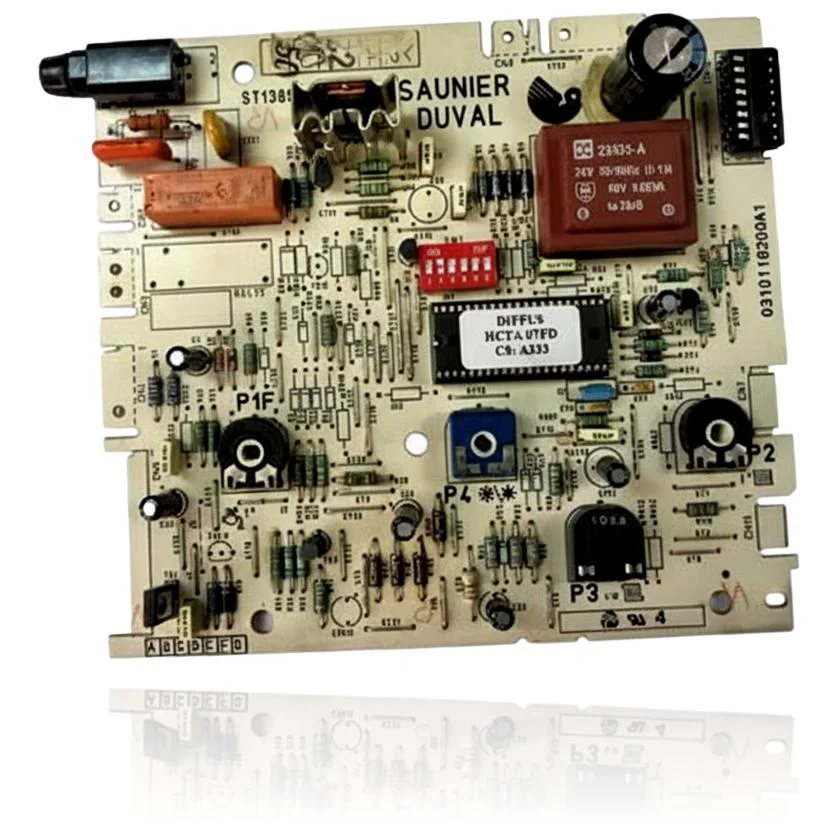

Elektronisches Modul Saunier Duval Combitek C 23 Ref. 0310118200A1

Saunier Duval kompatibel mit der Referenz 057445

Elektronische Platine mit der Referenz 057445. Zwei bestätigte Kompatibilitäten: Combitek C23 und Combitek C23E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 057445 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 057445 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 057445 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel funktioniert für die Heizung, gibt aber kein warmes Wasser, oder umgekehrt.

  Ursache: Die Platine verteilt die Befehle zwischen den Kreisläufen; wenn einer ausfällt, funktioniert dieser Dienst nicht mehr, obwohl die anderen weiterhin betriebsbereit sind.

  Bestätige, welche Funktion genau ausfällt, bevor du die Platine wechselst: wenn nur eine ausfällt, schließe zuerst das Dreiwegeventil oder den Sensor dieses Kreislaufs aus.

• 02

  Der Kessel schaltet sich während des Betriebs ab und lässt sich erst wieder starten, wenn er vom Stromnetz getrennt wird.

  Ursache: Ein interner Fehler auf der Platine kann sie blockieren, und das Problem lässt sich nur beheben, indem die Stromversorgung vollständig unterbrochen wird.

  Führe einen vollständigen Reset durch, indem du die Hauptstromversorgung für ein paar Minuten unterbrichst, und beobachte, ob der Fehler verzögert auftritt oder sofort wieder auftritt.

• 03

  Das Display zeigt seltsame oder unvollständige Symbole an, keinen erkennbaren Fehlercode.

  Ursache: Wenn die Steuerungselektronik ausfällt, kann dies die Anzeige der Informationen auf dem Display beeinträchtigen.

  Notiere genau, was auf dem Bildschirm zu sehen ist, und vergleiche es mit dem Handbuch: Ein erkennbares Symbol ist ein echter Code, ein unleserliches deutet eher auf das Typenschild hin.

• 04

  Der Heizkessel hat seit einiger Zeit intermittierende Fehler, die kommen und gehen.

  Ursache: Die Lötstellen oder alternde Komponenten einer alten Platine können intermittierend ausfallen, bevor sie vollständig brechen.

  Klopfe sanft an die Seite des Geräts, während es in Betrieb ist: Wenn der Fehler mit der Vibration erscheint oder verschwindet, ist das ein Hinweis auf einen schlechten Kontakt auf der Platine.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 057445

Katalogreferenz

057445

SKU intern Uniclima

MODPLC23

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Auf der Platine aufgedruckter Code

0310118200A1

Relais

23S35-A, 24V 50/60Hz

Hauptchip-Markierung

DIFFLS / HCTA U7FD / C9: A333
