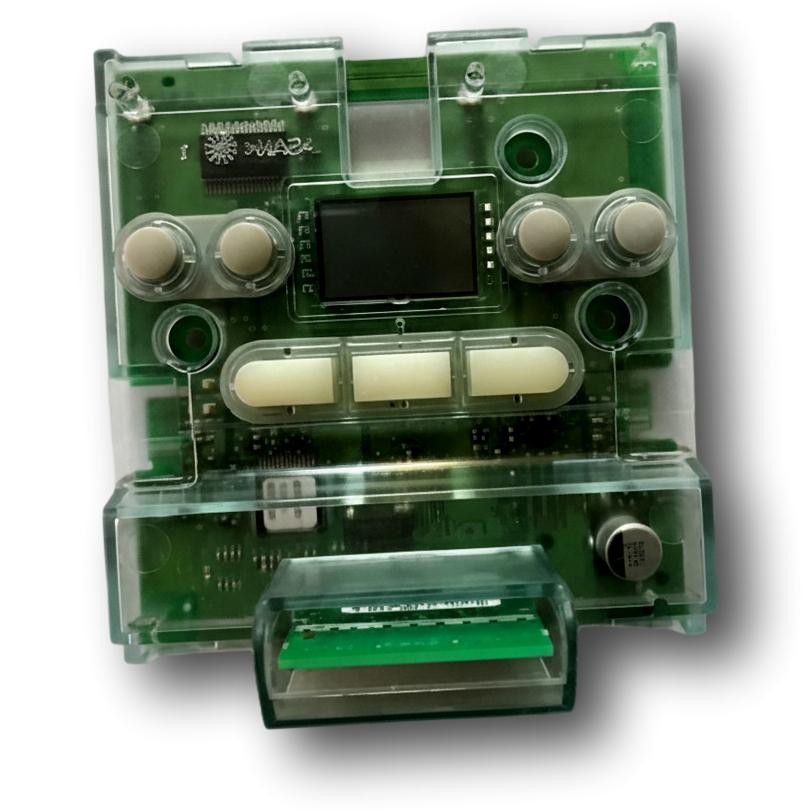

Bildschirmmodul Saunier Duval Isofast Condens F 35 E Ref. S1072300
Die Steuerplatine des Saunier Duval Isofast Condens F 35 E Moduls Ref. S1072300 steuert die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen, mit Fehlercodes wie F12, F18 oder F13. Dieses Modul ist kompatibel mit Modellen der Serien Isofast Condens, Isofast und Isomax, wie dem F 30 E und dem F 35 E, unter anderem. Es wird empfohlen, es auszutauschen, wenn Probleme im Betrieb oder Fehler im Display festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz S1072300 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz S1072300. Sieben nachgewiesene Kompatibilitäten: F 30 E und F 35 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Kontrastiert |
| Saunier Duval F 35 E | Isofast Condens | Kontrastiert |
| Saunier Duval F 30 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 35 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 35 EA | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isomax | Kontrastiert |
| Saunier Duval Condens F 35 E | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S1072300 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1072300 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine S1072300 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel reagiert überhaupt nicht: Es gibt keine Lichter und keine Reaktionen beim Drücken der Tasten.
Ursache: Die Steuerplatine sendet keinen Strom an das System.
Überprüfe die Sicherung der Platine und stelle sicher, dass Strom ankommt, bevor du in Betracht ziehst, dass sie defekt ist.
- 02
Das Display zeigt einen Fehler an, der im Handbuch nicht aufgeführt ist, oder es bleibt stehen.
Ursache: Dies tritt häufig auf, wenn die Platine einen Fehler im Prozessor hat, nicht nur bei einem Sensor.
Trenne die Stromversorgung der Heizung für einige Minuten und schalte sie wieder ein, bevor du die Platine ausschließt.
- 03
Der Regler oder das Thermostat hat keinen intermittierenden Einfluss auf den Heizkessel.
Ursache: Die Kommunikation zwischen dem Panel und der Platine geht ohne ersichtlichen Grund verloren und wird wiederhergestellt.
Überprüfen Sie die Anschlüsse der Busverkabelung, bevor Sie die Platine wechseln; ein schlechter Kontakt kann dasselbe Problem verursachen.
- 04
Der Heizkessel zündet, funktioniert eine Weile und schaltet sich dann von selbst aus, wobei dies mehrmals wiederholt wird.
Ursache: Die Sicherheitselektronik unterbricht die Versorgung aufgrund einer als anormal erachteten Messung.
Notiere den genauen Fehlercode jedes Mal, wenn sie sich ausschaltet, bevor du die Platine wechselst: das hilft zu bestimmen, ob der Fehler von der Platine oder von einem anderen Bauteil stammt.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F12 | Kein Signal von der Benutzerschnittstelle | Ja — weist auf dieses Display-/Schnittstellenmodul oder dessen Verbindungskabel zur Hauptleiterplatte hin. |
| F18 | Störung der Benutzerschnittstelle | Ja — betrifft dieses Display-/Bedienmodul. |
| F13 | Störung der Hauptleiterplatte | Nein — dieser Code betrifft die HAUPTLEITERPLATTE (ein anderes Teil), nicht dieses Display. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Saunier Duval S1072300
- Katalogreferenz
- S1072300
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval F 35 E H-MOD (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Dudas frecuentes sobre la Leiterplatte S1072300
Gilt diese Platine für einen Saunier Duval Isofast Condens F 35 E?
Welche Modelle sind mit dem Saunier Duval Isofast Condens F 35 E Ref. S1072300 Bildschirmmodul kompatibel?
Wie kann ich herausfinden, ob diese Platine für meinen Heizkessel geeignet ist?
Ist diese Platte mit der Isofast-Serie kompatibel?
Welche Fehlercodes sind für diese Platine dokumentiert?
Was ist die Referenz dieses Bildschirmmoduls?
