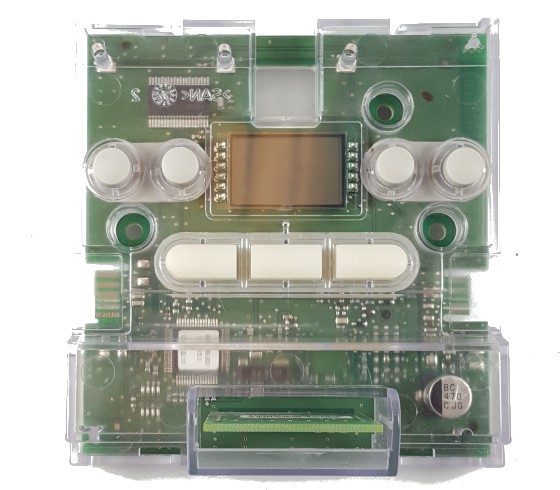

Bildschirmmodul Saunier Duval Isofast Condens F 30 E Ref. S1072300

Mit der Referenz S1072300 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S1072300. Sieben nachgewiesene Kompatibilitäten: F 30 E und F 35 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1072300 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1072300 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S1072300 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Bildschirm des Bedienfelds ist ausgeschaltet, aber der Heizkessel funktioniert weiterhin.

  Ursache: Das Displaymodul kann ausfallen, aber der Heizkessel steuert weiterhin die Verbrennung über die Hauptplatine.

  Überprüfen Sie, ob Strom zum Modul fließt, indem Sie sicherstellen, dass der Stecker mit dem Rest des Heizkessels richtig eingesteckt ist, bevor Sie ihn austauschen.

• 02

  Das Panel leuchtet einen Moment lang und schaltet sich dann aus oder blinkt.

  Ursache: Dies deutet normalerweise auf einen schlechten Kontakt im Stecker zwischen dem Displaymodul und der Hauptplatine hin.

  Schalte den Strom ab, trenne den Stecker des Moduls und stecke ihn wieder ein, und überprüfe, ob das Kabel nicht eingeklemmt oder geknickt ist.

• 03

  Die Tasten des Panels reagieren nicht, obwohl der Bildschirm gut aussieht.

  Ursache: Die Tastatur und der Bildschirm sind Teil desselben Moduls; wenn der Bereich der Tastenfehler auftritt, wird der Tastendruck nicht erfasst.

  Reinigen Sie die Oberfläche der Tasten und überprüfen Sie, ob keine Feuchtigkeit oder Kondensation an der Vorderseite des Panels vorhanden ist, bevor Sie es als defekt betrachten.

• 04

  Es kann kein Fehlercode gelesen oder die Temperatur über die Steuerung eingestellt werden.

  Ursache: Wenn der Bildschirm nicht funktioniert, kann der Heizkessel nicht mit dem Benutzer kommunizieren, auch wenn der Rest der Elektronik in Ordnung ist.

  Wenn Sie ein externes Thermostat oder eine verbundene App haben, überprüfen Sie, ob von dort der Status oder der Fehler angezeigt wird; dies hilft, den Fehler in diesem Modul zu identifizieren.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Ficha de la Leiterplatte Saunier Duval S1072300

Katalogreferenz

S1072300

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 35 E H-MOD (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
