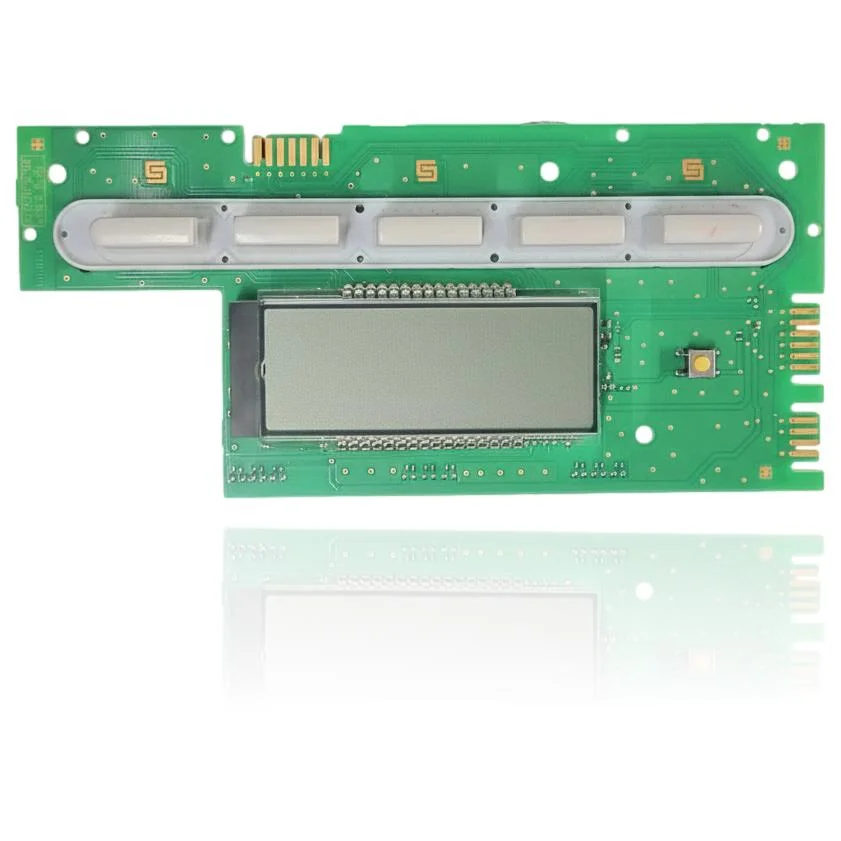

Elektronisches Display Saunier Duval Themafast Condens / Themaplus Condens Ref. 0020172430
Die Steuerplatine verwaltet das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen. Die Benutzer können Probleme wie den Fehlercode F.70 bemerken, der auf einen ungültigen Produktcode hinweist, oder F.707, der auf die Unfähigkeit hinweist, eine Kommunikation zwischen dem Display und der Leiterplatte herzustellen. Dieses Bauteil ist kompatibel mit den Heizkesseln Saunier Duval Themafast Condens und Themaplus Condens, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, sie bei festgestellten Funktionsstörungen auszutauschen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020018473
- Garantie
- 1 Jahr
Mit der Referenz 0020018473 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz 0020018473. Vier bestätigte Kompatibilitäten: F30 und F30 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F30 | Themafast Condens | Kontrastiert |
| Saunier Duval F30 E | Themafast Condens | Kontrastiert |
| Saunier Duval F30 | Thema Plus Condens / Themacondens | Kontrastiert |
| Saunier Duval F30 E | Thema Plus Condens / Themacondens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020018473 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020018473 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020018473 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm schaltet sich nach einer gewissen Betriebszeit von selbst aus, insbesondere wenn der Heizkessel längere Zeit eingeschaltet ist.
Ursache: Dies liegt oft an einem schlechten internen Kontakt des Displays, der sich bei Wärme verschlechtert, wenn das Gehäuse oder der Stecker sich ausdehnen.
Überprüfe, ob der Fehler immer nach ein paar Minuten Nutzung auftritt und ob das Display wieder funktioniert, wenn der Heizkessel abgekühlt ist; falls ja, überprüfe zuerst den Stecker.
- 02
Der Bildschirm ist komplett weiß, ohne Ziffern oder Symbole, obwohl der Kessel weiterhin Geräusche macht.
Ursache: Das Bildschirmmodul kann eigenständig ausfallen, auch wenn die Hauptplatine ordnungsgemäß funktioniert.
Überprüfen Sie, ob der Heizkessel weiterhin Heizung oder Warmwasser liefert; wenn er auf die letzte Programmierung reagiert, liegt das Problem am Display, nicht am Kessel.
- 03
Beim Drücken der Tasten reagiert der Bildschirm langsam oder nur manchmal.
Ursache: Ein beschädigter Kontakt zwischen der Tastatur und der Schaltung des Bildschirms verursacht intermittierende Reaktionen.
Versuche, denselben Knopf mehrmals hintereinander zu drücken; wenn er manchmal funktioniert und manchmal nicht, ist das ein typisches Symptom dieses Teils und nicht der Hauptplatine.
- 04
Es fehlen Zahlen, Symbole oder Segmente auf dem Bildschirm, oder es gibt Flecken, wo zuvor Text war.
Ursache: Die Matrix des Bildschirms verschlechtert sich stellenweise, was bei der Display-Glasoberfläche üblich ist.
Notiere, welche konkreten Symbole fehlen; wenn der Fehler sich im Laufe der Zeit verschlechtert, ist es fast immer das Display und es ist ratsam, es auszutauschen.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.70 | Produktcode ungültig (DSN) / Codierungsfehler des Geräts. | Tritt auf, wenn Display (Benutzerschnittstelle) und Hauptleiterplatte gleichzeitig ausgetauscht werden und die Gerätereferenz nicht neu programmiert wird. Zur Prüfung ins Servicemenü gehen (z. B. d.93) und den Produktcode gemäß Typenschild einstellen. |
| F.18 | Fehler der Benutzeroberfläche (Display). | Die Elektronik des Displays ist defekt und kommuniziert nicht bzw. reagiert nicht korrekt. Stromversorgung und Bus zur Schnittstelle prüfen und, wenn möglich, mit einem bekannten funktionsfähigen Ersatzdisplay testen. |
| F.363 | EEPROM des Displays: Fehler beim Lese-/Schreibtest. | Der interne Speicher des Displays erkennt eine Beschädigung oder einen Fehler in seinem Lese-/Schreibtest. Prüfen, ob der Fehler nach einem Update/Start auftritt, und das Display austauschen, wenn er weiter besteht. |
| F.707 | Es ist keine Kommunikation zwischen dem Display und der Leiterplatte möglich. | eBUS-Kommunikationsfehler zwischen Display und Hauptleiterplatte aufgrund eines defekten Displays/Kabels/Steckverbinders. Durchgang des Kabelstrangs zwischen Display und Leiterplatte, Polarität und Zustand der Steckverbinder prüfen; mit einem anderen Kabel oder Display testen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0020018473
- Katalogreferenz
- 0020018473
- SKU intern Uniclima
- DECTCF2812
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Auf der Platine aufgedruckter Code
- 0020172430
- Zusätzlicher Code auf dem Etikett
- 901605
- Zusätzlicher Code auf dem Etikett
- 453216
- Zusätzlicher Code auf dem Etikett
- 007815T8
- Zusätzlicher Code auf dem Etikett
- 246.05.03
- Zusätzlicher Code auf dem Etikett
- 7158223
- Datums-Code auf dem Etikett
- 16-05
- Zusätzlicher Code auf dem Etikett
- T018
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Thema Plus Condens / Themacondens F30 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 0020018473
Warum stimmt der auf diesem Bildschirm angezeigte Code nicht mit der Referenz 0020018473 überein, die zuvor auf der Website erschien?
Passt dieses Display zu meinem Saunier Duval Thema Plus Condens F30 E?
Gibt es eine kommerzielle Referenz, die diesem Bildschirm mit dem Code 0020172430 entspricht?
Ist dieses Display für die Produktreihe Themafast Condens geeignet?
Wie viele Modelle sind mit diesem elektronischen Display kompatibel?
Welche Fehlercodes sind für dieses Display dokumentiert?
