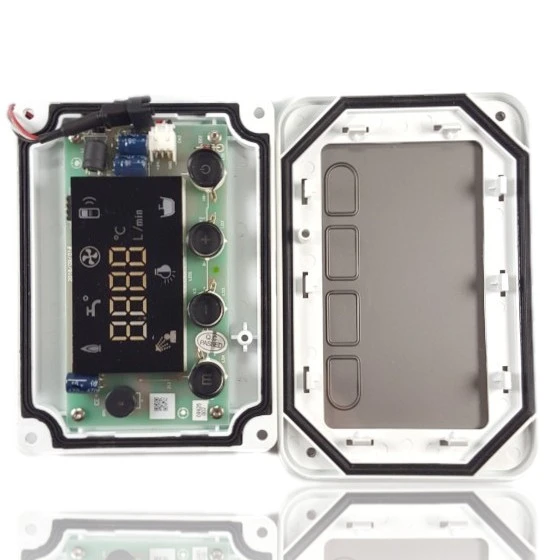

Datenblatt: LCD-Bildschirmmodul Saunier Duval Opalia Ref. S1208600

Datenblatt: Saunier Duval kompatibel mit der Referenz S1208600

Elektronische Platine mit der Referenz S1208600. Vier nachgewiesene Kompatibilitäten: Opalia F 11 E und Opalia F 14 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz S1208600 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1208600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S1208600 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der LCD-Bildschirm geht nicht an, er ist komplett weiß.

  Ursache: Das Anzeige-Modul erhält keinen Strom oder das LCD-Glas ist beschädigt.

  Überprüfen Sie, ob der Kessel Strom hat und ob keine Sicherung ausgelöst wurde, bevor Sie das Display wechseln.

• 02

  Der Durchfluss in L/min und die Temperatur in °C sind nicht sichtbar, obwohl der Rest des Displays funktioniert.

  Ursache: Die Durchfluss- und Temperaturanzeigen hängen von diesem Modul ab; wenn dessen Schaltkreis ausfällt, werden sie nicht angezeigt, auch wenn der Kessel in Betrieb ist.

  Überprüfen Sie, ob das Wasser heiß aus dem Wasserhahn kommt: Wenn der Heizkessel funktioniert, aber das Display keine Informationen anzeigt, liegt der Fehler am Display.

• 03

  Das Flammen-, Ventilator- oder Glühbirnensymbol leuchtet nicht, wenn es sollte.

  Ursache: Jedes Symbol erhält ein Signal von der Steuerungseinheit und wird auf dem Bildschirm angezeigt; ein beschädigtes Segment des LCD kann dazu führen, dass dieses Symbol nicht leuchtet.

  Überprüfen Sie, ob der Ventilator zu hören ist oder die Flamme durch das Sichtfenster zu sehen ist, auch wenn das Symbol nicht leuchtet: Wenn es funktioniert, aber nicht angezeigt wird, liegt das Problem am Display.

• 04

  Der Bildschirm zeigt blinkende, verschwommene oder halbierte Symbole an.

  Ursache: Dies tritt häufig aufgrund eines lockeren Steckers zwischen dem LCD-Modul und der Steuerplatine auf.

  Überprüfen Sie die Verkabelung und den Anschluss des Displays, bevor Sie das gesamte Modul austauschen.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1208600

Katalogreferenz

S1208600

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Opalia F 14 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
